ساندویچ پانل یک رو ورق دیواری با عایق پلی یورتان PUR یا PIR

ساندویچ پانل پلی یورتان وزن بسیار پایینی دارد و وزن کمی دارد. ضد آب است و مایعات را به خود جذب نمی کند. دوام و عمر بالایی دارد و به دلیل مصرف پایین انرژی در فرایند تولید هزینه تمام شده بسیار پایین است.

این موارد بخشی از مزایای ساندویچ پنل پلی یورتان است. مزایای دیگر ساندویچ پانل با هسته پلی یورتان عدم خوردگی توسط حشرات، مقاومت در برابر آب و آتش و تنوع زیاد است.

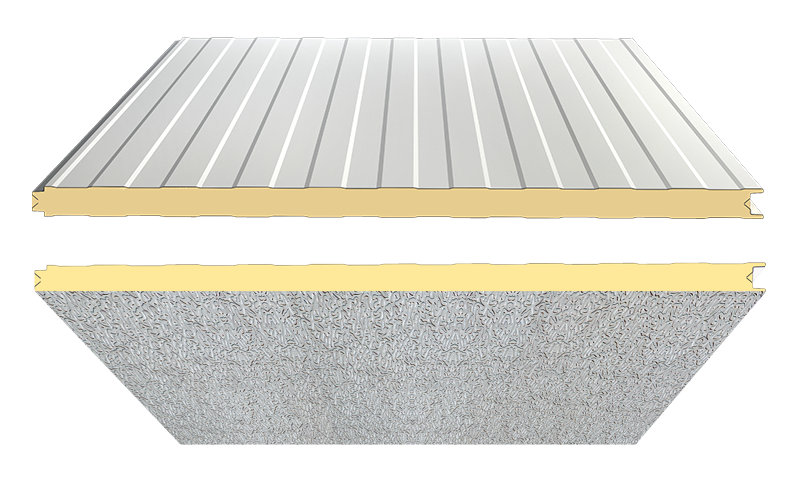

ساندویچ پانل یک رو ورق دیواری

اندازه ها

برتری‌های ساندویچ پانل ‎‌های عریض 1.2 متری نسبت به پانل‌های کم عرض سنتی، تولید کنندگان اروپایی بسیاری را بر آن داشت تا برای دانش فنی و چگونگی ماشین آلات خط تولید آن تحقیق نمایند. آریا بارون نیز برای اولین بار در ایران و تقریبا همزمان با برخی تولید کنندگان معتبر جهانی موفق به تولید این ساندویچ پانل‌ های عریض گردید.

برتری‌های ساندویچ پانل‌ دیواری عریض 1.2 متری در مقایسه با نوع کم عرض سنتی:

1- سرعت نصب بیشتر

2- هزینه حمل و نقل کمتر

3- هوابندی بهتر به دلیل تعداد کمتر درز اتصال و مصرف پیچ کمتر

(x) (mm) 20,30,40,50,60,70,80,90,100,120,150
عرض مفید (mm) 1180
عرض غیر مفید (mm)1200
حداکثر طولدر طول های دلخواه تا 14 متر (بلندتر از 14 متر به شرایط حمل و نقل بستگی دارد)
جنس لایه عایق
فشردگی(دانسیته) 41±2kg/m³ (دانسیته 30kg/m³ تا 50kg/m³ بنا به سفارش مشتری)
ضریب انتقال حرارت 0/0159~0/0260 W/(m.K)
نوع فوم PUR (B1,B2,B3) + PIR

جنس لایه عایق

ورق‌های رویه در دستگاه رولفرمینگ به شکل‌های گوناگونی نورد کاری می‌شوند و متناسب با توقع تحمل فشارهای وارده و شکل ظاهری نوع نورد انتخاب می‌گردد.

آریا بارون می‌تواند به کمک ماشین آلات بسیار مدرن و C.N.C خطوط تولید طیف گسترده‌ای از انواع شکل‌های نورد کاری را برای ورق رویه و زیره ساندویچ پانل‌ها تولید نماید.

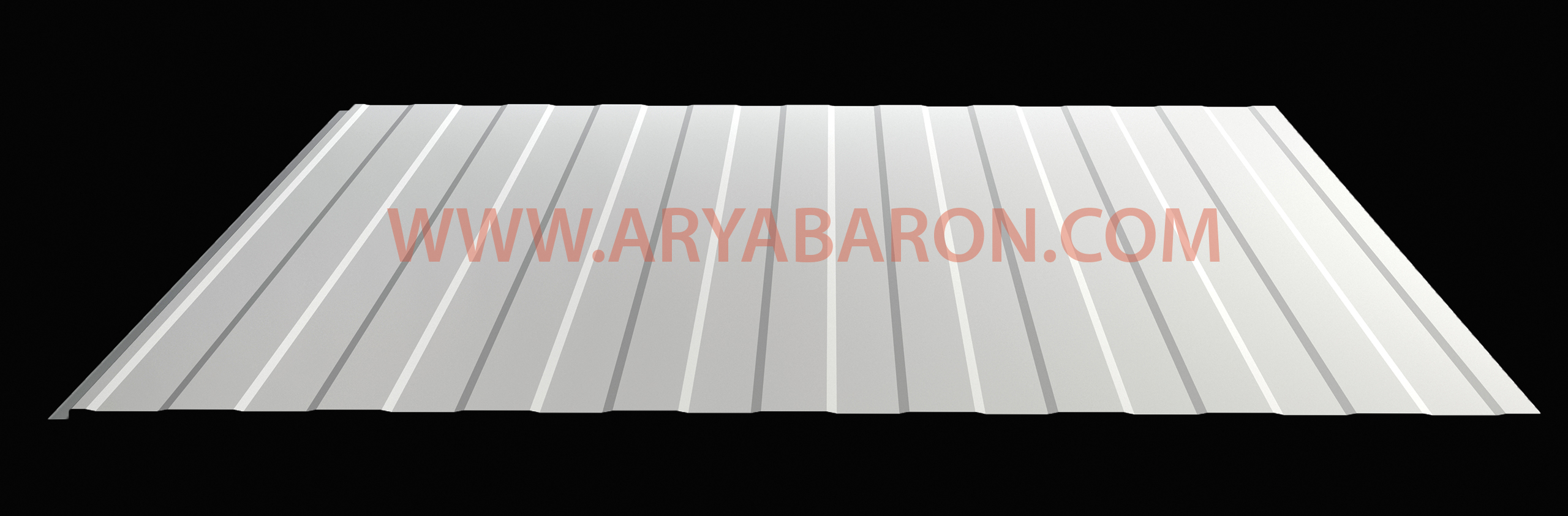

جنس لایه رویه

ساندویچ پانل یک رو ورق دیواری
ورق رویه گالوانیزه پیش رنگ شده- خود رنگ آلوزینک پیش رنگ شده- خود رنگ آلومینیوم پیش رنگ شده - خود رنگ استنلس استیل مات یا براق
ضخامت ورق 0.3 تا 0.7 میلیمتر
نوع فرم دهی نورد سرد

رنگ و طرح ورق رویه متداول در تولیدات آریا بارون

رنگ و طرح ورق رویه متداول در تولیدات آریا بارون

سایر RAL های رنگ بر اساس خواسته مشتری قابل تولید می باشد.

رنگ و طرح ورق رویه متداول در تولیدات آریا بارون

نوع نورد ورق رویه

ساندویچ پانل دو رو ورق با عایق پلی یورتان PUR یا PIR

مدل فویل‌های لایه زیره

ساندویچ پانل یک رو ورق دیواری

پارامتر های اثر گذار بر کیفیت

1- کیفیت لایه رویه و لایه زیره و انتخاب مناسب آن

پارامتر های اثر گذار بر کیفیت

لایه رویه و زیره متناسب با نوع کاربری مورد نظر از استنلس استیل، آلومینیوم، مس، P.V.C، فایبر گلاس، گالوانیزه یا آلوزینک پیش رنگ شده هستند که با توجه به فراگیر بودن گالوانیزه و آلوزینک در اینجا بیشتر به شرح جزئیات کیفیتی این دو نوع ورق می پردازیم.
همانطور که در شکل ملاحظه می‌گردد ورق از چند لایه تشکیل شده است که ضخامت کل آن‌ها را ضخامت ورق می‌نامیم. ضخامت ورق‌های رویه و زیره یک ساندویچ پانل متناسب با پایداری مورد توقع از آن بین 0.3 تا 0.7 میلیمتر است که البته ضخامت میلیمتر متداول‌تر بوده و مصرف بسیار بیشتری دارد.

باید توجه داشت که هنگامی که بطور مثال از ورق ضخامت 0.5 میلیمتر صحبت می‌شود لازم است ضخامت لایه‌های تشکیل دهنده متناسب و استاندارد باشند و نه اینکه برای صرفه جویی در قیمت، ورق پایه که مسئولیت استحکام اصلی را دارد نازکتر از ضخامت استاندارد انتخاب شود و کمبود ضخامت با لایه‌های رنگ ارزان قیمت جبران شود .
همچنین باید توجه داشت که لایه اپوکسی پشت ورق‌ها وظیفه ایجاد چسبندگی بهتر بین ورق و فوم پل اوریتان را دارد و چنانچه برای کاهش هزینه‌ها این لایه اپوکسی حذف شود چسبندگی فوم به ورق به درستی نخواهد بود.
کیفیت رنگ مورد استفاده برای رنگ کردن ورق، چگونگی خطوط تولید و روش‌های رنگ کاری، شستشوها و چربی زدایی بر کیفیت ورق پیش رنگ شده بسیار اثرگذار است.

آریا بارون برای اطمینان از کیفیت مطلوب و استاندارد ورق ورودی به خط تولید خود اولا به صورت مستقیم از شرکت‌های معتبری همچون کارخانه فولاد مبارکه ورق تهیه می‌نماید و علاوه بر آن تمامی آزمایش‌های استاندارد کنترل کیفی مانند تست سالت اسپری، ضخامت سنجی رنگ، مقاومت رنگ در برابر خمش و در برابر ضربه را قبل از ورود به خط تولید در آزمایشگاه کنترل کیفیت مواد اولیه واقع در کارخانه روی هر محموله انجام می‌دهد.

2- کیفیت فوم پلی اوریتان مورد استفاده

فوم پلی اوریتان از ترکیب ایزو سیانات، پلیول و چند ماده افزودنی دیگر و همراه با کاتالیزورها بدست می‌آید.
کیفیت این مواد اولیه اثر مستقیم و بسیاری بر روی کیفیت فوم پلی اوریتان ساندویچ پانل دارد.
پلی ایزو سیانورات‌ها ( PIR ) مواد شیمیایی هم خانواده با پلی یورتان‌ها هستند که بیشتر به عنوان عایق استفاده می‌شوند و درصد MDI در این فوم نسبت به فوم PUR بیشتر است. میزان عایق بودن PIR در شرایط مساوی از PUR بیشتر است. پایداری در برابر آتش سوزی PIR نیز نسبت به PUR (B1) بالاتر است.
بر اساس آخرین تحقیقات منتشر شده، کمترین ضریب انتقال حرارت یا به عبارتی بهترین عایق بودن پلی یورتان‌ها بین دانسیته  35kg/m³ تا 50kg/m³  بدست می‌آید که بر اساس آزمایش‌ها بهترین و بهینه‌ترین دانسیته در بازه فوق، فشردگی یا چگالی  41kg/m³ است.

در بسیاری موارد به نادرست دانسیته یا جرم حجمی یا همان چگالی فوم را شرط لازم و کافی برای یک فوم مطلوب و با کیفیت می‌دانند. همانطور که می‌دانیم فوم پلی اوریتان یک ماده آلی و وظیفه اصلی آن عایق بودن است. حال چنانچه این ماده آلی با مواد معدنی سنگین مانند مِل یا پودر سنگ یا حتی با مواد آسیابی پلی اوریتان مخلوط شود دانسیته مورد نظر به راحتی قابل دستیابی است ولی عایق استاندارد مورد نظر بدست نیامده است و میزان عایق بودن کمتر گشته و دیگر جلوگیری از تبادل سرما و گرما در حد استاندارد و قابل قبول نخواهد بود.

میزان عایق بودن فوم که بستگی مستقیم به ضریب انتقال حرارت آن دارد یک پارامتر کیفیتی مهم است که باید به آن توجه خاصی داشت. ضریب انتقال حرارت با دستگاه مربوطه قابل اندازه گیری است و وجود افزودنی‌های غیر مجاز آلی و یا معدنی در لایه‌های فوم با میکروسکوپ آزمایشگاهی قابل دیدن و تشخیص هستند. یکی دیگر از ویژگی‌های مهم فوم پلی اوریتان پایداری آن در برابر آتش است که عدم رعایت آن می‌تواند خسارات سنگینی به دنبال داشته باشد.

کیفیت فوم پلی اوریتان مورد استفاده

آریا بارون آزمایشگاه مدرنی را مخصوص خریداران محترم تجهیز و بطور رایگان برای آزمایش نمونه‌ها در اختیار آنان قرار می‌دهد. این آزمایشگاه با دستگاه استاندارد تست پایداری در برابر آتش، میکروسکوپ جهت تشخیص چشمی بافت پلی اوریتان و عدم وجود افزودنی‌های غیر مجاز و یا معدنی در لایه‌های فوم، دستگاه‌های استاندارد تست چسبندگی فوم به ورق، دستگاه تست خمش پانل، امکانات دانسیته گیری و بسیاری دستگاه‌های دیگر تجهیز گردیده است.
خریداران محترم می‌توانند به تعداد دلخواه از هر محموله دریافتی نمونه برداری نموده و با حضور خود در آزمایشگاه بصورت رایگان نمونه‌ها را آزمایش نمایند.

3- کیفیت ماشین‌های خطوط تولید

 ماشین‌های تولید فوم پلی اوریتان دارای دانش فنی بالایی است و حتی برخی کشورهای اروپایی که در زمینه تولید این ماشین‌ها سال‌ها فعالیت می‌نمایند هنوز نتوانسته‌اند به ریزه کاری‌ها و به قولی فوت‌های کوزه گری این صنعت دست یابند.
آریا بارون بر این باور است که گرانی ماشین‌های تولیدی برندهای درجه 1 اروپایی به دلیل کیفیت برتر آن‌ها است و بر این اساس سال‌ها قبل با ماشین‌های فوم پلی اوریتان شرکت O.M.S.  ایتالیا فعالیت خود را شروع نموده است.

در خط تولید تمام اتومات پیوسته ( کانتینیوس) ساندویچ پانل پلی یورتان، کویل‌های ورق رویه و زیره جداگانه باز شده و هر یک وارد دستگاه تخلیه الکتریکی ورق می‌گردند تا انرژی الکتریکی ورق تخلیه شده و چسبندگی فوم به ورق به خوبی صورت گیرد.

کیفیت ماشین های خط تولید

پس از آن ورقی که انرژی الکتریکی آن تخلیه شده است وارد دستگاه نورد سرد (رول فرمینگ ) می‌شود تا ذونقه‌ها روی ورق رویه و کرکره‌ها روی ورق زیره نورد شوند. چنانچه دستگاه نورد از کیفیت بالایی برخوردار نباشد در محل خمکاری‌ها رنگ ورق مویه خواهد کرد و به مرور زمان از محل همین مویه‌ها زنگ زدگی شروع می‌شود. پس از آن ورق وارد دستگاه پیش گرم کن با اتمسفر کنترل شده مخصوص گشته و تا دمای مطلوب گرم می‌گردد. سپس ورق رویه و زیره که به دمای مطلوب رسیده‌اند از پیش گرم کن خارج شده و وارد گرم کن گردیده و پس از رسیدن به دما و شرایط سطحی از پیش تعیین شده، مواد فوم که در دستگاه تولید فوم آماده شده‌اند با فشار و دما و درصد اختلاط مطلوب روی ورق پاشیده می‌شود.

فشار، دما، درصد اختلاط و نوع پاشش از پارامترهای بسیار مهم و اثرگذار کیفی هستند. حال ساندویچ پانل ایجاد شده وارد دستگاه پرس دوار طولی گشته و پس از اتمام مراحل پخت از آن خارج می‌شود. معمولا این پرس‌های طولی دوار بین 12 تا 36 متر دارند و خطوط آریا بارون برای دستیابی به کیفیت مطلوب با پرس‌های 36 متری تجهیز شده‌اند. طول این پرس و همچنین کیفیت سطح و تحمل آن در برابر فشارهای بالای فوم از پارامترهای اثرگذار است.

4- نیروهای کارآمد و متخصص و دوره دیده با دانش فنی روز

 مهارت آمیخته‌ای از تخصص و تجربه است و شرط لازم برای بهره برداری بهینه از ماشین آلات مدرن و مواد اولیه مرغوب حضور نیروهای ماهر در چرخه تولید است.
آریا بارون برای اینکه گردانندگان و نیروهای تولیدی شرکت بتوانند با مواد اولیه مطلوب و با استفاده از ماشین آلات مدرن و پیچیده، کالایی با کیفیت و ماندگار پدید آورند در بازه‌های زمانی مناسب شرکت در دوره‌ها و سمینارهای آموزشی خارجی و داخلی و همین‌طور دعوت از اساتید داخلی و خارجی را در دستور کار خود قرار داده است.

برای کاهش هزینه ‎های مربوط به خرید ساندویچ پانل ، می‌توان اقدام به خرید ساندویچ پانل یک رو ورق کنید. در این ساندویچ پانل‌ها همان‌طور که از نامشان پیداست تنها در یک روی آن‌ها از ورق‌هایی چون آلومینیوم، گالوانیزه و آلوزینک استفاده شده است. در طرف دیگر ساندویچ پانل می‌توان به جای استفاده از ورق برای کاهش هزینه از فویل، کاغذ یا نایلون استفاده کرد. در ساندویچ پانل‌های یک رو ورق لایه‌ای که از جنس فلز است به سمت بیرون و لایه‌ای که از جنس کاغذ، نایلون یا فویل است به سمت داخل سازه قرار می‌گیرد.

با توجه به اینکه لایه بیرونی ساندویچ پانل‌ها بیشتر با عوامل محیطی در ارتباط است احتمال آسیب دیدن آن بیشتر است بنابراین باید نسبت به لایه زیره مقاومت بیشتری داشته باشد. به عنوان بزرگ‌ترین مزیت این ساندویچ پانل‌ها می‌توان به قیمت اقتصادی‌تر آن‌ها نسبت به ساندویچ پانل‌های دو رو ورق اشاره کرد. این دسته از پانل‌های ساندویچی اگرچه قیمت مقرون به صرفه تری دارند، اما از محدودیت‌هایی نیز برخوردار هستند. بزرگ‌ترین عیب ساندویچ پانل‌های یک رو ورق استحکام کمتر آن‌هاست. از طرفی دیگر این پانل‌ها قابلیت فرم دهی نیز ندارند. از همین‌رو از پانل ساندویچی یک رو ورق عموما برای سقف یا دیوارهای کاذب استفاده می‌شود.

ویژگی شاخص این ساندویچ پانل‌ها یک رو ورق بودن آن‌ها است. بسته به کاربری ساندویچ پانل می‌توان برای پوشش لایه زیره از کاغذ، فویل یا آلومینیوم استفاده کرد. لایه عایق این ساندویچ پانل دیواری پلی یورتان است. ساندویچ پانل پلی یورتان PUR یا PIR از بهترین عایق‌هایی است که می‌توان برای ساندویچ پانل‌های دیواری از آن استفاده کرد. این لایه عایق ضریب انتقال حرارتی پایینی دارد از همین‌رو در مکان‌هایی که احتمال وقوع آتش سوزی در آنجا بالا است یک عایق بسیار مناسب به شمار می‌رود.

جنس لایه رویه ورق این ساندویچ پانل‌های یک رو ورق به درخواست و سفارش مشتری ممکن است گالوانیزه پیش رنگ شده، آلومینیوم پیش رنگ شده، آلوزینک پیش رنگ شده یا استنلس استیل مات یا براق باشد. ورق گالوانیزه که به عنوان ورق رویه در ساندویچ پانل‌های یک رو ورق مورد استفاده قرار می‌گیرد می‌تواند به شکل سینوسی، پانوراما، کرکره ای ریز و کرکره ای درشت باشد.

قیمت این ساندویچ پانل‌ها به عوامل متعددی از جمله نوع لایه عایق، ضخامت آن، ابعاد ساندویچ پانل و همچنین جنس لایه‌های پانل بستگی دارد. با توجه به اینکه تنها در یک روی این ساندویچ پانل‌ها از ورق‌های فلزی استفاده می‌شود، این ساندویچ پانل نسبت به ساندویچ پانل‌های دو رو ورق قیمت مقرون به صرفه‌تری دارند. برای اطلاع از قیمت ساندویچ پانل یک رو ورق دیواری با عایق پلی یورتان PUR یا PIR از طریق شماره‌های موجود در صفحه با کارشناسان فروش ما در کارخانه آریا بارون تماس بگیرید.

پس از آنکه ساندویچ پانل با ویژگی‌های دلخواه مشتری در کارخانه یا کارگاه تولید شد برای نصب به محل پروژه فرستاده می‌شود. ابتدا دیواری که قرار است ساندویچ پانل بر روی آن نصب شود باید به درستی زیرسازی شود. زیرسازی و نصب ساندویچ پانل باید توسط نصاب ساندویچ پانل صورت بگیرد چراکه مراحل نصب ساندویچ پانل‌ها به تخصص کافی در این زمینه نیاز دارد.

ساندویچ پانل‌های یک رو ورق دیواری کارخانه آریا بارون با عایق پلی یورتان PUR یا PIR تولید می‌شوند. فوم پلی یورتان PUR یکی از رایج‌ترین عایق‌هایی است که برای ساخت ساندویچ پانل از آن استفاده می‌شود. این عایق، یک عایق حرارتی بسیار قوی به شمار می‌رود به طوری که استفاده از آن می‌تواند تا حد زیادی در کاهش مصرف انرژی نقش داشته باشد. عایق‌های پلی یورتان رطوبت را به خود جذب نکرده و اجازه لانه گزینی حشرات و نفوذ باکتری را هم نمی‌دهند.

 از همین‌رو از این عایق می‌توان برای پوشش دیوار اتاق‌های تمیز استفاده کرد. با افزودن موادی به فوم پلی یورتان PUR می‌توان مقاومت آن‌ها را در برابر آتش بسیار بیشتر کرد. عایق پلی یورتان PIR ضریب انتقال حرارتی بسیار پایینی داشته و قادر است از پخش شدن شعله‌های آتش جلوگیری کند. اگر قصد دارید ساندویچ پانل دیواری یک رو ورق را برای محلی استفاده کنید که احتمال وقوع حریق در آن مکان زیاد است، بهتر است از این نوع عایق در ساختار ساندویچ پانل استفاده شده باشد. ساندویچ پانل دیواری یک رو ورق با عایق پلی یورتان PIR استانداردهای B1 و B2 را برای مقاومت در برابر آتش سوزی پشت سر گذاشته است.

شرکت آریا بارون توس؛ تولید کننده انواع ساندویچ پانل، درب‌های سردخانه‌ای،  کانکس، ساختمان‌های پیش ساخته، سوله و کانال‌های پیش عایق یکی از بزرگ‌ترین صادرکنندگان کشوری است. ارائه محصولات با بالاترین کیفیت و استفاده از جدیدترین خطوط تولید پیشرفته اروپایی را سرلوحه کار خود قرار داده است. آریا بارون توس نماد اعتماد و کیفیت محصول ایرانی است.
