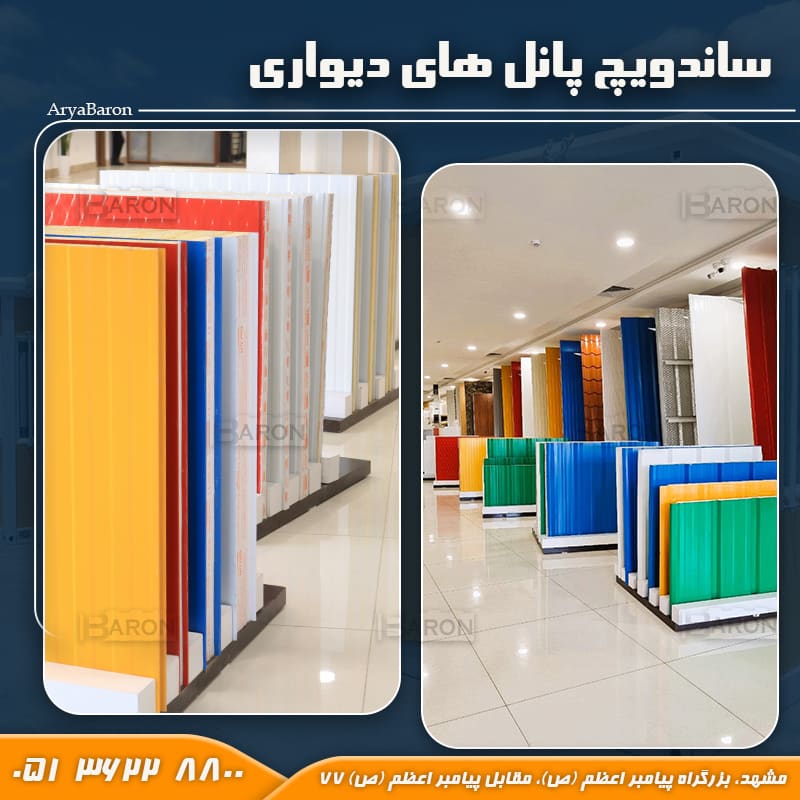

ساندویچ پانل دیواری

ساندویچ پانل دیواری یکی از انواع ساندویچ پانل ها است که به علت داشتن ویژگی‌های منحصر به‌ فرد به جهت پوشش دیوارها از آن استفاده می‌شود.

برای اطلاعات از قیمت پانل های دیواری آریا بارون با واحد فروش تماس بگیرید.

ساندویچ پانل دیواری

ساندویچ پانل های دیواری، در حقیقت دیوارهای عایق پیش ساخته ای هستند که برای پوشش داخلی و بیرونی ساختمان های مسکونی، تجاری، درمانی، آموزشی،نظامی، اداری، ورزشی و بسیاری از موارد دیگر استفاده می شوند. یکی از مصارف مهم ساندویچ پانل های پلی یورتان، پوشش سقف و دیوار سردخانه‌ها و همچنین اتاق های تمیز( کلین روم) است.
ساندویچ پانل‌های دیواری پلی یورتان به دو روش نیمه اتومات غیر پیوسته (دیس کانتینیوس) و یا تمام اتومات پیوسته (کانتینیوس) تولید می گردند. تا چندی پیش برای لایه زیره و لایه رویه ساندویچ پانل‌ها فقط از ورق‌های گالوانیزه، آلوزینک یا آلومینیوم و یا استنلس استیل استفاده میشد و به همین دلیل ساندویچ پانل‌ها با وجود برتری‌های فراوان نتوانستند در ساختمان‌های مسکونی با استقبال رو‌ به ‌رو شوند. اما به تازگی برخی از تولید کنندگان اروپایی، ساندویچ پانل‌هایی با رویه گچ برگ، سیمان برگ و سرامیک تولید نمودند که مورد استقبال بی سابقه سازندگان ساختمان‌های مسکونی قرار گرفت و به سرعت در کشورهایی همچون چین، کره و ترکیه نیز تولید و به دلیل مزایای فراوان با استقبال روبرو شد.
آریا بارون نیز در ایران همزمان با کره و ترکیه اقدام به تولید ساندویچ پانل‌های دیواری با دو رو گچ برگ، دو رو سیمان، یک رو گچ و یک رو سیمان برگ و دو رو سرامیک نمود و هم اکنون این پانل‌ها را نیز در سبد کالایی خود به بازارهای داخلی و خارجی عرضه می نماید. برای اطلاع کامل در مورد ساندویچ پانل به صفحه مرکزی پانل ها بروید.

ساندویچ پانل دیواری در سردخانه‌

برای ساخت سردخانه مورد استفاده قرار می‌گیرد و مقاومت بالایی در برابر انتقال حرارت دارد.

کاربرد پانل دیواری در سوله‌

ساندویچ پانل دیواری به دلیل وزن سبکی که دارد، بهترین متریال برای ساخت سوله‌های بزرگ و صنعتی است.

کاربرد ساندویچ پانل دیواری در اتاق تمیز

در ساخت کلین روم حفظ بهداشت اهمیت ویژه‌ای دارد. سطح صاف این ساندویچ پانل از تجمع میکروب جلوگیری می‌کند.

کاربرد ساندویچ پنل دیواری در کانکس

از ساندویچ پنل دیواری برای ساخت کانکس‌های پیش ساخته استفاده‌های فراوانی می‌شود.

ساندویچ پانل‌های دیواری را می‌توان بر اساس لایه عایق و پوشش آن‌ها + کاربرد به چندین دسته مختلف تقسیم بندی کرد:

  1. ساندویچ پانل دو رو ورق
  2. ساندویچ پانل یک رو ورق
  3. ساندویچ پانل پیچ مخفی
  4. ساندویچ پانل های خاص(گچ برگ پانل-سرام پانل)

انواع ساندویچ پانل‌های دیواری در ساختار و طرح با یکدیگر تفاوت‌هایی دارند همچنین در ورق های رویه و زیره با نورد ها متنوع از جنس گالوانیزه، آلومینیوم، آلوزینک، کاغذ یا نایلون در شرکت آریا بارون توس قابلیت تولید دارند.  برای ساخت لایه عایق این ساندویچ پانل‌ها از فوم‌های زیر استفاده می‌شود:

  • فوم پلی یورتان PU که اغلب با دانسیته 40 تولید می‌شود.
  • عایق پشم سنگ یا راکوول که معمولا با دانسیته 100-120 تولید می شود.
  • فوم پلی استایرن EPS یا همان یونولیت که معمولا با دانسیته 20 تولید می‌شود.

قیمت هر متر مربع ساندویچ پانل دیواری به عوامل متعددی بستگی دارد. از مهم‌ترین عوامل موثر بر قیمت، جنس لایه عایق آن است. هسته ساندویچ پانل می‌تواند از فوم پلی یورتان،پشم سنگ و فوم پلی استایرن باشد. از آنجایی که ضخامت و ابعاد ساندویچ پانل با توجه به درخواست مشتری تعیین می‌گردد، قیمت هر متر مربع این پانل‌های دیواری متغیر است. اما در مجموع مواردی چون پوشش ساندویچ پانل، جنس لایه عایق، ضخامت ورق‌ها و ابعاد ساندویچ پانل (طول و عرض آن) بر قیمت نهایی یک متر مربع این پانل‌ها تاثیرگذار است. برای اطلاع از قیمت روز ساندویچ پانل دیواری و سقفی با کارشناسان فروش کارخانه آریا بارون تماس بگیرید.

  • پوشش دیوار سازه‌های پیش ساخته مانند کانکس‌ها
  • پوشش ساختمان‌های ویلایی پیش ساخته
  • پوشش دیوار ساختمان‌های بزرگ صنعتی و سوله‌ها
  • پوشش دیواره‌های کانتینرهایی که جهت حمل و نقل از آن‌ها استفاده می‌شود.
  • پوشش دیوار انواع سردخانه‌های ثابت و متحرک
  • پوشش دیوار سیلوها و انبارها
  • پارتیشن بندی داخلی در پروژه‌های مختلف
  • پوشش دیوار کلین روم (دیوار آزمایشگاه‌ها، محل‌های ساخت واکسن، اتاق‌های نگهداری دارو و اتاق عمل‌ها)

رایج‌ترین نوع پانل دیواری که برای اغلب پروژه‌ها مورد استفاده قرار می‌گیرد ساندویچ پانل‌های پیچ مخفی هستند. از این پانل‌ها می‌توان در هر فضایی استفاده کرد و کاربرد بالایی دارند. یکی از دلایل محبوبیت این پانل‌ها، مقاومت بیشتر آن‌ها است که کمی پیش دلیل آن را عنوان کردیم. عدم نیاز به تعمیرهای مکرر، وزن کم، سرعت بالا در اجرا و نصب و قیمت مقرون به صرفه همگی از مزایای این پانل‌های ساندویچی دیواری به شمار می‌روند. استفاده از ساندویچ پانل دیواری پیچ مخفی منجر به ایجاد نمایی زیبا و یک دست شده و زیبایی ظاهری سازه را دوچندان می‌کند.

رال های رنگی و طرح های  متنوعی براساس سلیقه مشتری و نوع کاربری برای ساندویچ پانل های دیواری در شرکت آریا بارون وجود دارد و مشتریان میتوانند از جدول مربوطه در صفحه محصولات رنگ مورد نظر خود را برای ساندویچ پانل انتخاب نمایند.

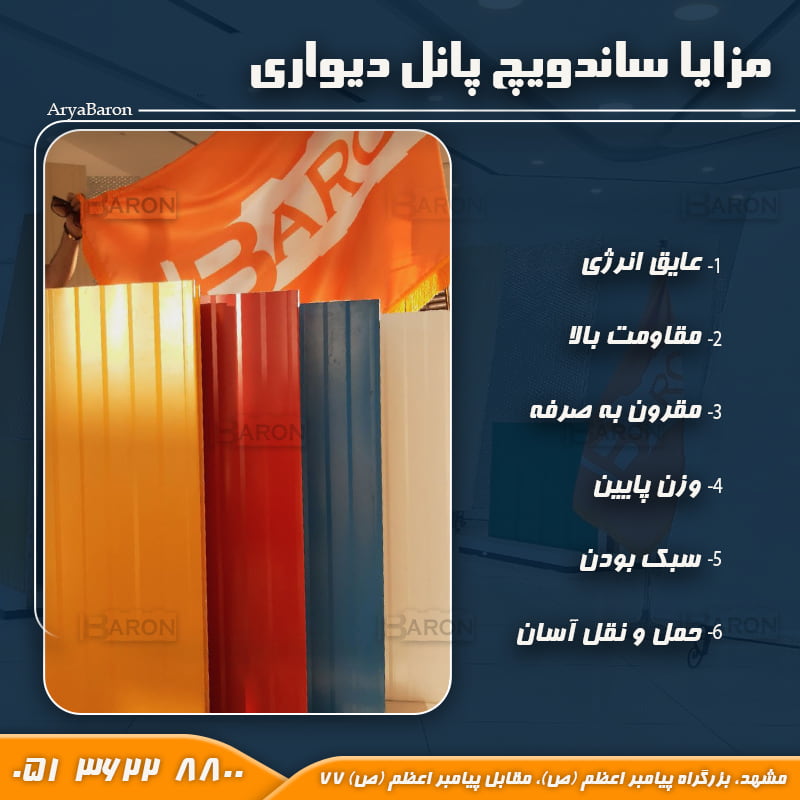

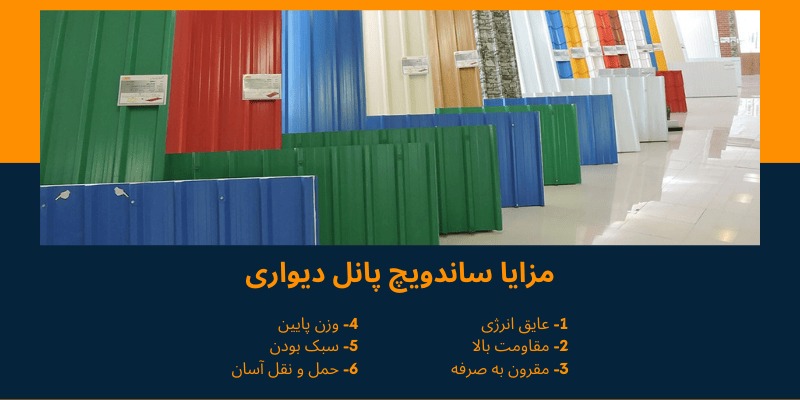

  • با استفاده از انواع ساندویچ پنل دیواری می‌توان زمان و هزینه‌های مربوط به ساخت و ساز را کاهش داد.
  • نصب این پانل‌های دیواری نیازمند قالب بندی نبوده و به سرعت اجرایی می‌شود.
  • در برابر حوادث طبیعی چون زلزله، باد یا آتش سوزی مقاومت بالایی از خود نشان می‌دهند.
  • قابلیت اتصال به انواع سازه‌ها از جمله سازه‌های فلزی را دارند.
  • در مقایسه با دیگر متریال‌های سنتی ساختمانی، نمای زیباتری به سازه می‌دهند.
  • عایق حرارتی، برودتی، رطوبتی و صوت هستند.
  • وزن بسیار سبک آن‌ها، فرایند حمل و نقل و نصب آن‌ها را بسیار ساده‌تر کرده است.
  • امکان تولید آن‌ها در قالب‌های مختلف از جمله قالب‌های صاف، ساده و مینیاتوری وجود دارد.
  • جابه‌جایی و نصب مجدد آن‌ها در سازه‎ای دیگر امکان پذیر است.

استفاده از ساندویچ پانل‌های دیواری در پروژه‌های ساختمانی یا ساخت سازه‌های پیش ساخته چون کانکس‌ها، سوله‌ها، سردخانه‌ها و… مزایای بی‌شماری دارد. به عنوان بزرگ‌ترین مزیت استفاده از این پانل‌های دیواری می‌توان سرعت بالا در اجرای پروژه‌ها و کاهش هزینه‌های ناشی از طولانی شدن یک پروژه ساختمانی یا عمرانی را نام برد. کاهش وزن سازه از دیگر مزایای چشم‌گیر این پانل‌های عایق به شمار می‌رود.

تحمیل بار مرده به سازه توسط مصالح و آهن آلات سنگین وزن ساختمانی عمر مفید سازه‌ها را کاهش می‎دهد. از همین‌رو امروزه پیمانکاران و مهندسین ساختمانی به دنبال راهی برای کاهش وزن سازه‌ها هستند. استفاده از ساندویچ پانل‌ها کمک شایانی در این راستا کرده است. ساندویچ پانل‌های دیواری در برابر صوت، گرما، سرما و رطوبت عایق هستند و استفاده از این پانل‌ها، هزینه‌های مربوط به عایق سازی سازه و هزینه‌های مصرفی انرژی را کاهش می‌دهد. موارد زیر از دیگر مزایای استفاده از ساندویچ پانل‌های دیواری به شمار می‌روند:

    • سازگار با محیط زیست و قابل بازیافت
    • مقاوم در برابر زلزله، مواد شیمیایی، حشرات موذی، زنگ زدگی و رانش زمین
    • قابلیت استفاده در هر منطقه‌ای با هر شرایط آب و هوایی
    • دارای قابلیت شستشو
    • تنوع در طرح و رنگ
    • صرفه اقتصادی به دلیل قیمت مناسب در مقایسه با دیگر متریال‌های ساختمانی

مشخصات فنی ساندویچ پانل‌های دیواری به طور کلی براساس چند پارامتر تعیین می‌شود که عبارتنداز: نوع ورق‌ و ضخامت‌ آن‌ها، طول و عرض ورق و متراژ قابل استفاده در هر پروژه. انواع ساندویچ پنل‌های دیواری و سقفی در یکسری از مشخصات فنی با دیگر مشابه هستند. برای نمونه پنل ساندویچی دیواری نیز همانند پانل‌های دیواری از 3 لایه اصلی تشکیل شده است:

  1. پوششی که بر روی پنل قرار می‌گیرد.(ورق رویه)
  2. فوم عایق در لایه میانی که به هسته ساندویچ پانل نیز معروف است.
  3. پوششی که پشت پنل قرار می‌گیرد.(ورق زیره)

ساندویچ پانل‌های دیواری به صورت دو رو ورق (ورق‌هایی از جنس آلوزینک، گالوانیزه و آلومینیوم) یک ‌رو ورق یک رو نایلون و دو رو نایلون تولید می‌شوند. ابعاد ساندویچ پانل‌ها بر اساس نیاز و درخواست مشتری تعیین می‌‌گردد. عرض مفید این پنل‌ های ساندویچی 118/5 و عرض غیر مفید آن‌ها 1200 است.

تولید کنندگان مختلف ساندویچ پانل این پنل‌ها را با طول 2 تا 14 متر تولید می‌کنند. این ارقام در ساندویچ پانل‌های تولیدی از سوی شرکت‌های مختلف ممکن است کمی با دیگر متفاوت باشند. انتخاب مناسب‌ترین طول و عرض ساندویچ پانل دیواری به نوع پروژه بستگی دارد. ضخامت این پانل‌ها نیز از 3 تا 20 سانتی‌متر متغیر است. بهترین فوم برای ساخت پنل ساندویچی دیواری فوم پلی یورتان است. به دلیل استفاده از پلی اورتان در این پانل‌ها، ضریب انتقال حرارت بالایی دارند. بنابراین ساندویچ پانل دیواری با فوم پلی یورتان را می‌توان نسوز یا بسیار کندسوز دانست.

عایق ساندویچ پانل‌ها از فوم‌های مختلفی چون فوم  فوم پلی یورتان ، پشم سنگ و پلی استایرن ساخته می‌شود. در این میان فوم پلی یورتان برای ساخت ساندویچ پانل دیواری تداول بیشتری دارند.

۱- فوم پلی یورتان

این فوم در میان تمام فوم‌هایی که برای ساخت ساندویچ پانل استفاده می‌شود از دانسیته بیشتری برخوردار است. همچنین چسبندگی بالایی داشته و به خوبی به ورق‌های فلزی دو طرف خود می‌چسبد. از نظر خاصیت عایق کنندگی فوم پلی اورتان رتبه یک را به خود اختصاص داده است از همین‌رو قیمت ساندویچ پانل دیواری پلی یورتان بیشتر از سایر ساندویچ پانل‌ها است. با توجه به قیمت بالای این فوم، استفاده از آن تنها برای مکان‌هایی که عایقکاری و برودت بسیار حائز اهمیت است توصیه می‌شود.

۲- فوم پشم سنگ Rockwool



۳- فوم پلی استایرن EPS

از دیگر فوم‌هایی که از آن در جهت ساخت ساندویچ پانل‌های دیواری استفاده می‌شود می‌توان به فوم پلی استایرن EPS و یا همان یونولیت اشاره کرد. ساندویچ پانل‌هایی که لایه عایق آن‌ها از این جنس است جزو ارزان‌ترین ساندویچ پانل‌‌های دیواری موجود در بازار هستند. خاصیت عایق کنندگی فوم پلی استایرن از پلی یورتان کمتر است اما دلیل اینکه ساندویچ پانل‌هایی با این فوم پرفروش‌تر هستند، قیمت اقتصادی‌تر آن‌ها است. این ساندویچ پانل‌ها نیز در قالب پانل‌های سقفی، دیواری و سردخانه‌ای تولید می‌شوند.

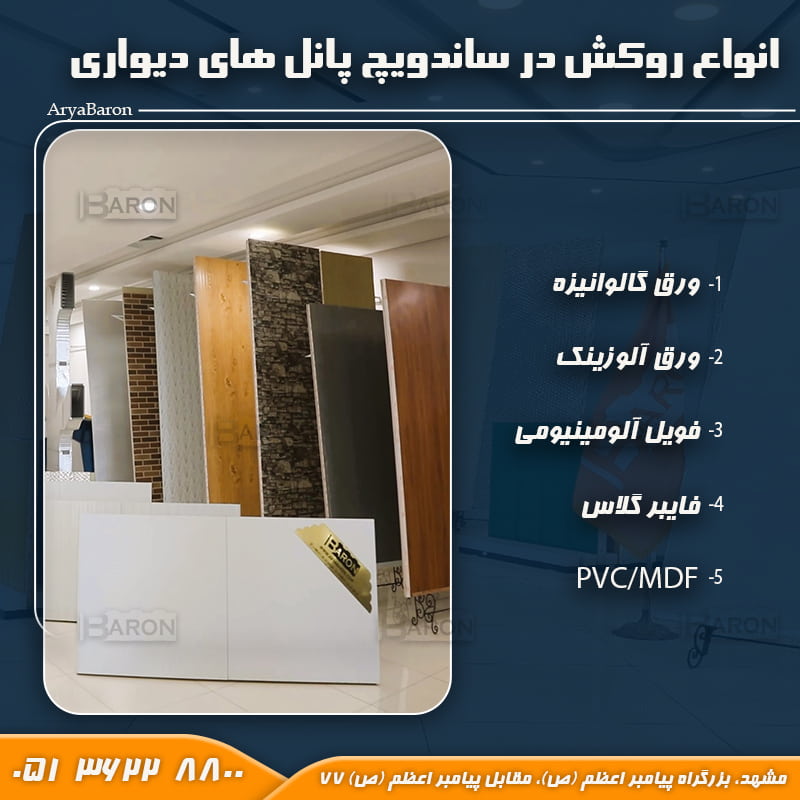

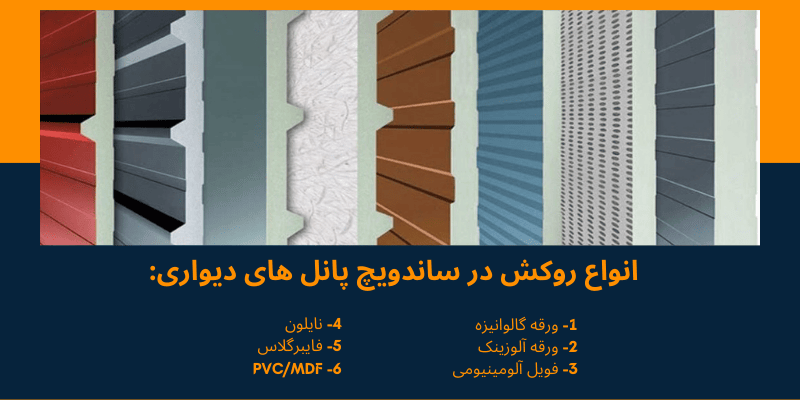

  • ورق آلوزینک (ورقی فولادی با پوشش روی و آلومینیوم و رنگ کوره‌ای)

طول این ورق‌ها بین 2 تا 12 متر طبق سفارش مشتری متغیر است. ضخامت ورق‌های آلوزینکی که برای ساندویچ پانل‌های دیواری مورد استفاده قرار می‌گیرند 5/0 تا 7/0 میلی‌متر است. آلوزینک به دلایل خاصیت ضد زنگ آلومینیوم، مقاومت بالا، خوردگی پایین و قیمت مقرون به صرفه بیش از سایر پوشش‌ها مورد استفاده قرار می‌گیرد.

  • ورق آلومینیوم (ساندویچ پانل دیواری یک رو فویل)

ویژگی‌ها و مشخصات فنی این پوشش نیز مشابه با ورق‌های آلوزینک است. اما این دو ورق در قیمت با یکدیگر متفاوت هستند. در میان انواع ورق ساندویچ پانل دیواری، پانل دو رو ورق آلومینیوم از سایر ورق‌ها گران‌تر است.

  • ورق گالوانیزه (ورق فولادی با پوشش گالوانیزه)

ضخامت این ورق نیز 5/0 الی 7/0 میلی‌متر بوده و با طول 2 تا 13 متری مورد استفاده قرار می‌گیرد.

  • نایلون (پنل ساندویچی دیواری با نایلون ضخیم)
  • PVC (با ورق PVC)

ورق‌های فوق دارای رنگبندی هستند که به صورت کوره‌ای رنگ آمیزی می‌شوند. نوع پوشش همه پنل‌های دیواری با یکدیگر یکسان نیست. پوشش این پانل‌ها براساس دو رو ورق، یک رو ورق یک رو فویل، یک رو ورق یک رو کاغذ، دورو نایلون، دورو کاغذ یا دورو فویل تعیین می‌شود.

  • برای نصب ساندویچ پانل‌های دیواری چند فاکتور بسیار مهم وجود دارد که باید قبل از نصب به آن‌ها توجه داشت؛ مواردی چون فاصله بین ستون‌ها، عرض و ارتفاع پانل‌ها. برای نصب این پانل‌های دیواری ابتدا آن‌ها را با استفاده از پیچ و مهره و واشر به یکدیگر متصل کرده و سپس آب‌بندی می‌کنند. اولین مرحله‌ای که برای نصب ساندویچ پنل دیواری باید صورت گیرد زیرسازی است. برای زیرسازی اصولی و استاندارد لازم است که موارد زیر به درستی رعایت شوند:

    • اندازه گیری صحیح فاصله میان ستون‌ها در محل نصب
    • ارتفاع پانل‌ها
    • بررسی جهت باد

    پانل‌های دیواری را می‌توان براساس شرایط موجود به دو صورت عمودی و افقی نصب کرد. فرایند نصب این پانل‌ها به دو صورت کلی امکان پذیر است:

    1. استفاده از پیچ مخفی
    2. استفاده از نبشی و ناودانی‌های آهنی

    در صورت استفاده از نبشی و ناودانی‌های آهنی ابتدا اسکلت بندی با نبشی‌هایی که زاویه 90 درجه دارند و تشکیل یک قاب می‌دهند صورت می‌گیرد و سپس پانل‌ها درون این قاب قرار گرفته و نصب می‌شوند. در این روش برای پوشاندن فاصله بین ساندویچ پانل‌ها از چسب ساندویچ پانل مخصوص استفاده می‌شود. این روش نصب ساندویچ پانل بیشتر برای ساخت کانکس‌ها و کاروان‌ها استفاده می‌شود.

    در ساندویچ پانل‌های پیچ مخفی شیوه نصب پانل‌ها متفاوت از روش فوق است. پانل‌های پیچ مخفی به صورت اورلپ ساخته می‌شوند. در محل این اورلپ‌ها ستونی فلزی وجود دارد. نقش این ستون فلزی، پیچ شدن پانل‌ها به آن است. از این جهت به این ساندویچ پانل‌ها پیچ مخفی گفته می‌شود چراکه پانل بعدی روی پیچ پانل قبلی را می‌پوشاند و همین ویژگی علی رغم اینکه اجازه نمی‌دهد پیچ‌ها دیده شوند، مقاومت دیواره‌ها را نیز افزایش می‌دهد. از همین‌رو برای سازه‌های مستحکم که مقاومت دیوارها مطرح است معمولا این شیوه نصب ساندویچ پانل دیواری مورد استفاده قرار می‌گیرد.

  • برای نصب حتما از نصابان متخصص و باتجربه کمک بگیرید.
  • برای آب‌بندی اصولی سازه باید حین نصب توجه زیادی به نحوه قرارگیری نر و مادگی‌های ساندویچ پانل داشت.
  • استفاده از چسب مخصوص ساندویچ پانل برای درزبندی و آب‌بندی توصیه می‌‎شود؛ می‌توان از چسب‌ سیلیکون استفاده کرد.
  • در هنگان نصب باید فاصله مجاز میان پانل‌ها رعایت شود.
  • نصابان ساندویچ پانل از پیچ‌های واشردار مخصوص برای نصب استفاده می‌کنند.
