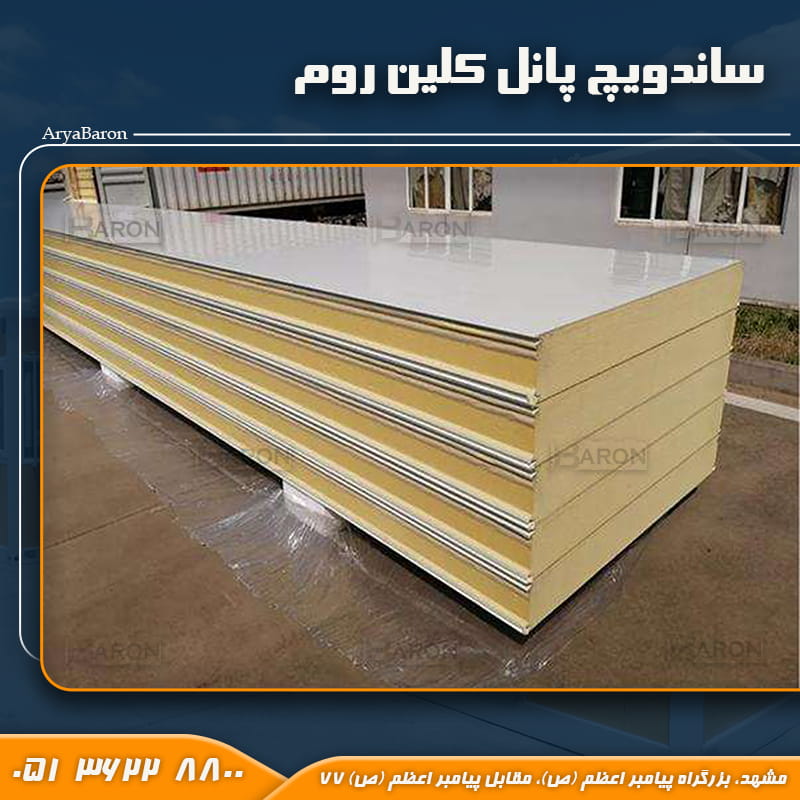

ساندویچ پانل کلین روم
ساندویچ پانل کلین روم یا اتاق تمیز پانلهایی است که مختص پوشش اتاقهای تمیز طراحی و استفاده میشوند. اتاق تمیز در کارخانهها، بیمارستانها، آزمایشگاهها و … وجود دارد و از آنها استفاده میشود. کلین روم بر اساس استانداردهای بهداشتی خاص طراحی میشود که در ادامه به ویژگیهای این اتاقها و ساندویچ پانلهای کلین روم بیشتر خواهیم پرداخت. ما در آریا بارون با تکیه بر استانداردهای فنی، انواع ساندویچ پانل کلین روم را متناسب با حساسیت محیط شما تولید میکنیم.
اگر قصد خرید ساندویچ پانل کلین روم را دارید و یا برای استعلام قیمت ساندویچ پانل اتاق تمیز و دریافت مشاوره تخصصی جهت سفارش این محصول نیاز به راهنمایی دارید، همین حالا با کارشناسان ما تماس بگیرید تا باکیفیتترین متریال را برای پروژه خود انتخاب کنید.

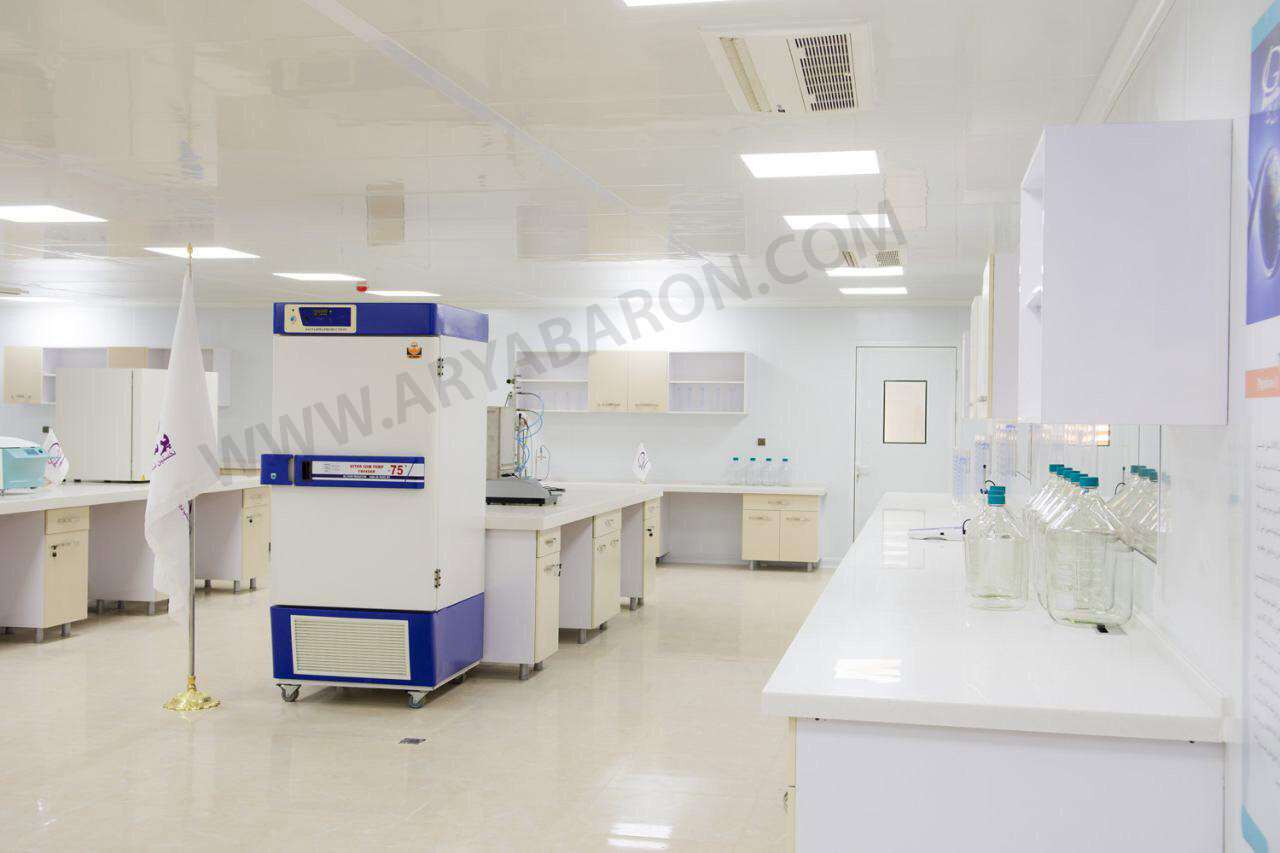

کلین روم یا اتاق پاک
کلین روم یا اتاق پاک که بعضاً اتاق تمیز نیز نامیده میشود فضای دربستهای است که میزان آلودگیهای معلق در هوا مثل ذرات گرد و غبار، بخار، میکروبها و … میباید متناسب با کاربری کلین روم در جدولهای استاندارد مربوطه باشد. کلینرومها در صنایع داروسازی، تولید لوازم پزشکی، قطعات الکترونیک، ابزار دقیق، تولید نیمه هادیها، تولید لنز و عدسی و عینک و میکروسکوپ کاربرد دارند. در کلینرومها برای کنترل آلودگیهای معلق در هوا که با گردش هوا روی دیوارها و سقف و کف رسوب مینمایند لازم است سطوح دیوارها و سقف و کف دارای ویژگیهایی مانند صیقل بودن، داشتن حداقل درز، قابلشستوشو بودن، آنتیباکتریال و … باشند. برای اینکه محیط کاملا استریل و تمیز باشد، دیوارها و سقفهای معمولی پاسخگو نیستند. به همین دلیل از ساندویچ پانلهای مخصوص اتاق تمیز استفاده میشود. این پانلها به گونهای طراحی شدهاند که هیچ درزی ندارند، گرد و غبار به خود نمیگیرند و به راحتی شسته میشوند. برای بررسی دقیقتر سایر محصولات، میتوانید از صفحه ساندویچ پانل دیدن کنید.
مشخصات فنی و ابعاد ساندویچ پانل کلین روم در این قسمت آورده شده است. با بررسی این مشخصات میتوانید حین خرید انتخاب بهتری داشته باشید. ابعاد و مشخصات فنی فوم یا عایق ساندویچ پانل کلین روم از اهمیت بالایی برخوردار است. بنابراین در ادامه این مورد را نیز بررسی میکنیم. پانلهای ساندویچی کلین روم انواع مختلفی دارند که در ادامه مطلب به بررسی آنها نیز خواهیم پرداخت اما قبل از این کار، مشخصات فنی آنها را عنوان میکنیم.
| نوع پانل | طول | عرض | عرض مفید | ضخامت ورقه |
|---|---|---|---|---|
| پانل اتاق تمیز پیچمخفی | 2 تا 13 متر | 1.08 متر | 1 متر | 0.35 تا 0.8 میلیمتر |
| پانل دیواری اتاق تمیز | 2 تا 13 متر | 1.2 متر | 1.02 متر | 0.35 تا 0.6 میلیمتر |
| دانسیته فوم ساندویچ پانل اتاق تمیز | ضریب انتقال حرارت | نوع عایق |
|---|---|---|
| 40 | 0.0159 | PUR و PIR |
| ضخامت ساندویچ پانل | عرض پانل | عرض مفید | طول پانل | ضخامت ورقه |
|---|---|---|---|---|
| 3 تا 20 سانتیمتر | 1.185 متر | 1.120 متر | متغیر و دلخواه | 0.3 تا 0.7 میلیمتر |

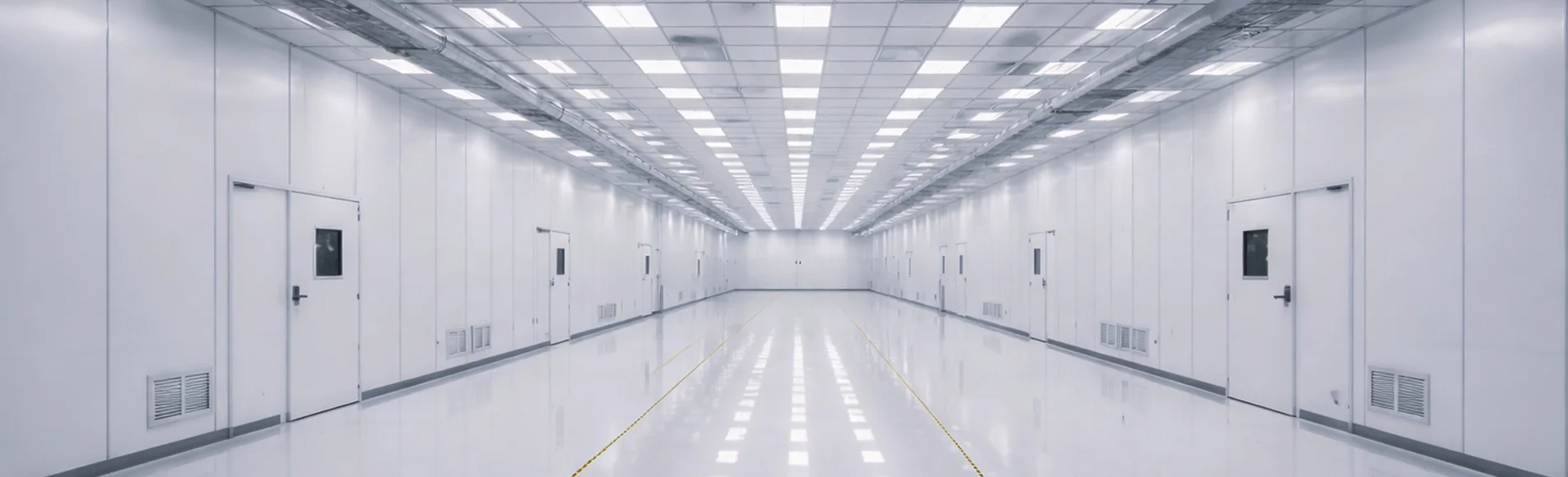

کلین روم یا اتاق تمیز فضای ایزولهای است که میزان آلودگیها و ذرات معلق مثل ذرات گرد و غبار، بخار، میکروبها و … در آن باید متناسب با کاربری کلین روم مطابق با جداول و استانداردهای مربوط باشد.

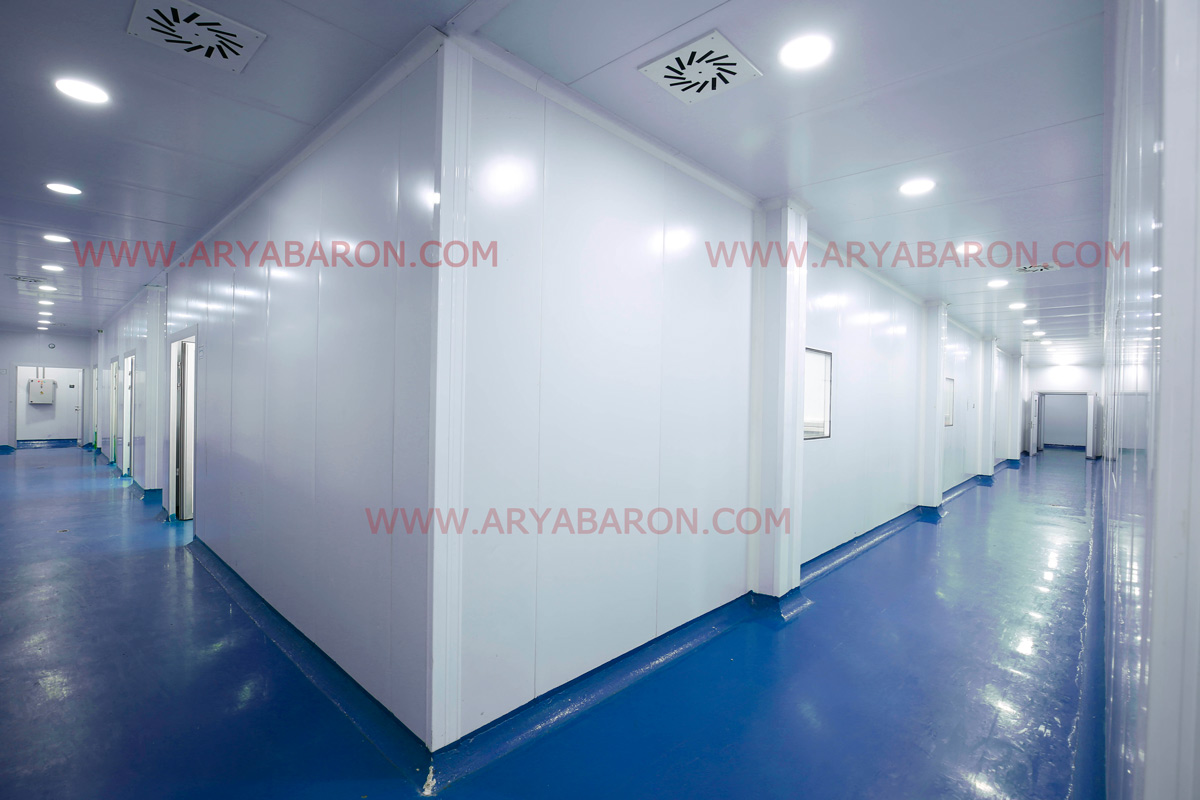

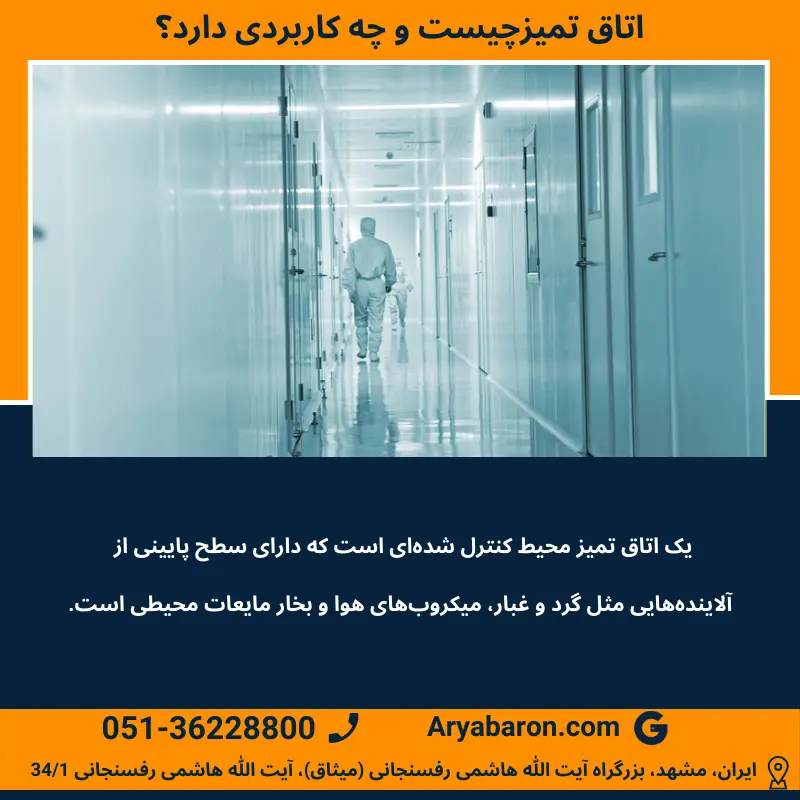

اتاق تمیز چیست و چه کاربردی دارد؟
کلین روم برای اینکه پیوسته هوای بدون ذرات را وارد اتاق تمیز کند باید تهویه هوا و سیستم فیلتراسیون داشته باشد. لباس اشخاصی که در اتاق تمیز مستقر هستند باید طوری باشد که ذرات از آن عبور نکند و لباس افراد نیز ذرهای تولید نکند. متریال استفاده شده در اتاق تمیز باید به گونهای باشد که ذرات معلق به وجود نیاورد و یا باعث پخش ذرات نشود.
اتاق تمیز چه ویژگیهایی دارد؟
کلین روم برای اینکه پیوسته هوای تمیز و بدون آلاینده وارد آن شود باید تهویه هوا و سیستم فیلتراسیون داشته باشد. لباس اشخاصی که در اتاق تمیز مستقر هستند باید طوری باشد که ذرات از آن عبور نکند و لباس افراد نیز ذرهای تولید نکند. به همین جهت افراد با پوشش خاص در این فضاها تردد میکنند. متریال استفاده شده در اتاق تمیز و سطوح دیوارها باید به گونهای باشد که ذرات معلق به وجود نیاورد و یا باعث پخش ذرات نشود.

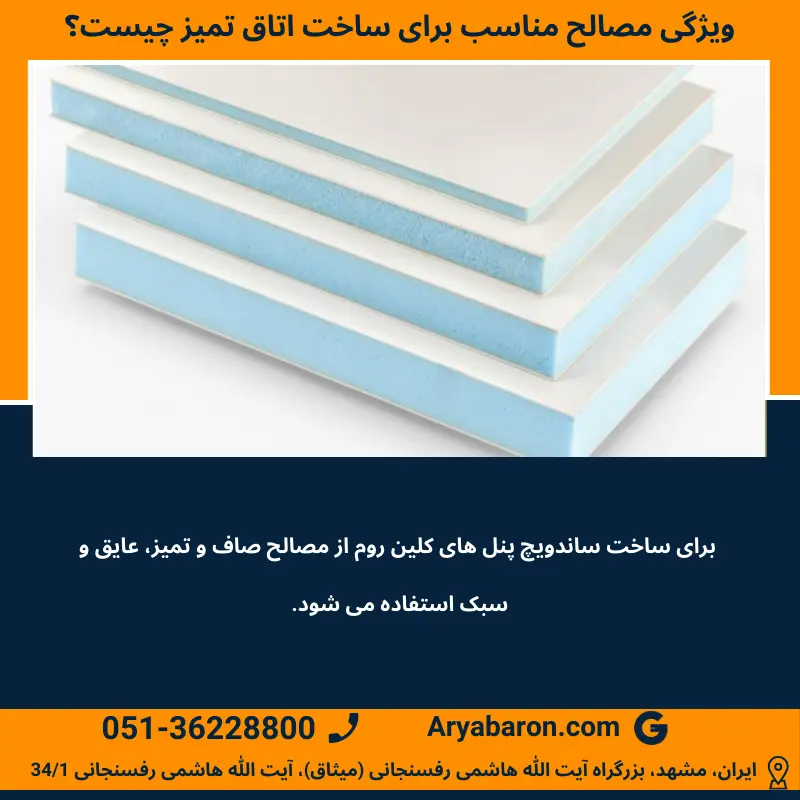

ویژگی مصالح مناسب برای ساخت اتاق تمیز چیست؟
مصالح مورد استفاده در پنل ساندویچی اتاق تمیز باید دارای ویژگیهای زیر باشند:
- صاف و تمیز
- عایق
- مقاوم در برابر مواد شیمیایی
- سبک
- جلوگیری از ورود هوا به داخل

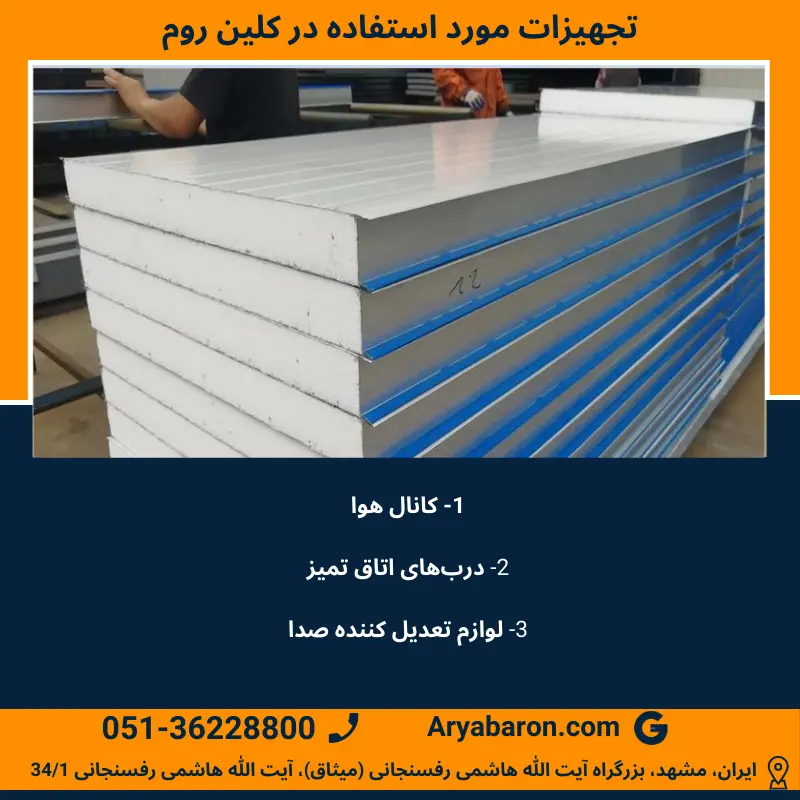

تجهیزات مورد استفاده در کلین روم
تجهیزات مورد استفاده در اتاقهای تمیز باید مانع جذب انواع آلایندهها و ذرههای معلق در هوا بشوند و علاوه بر این راه جریان هوا را دچار اختلال نکنند. تجهیزات اتاق تمیز در برابر مواد ضدعفونیکننده و مواد شوینده مقاوم باشد و به آسانی از سطح آن پاک شود. این تجهیزات عبارتند از:
- امکانات هواساز اتاق تمیز
- کانال هوا
- دربهای اتاقتمیز
- لوازم تعدیلکننده صدا
- عایقبندی صوتی و حرارتی
- پاسباکس
- فن فیلتر
- دستمال خاص اتاق تمیز
- میزهای کلین روم
- دوش هوا
- ساندویچ پانل

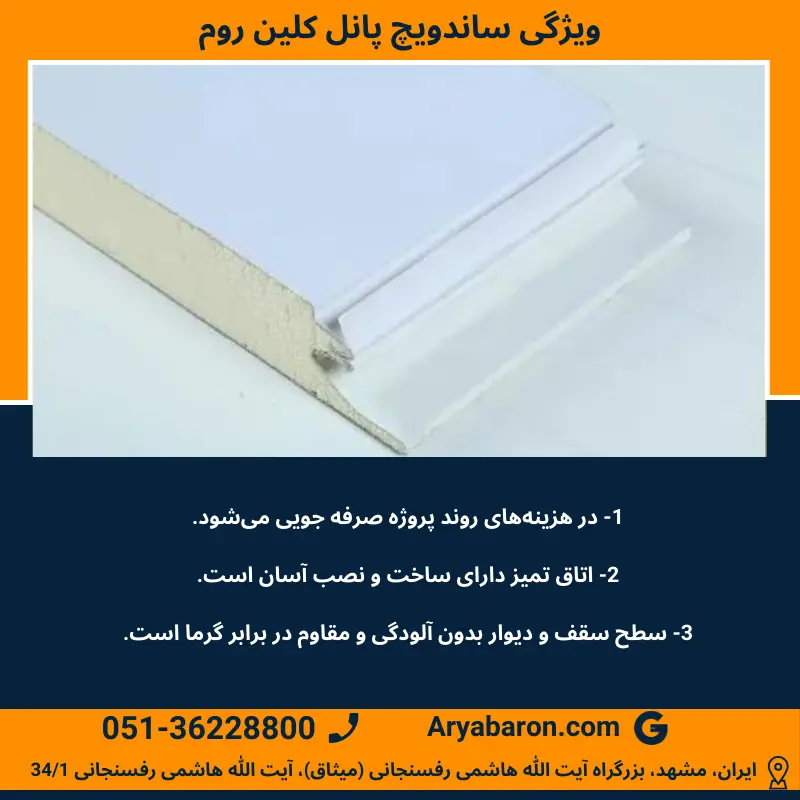

ویژگی ساندویچ پانل کلین روم
اتاق تمیز امکانات و مزایای زیادی دارد از جمله:
- کاربرد گسترده اتاق تمیز در درها، دیوارها، کفها و سقفها مورد مصرف است.
- سطح اتاق تمیز از صفحه فولاد رنگی، فولاد ضد زنگ و ملامین تشکیل شده است. با توجه به اینکه سطح کلین روم از فولاد ساخته شده، بنابراین مقاومت خوبی در برابر پوسیدگی و خوردگی دارد.
- تمام مواد هستهای کلین رومها از متریال مقاوم در برابر آتش و شعله است تا از تلفات مالی و جانی جلوگیری کنند.
- تمام صفحهی دو رو صاف در برابر لرزه و ضربه مقاومت دارد.
- پانل ساندویچی اتاق تمیز بهصورت دستی ساخته شده و توانایی تطبیق با سفارش و مونتاژهای مختلف را دارد.
- در هزینههای روند پروژه صرفهجویی میشود.
- اتاق تمیز ساخت و نصب آن آسان است.
- سطح سقف و دیوار بدون آلودگی و مقاوم در برابر گرما است.
- دارای عایق حرارتی استثنایی و از اینرو باعث کاهش مصرف انرژی میشود.
- اتاقهای تمیز میتوانند تا حداکثر دمای 60 درجه سانتیگراد کار کنند و بدون تغییر تا دمای 100 درجه سانتیگراد هم تحمل میکند.
- به دلیل اینکه میزان جذب آب کمی دارد، عمر پانل سردخانه را برای بالای 10 سال افزایش میدهد.
- با محیط زیست سازگار است.
- غیرقابلاحتراق و نسوز ساخته شده است.
- کاهش ارتعاشات متأثر از سر و صدا در خطوط تولید و ساختمانها را به حداکثر میرساند.
- دارای وزن سبک حدود 11 تا 30 کیلوگرم بر مترمربع است.
انواع ساندویچ پانل کلین روم و اتاق تمیز
انتخاب نوع ساندویچ پانل کلین روم باید بر اساس شرایط اتاق تمیز، نوع کاربری پروژه، میزان حساسیت به آلودگی، رطوبت، شستشو و الزامات نصب انجام شود. در آریا بارون، انواع ساندویچ پانل اتاق تمیز و کلینروم با توجه به نوع عایق، جنس ورق، ضخامت و محل استفاده قابل سفارش است تا برای دیوارها و سقف فضاهای بهداشتی، صنعتی، دارویی، غذایی، آزمایشگاهی و بیمارستانی انتخاب دقیقتری داشته باشید. ساختار کلینرومها برای حفظ ایزولاسیون استریل، نیازمند تفکیک سطوح بر اساس کاربری است. برای مثال در طراحیهای آریا بارون، برای بخشهای عمودی از ساندویچ پانل دیواری جهت حذف درزهای آلاینده استفاده میشود تا تضمینکننده پایداری جریان لایهای و استانداردهای فشار مثبت در اتاق تمیز باشد. اگر قصد خرید یا سفارش ساندویچ پانل اتاق تمیز را دارید، کافیست نیازهای خود را به کارشناسان ما اعلام کنید تا بر اساس نوع پروژه، مناسبترین مدل را پیشنهاد دهند و قیمت ساندویچ پانل کلین روم را به صورت دقیق برای شما برآورد نمایند.

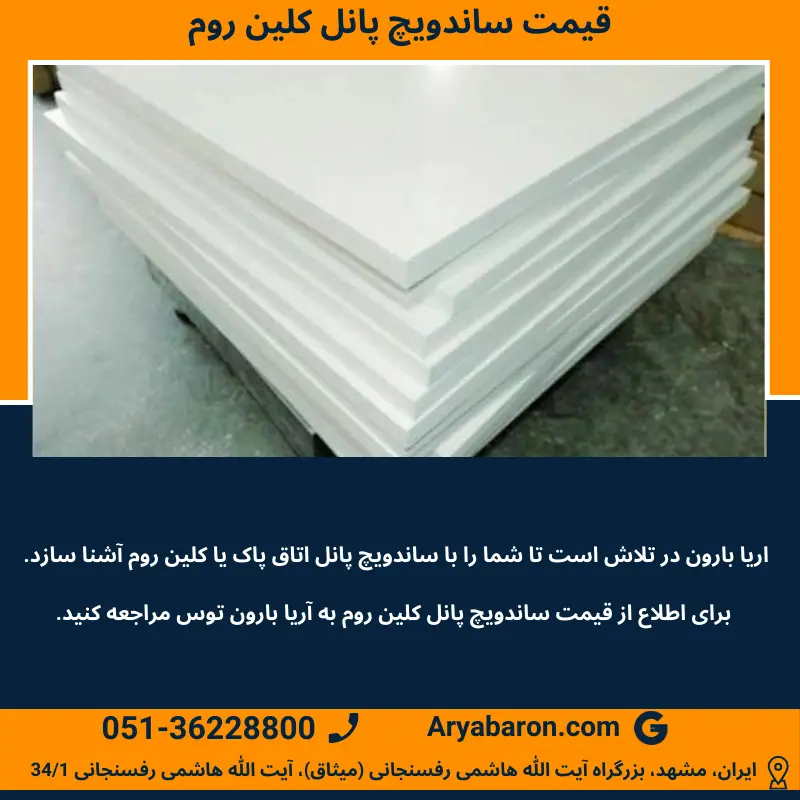

قیمت ساندویچ پانل کلین روم
هزینه ساندویچ پانل کلین روم از موضوعاتی است که برای مدیر پروژهها و کارفرمایان از عوامل تاثیرگذار به حساب میآید چراکه معمولا در متراژهای بالا خریداری میشود و همین مسئله شرایط همکاری بین تولیدکننده و مدیر پروژه را تحتتاثیر قرار میدهد. اتاقهای تمیز براساس مترمربع به مصرفکنندگان عرضه میشود.
به دلیل نوسانات نرخ دلار، تعرفه بازار و شرایط بحرانی تحریمها قیمت ثابتی برای اتاق تمیز نمیتوان ارائه داد و برای کسب اطلاع دقیق از آخرین تغییرات قیمت ساندویچ پانل کلین روم با کارشناسان ما از طریق شماره تلفنهای موجود در وب سایت ارتباط برقرار کنید. همچنین قیمت اتاق تمیز به مواردی مانند جنس ورق، مواد و عایق مورد استفاده، اندازه و ابعاد درخواستی و میزان سبکی آن بستگی دارد. همچنین ساندویچ پانلهای بهکاربردهشده در اتاق تمیز اگر دارای اتصالات نامرئی باشند، گرانتر هستند زیرا تعداد فولاد بیشتری در ساخت آنها استفاده شده است. متناسب با نیاز مشتریان میتوان اتاق تمیز را طراحی و تولید کرد و در حقیقت براساس نوع کاربرد و نیاز میتوان کلین روم در انواع مختلف با ابعاد و ویژگیهای گوناگون برای رفع نیاز خریداران آنها را ساخت.
قیمت ساندویچ پانل کلین روم
| ضخامت پانل | قیمت / متر مربع (ریال) | فوم | نوع |
|---|---|---|---|
| 4 سانتی متر | 32,410,000 | B2 | صاف |
| 6 سانتی متر | 38,240,000 | B2 | صاف |
| 8 سانتی متر | 44,990,000 | B2 | صاف |
| 10 سانتی متر | 54,040,000 | B2 | صاف |

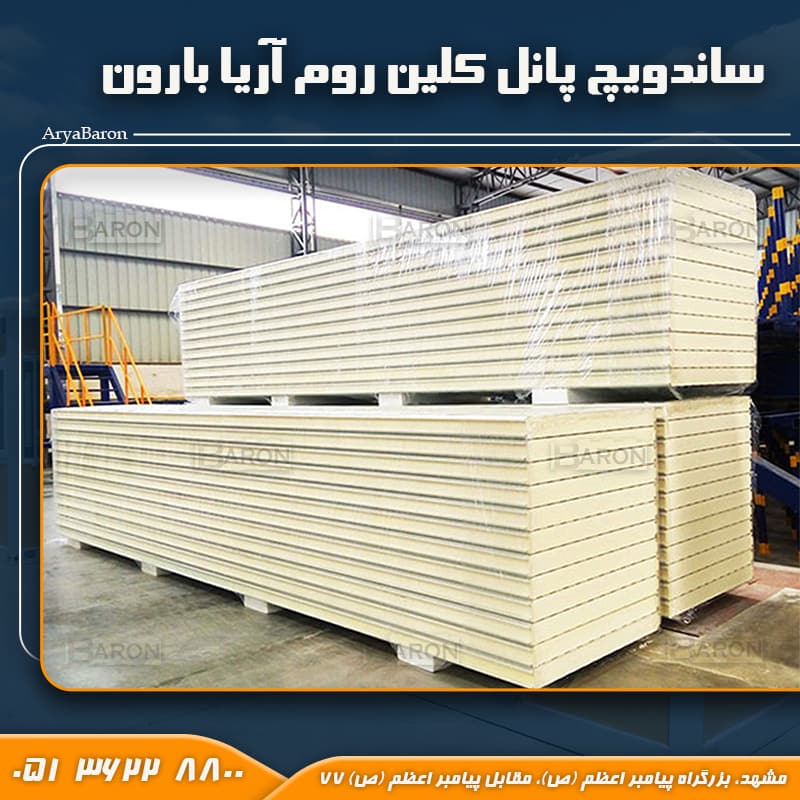

خرید و سفارش ساندویچ پانل کلین روم برای اتاق تمیز
آریا بارون به عنوان تولیدکننده ساندویچ پانل اتاق تمیز، این اطمینان را به شما میدهد که ساندویچ پانل سقفی و دیواری پروژههای دارویی، غذایی، آزمایشگاهی و صنعتی، دقیقا طبق استانداردهای فنی طراحی و عرضه میشوند. از آنجا که هر پروژه کلینروم، منطق اجرایی و ضخامت ورق اختصاصی خود را میطلبد، تصمیمگیری عجولانه میتواند منجر به اتلاف بودجه یا ناتوانی در تاییدیههای بهداشتی شود. کارشناسان ما با تحلیل نیاز محیط، بهترین ترکیب متریال را پیشنهاد میدهند تا علاوه بر تضمین کارایی، هزینههای نهایی پروژه نیز بهینه باشد. اگر برای خرید ساندویچ پانل کلین روم یا اتاق تمیز با مشخصات فنی دقیق در مرحله تصمیمگیری هستید، کافیست مشخصات پروژه خود را به واحد فروش اعلام کنید و مشاوره تخصصی دریافت نمایید.
معیارهای فنی برای انتخاب ساندویچ پانل اتاق تمیز (کلین روم)
ساندویچ پانلهای کلینروم آریا بارون، مطابق با الزامات سختگیرانه GMP و استاندارد بینالمللی ISO 14644 برای صنایع دارویی و آزمایشگاهی طراحی و تولید میشوند. هر محیط، بر اساس کلاس تمیزی (ISO) و ماهیت فرآیندهای تولید، نیاز به ترکیب متریال خاصی دارد که بتواند علاوه بر ایزولاسیون حرارتی، استانداردهای سختگیرانه آنتیباکتریال را نیز تامین کند. در جدول زیر مشخصات پانلهای کلین روم را بر اساس حساسیت و نوع کاربری محیط دستهبندی کردهایم تا انتخابی آگاهانه داشته باشید.
| نوع صنعت | کلاس تمیزی پیشنهادی (ISO) | جنس ورق توصیه شده | نوع عایق (Core) | ویژگی کلیدی اجرا |
|---|---|---|---|---|
| دارویی و واکسن | کلاس 5 تا 6 | استنلس استیل | PIR (ضد حریق) | اتصالات کاملاً آببند (پیچمخفی) |
| تجهیزات پزشکی | کلاس 6 تا 7 | گالوانیزه پیشرنگ | PUR | آنتیباکتریال با قابلیت شستشوی مداوم |
| آزمایشگاهها | کلاس 7 | آلوزینک | PIR | مقاومت شیمیایی بالا (در برابر اسیدها) |
| صنایع الکترونیک | کلاس 7 تا 8 | گالوانیزه پیشرنگ | PUR | خاصیت آنتیاستاتیک (ضد جرقه) |
| صنایع غذایی خاص | کلاس 8 | استنلس استیل / آلومینیوم | PIR | مقاومت در برابر رطوبت و کپکزدگی |

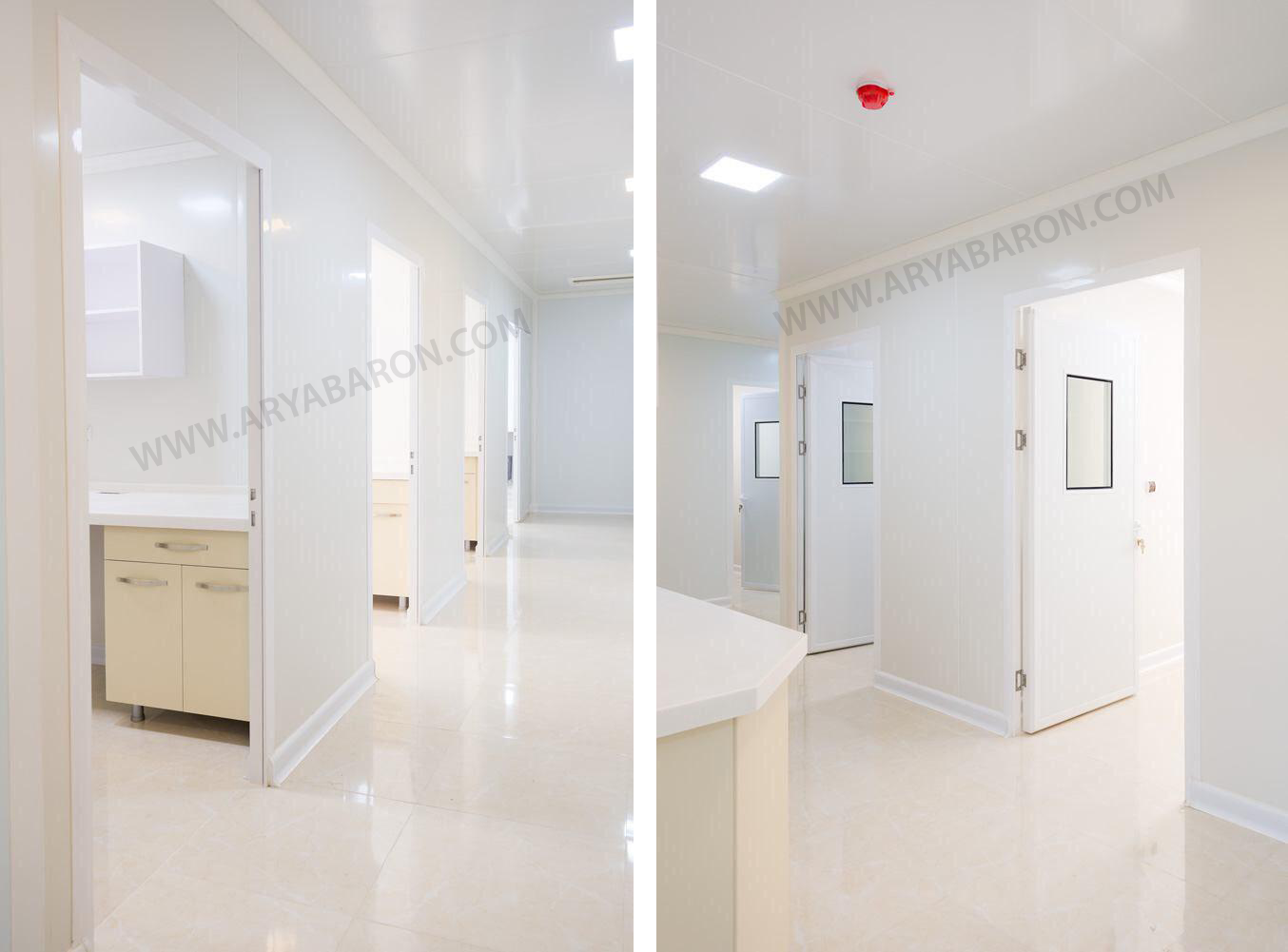

کاربرد ساندویچ پنل کلین روم
همانطور که در بالا گفتیم، پنل ساندویچی اتاق تمیز عملاً در هر صنعتی که حساسیت زیادی در تولید دارد، کاربرد دارد. اتاق تمیز بهطور وسیع در صنایع مختلفی مانند:
- داروسازی
- در تولید آنتیبیوتیک
- آمپولپرکنی
- نیمههادیها
- در جراحی دقیق، حساس و معمولی
- اتاق نوزادان
- اتاق بیماران تحت نظارت مخصوص
- صنعت هوایی و هواپیمایی
- سیستم ناوبری
- الکترونیک
- اپتیک
- تولید لیزر
- صنعت تولید قطعات الکترونیکی
- وزارت نیرو و انرژی
- علوم زیستی
- تولید مواد غذایی
- تجهیزات پزشکی
- آرایشی-بهداشتی

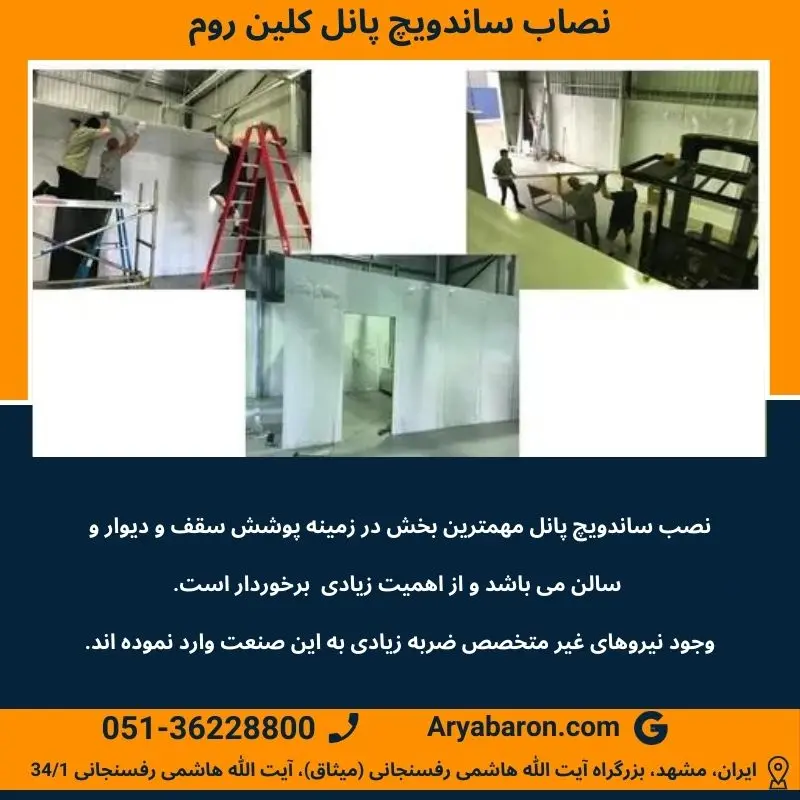

نصاب ساندویچ پانل کلین روم
یکی از بخشهای مهم در پوشش دیوار و سقف، نصب ساندویچ پانل کلین روم است و از اهمیت بسیاری برخوردار است. باید توجه داشته باشید که بهکارگیری نیروی غیرمتخصص و پیمانکاران نابلد خسارتهای زیادی وارد میکنند. نصب پنل ساندویچی اتاق تمیز به دو دلیل توسط نصاب صورت میگیرد؛ اول اینکه هوا بندی، آببندی و تضمین کیفیت کلین روم بسیار مهم است و دوم اینکه کلین روم از دو بخش فوم و عایق تشکیل شده است که برای اجرای پوشش سقف و دیوار نصب آن خیلی حساس است.
سوالات متداول ساندویچ پانل کلین روم
بهترین تولید کننده ساندویچ پانل اتاق تمیز کیست؟
آریا بارون با تکیه بر زیرساختهای مهندسی پیشرفته و رعایت استانداردهای ایزو (ISO) در تولید ورقهای آنتیباکتریال و سیستمهای اتصالات پیچمخفی، بهترین گزینه برای تأمین متریال پروژههای حساس دارویی و بیمارستانی است.
برای خرید ساندویچ پانل کلین روم به چه نکاتی توجه کنیم؟
بررسی کلاس تمیزی پروژه، جنس ورق (استیل یا گالوانیزه)، نوع عایق (PUR/PIR) و اطمینان از حذف درزها در سیستم اتصال برای جلوگیری از نفوذ گرد و غبار ضروری است.
انواع ساندویچ پانل اتاق تمیز چه تفاوتهایی دارند؟
تفاوت اصلی در جنس ورق رویه (مقاومت شیمیایی)، نوع هسته عایق (میزان عایق حرارتی و نسوز بودن) و سیستم اتصال (پیچمخفی برای حذف درزها) است که متناسب با نوع کاربری پروژه انتخاب میشوند.
نحوه عملکرد ساندویچ پانلهای اتاق تمیز چگونه است؟
در طراحی این مدل از پنل ساندویچی سیستم تهویه مطبوع علاوه بر جریان داشتن هوای تازه خارج از اتاق، آلودگیها نیز از آن حذف میشود. برای این کار از وسایلی مانند بویلر، هواساز هایژینک و چیلر که وسایل سرمایشی و گرمایشی هستند، استفاده میشود تا رطوبت لازم هوای اتاق را تأمین کنند.
در انتخاب پنل ساندویچی کلین روم به چه نکاتی توجه کنیم؟
اعتبار و نام شرکت تولید کننده
اندازه قطر ورق پایه
اندازه قطر لایه آلومینیوم
درصد دانسیته و کیفیت آن
نوع ورق، چسب و فوم به کاربرده شده در آنها
قطر رنگ
اندازه فشردگی فوم
دیوارهای اتاق تمیز از چه موادی ساخته شده است؟
اتاقهای تمیز با فشردگی بالا معمولا از آلومینیوم ساخته شده اند و اینگونه اتاقهای تمیز معمولا کارایی بهتری دارند چرا که آلومینیوم بادوام و سبک است و مهمترین دلیل استفاده از آن این است که با گذر زمان، ذرات معلق تولید نمیکند یا اجازه ورود نمیدهد.
قیمت ساندویچ پانل اتاق تمیز چگونه محاسبه میشود؟
قیمت بر اساس متراژ کل، ضخامت پانل، نوع ورق (استنلس استیل یا گالوانیزه) و مشخصات فنی عایق محاسبه میشود.

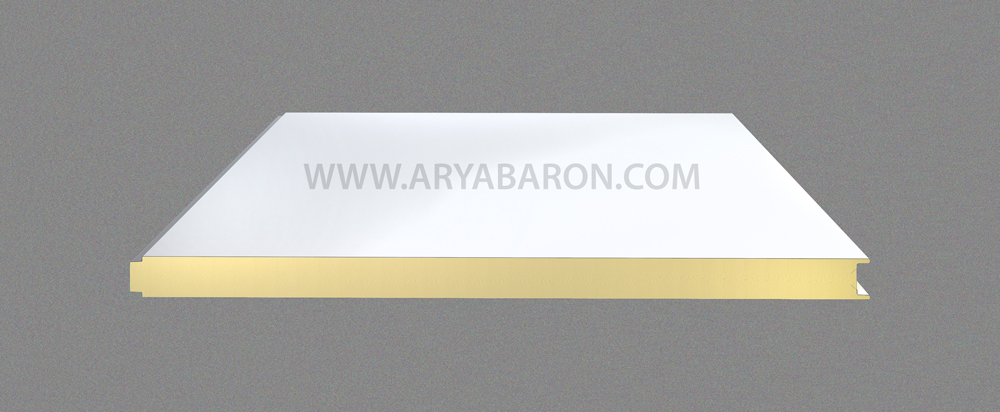

ابعاد و مشخصات فنی ساندویچ پانل کلین روم
ضخامت ورق ساندویچ پانلهای کلین روم بین 0/4 تا 0/7 میلیمتر و ضخامت پانلها بین 50 تا 120 میلیمتر تعیین میشود. جنس لایه عایق معمولاً پشم سنگ یا پلی اورتان کندسوز یا PIR متناسب با نوع کاربری کلین روم انتخاب میگردد. تعداد درز اتصال ایجاد شده بین پانلها یک پارامتر منفی در کلینرومها است و استفاده از پانلهای عریض 120 سانتیمتری راهکار مناسبی برای کاهش تعداد درزها و آلودگیها و به دنبال آن صرفه جویی در هزینهها است. آریا بارون متناسب با خواسته خریدار ساندویچ پانلهای کلین روم با عرض 120 سانتیمتر در ضخامتهای مختلف با جنس استنلس استیل، گالوالوم، گالوانیزه یا آلومینیوم پیشرنگشده و همچنین عایق PVC پلییورتان تولید و عرضه میکند.

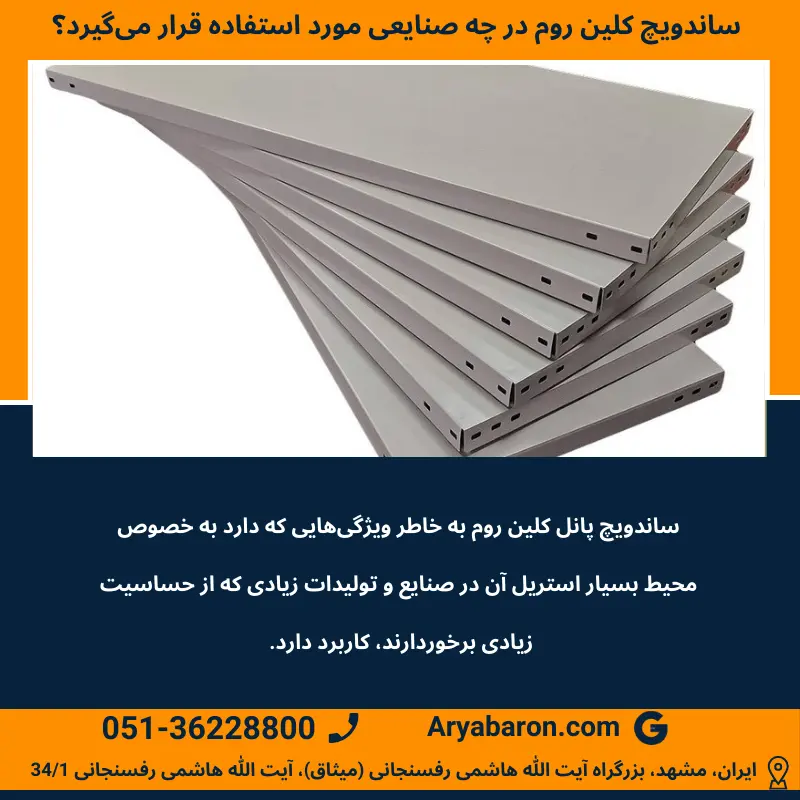

ساندویچ کلین روم در چه صنایعی مورد استفاده قرار میگیرد؟
از پنل ساندویچی کلین روم در صنایعی مانند کامپیوتر، داروسازی، خودرویی، غذایی، فضایی، صنایع اپتیک، الکترونیک و … کاربرد دارد.
اندازهها
| (x) (mm) | 150 – 200 – 120 – 100 – 90 – 80 – 70 – 60 – 50 – 40 – 30 |
| عرض مفید (mm) | 1120 |
| عرض غیر مفید (mm) | 1185 |
| حداکثر طول | در طولهای دلخواه و بسته به شرایط حملونقل |
لایه عایق
| فشردگی (دانسیته) | 40±2kg/m³ |
| ضریب انتقال حرارت | 0/0159W/(m.K) |

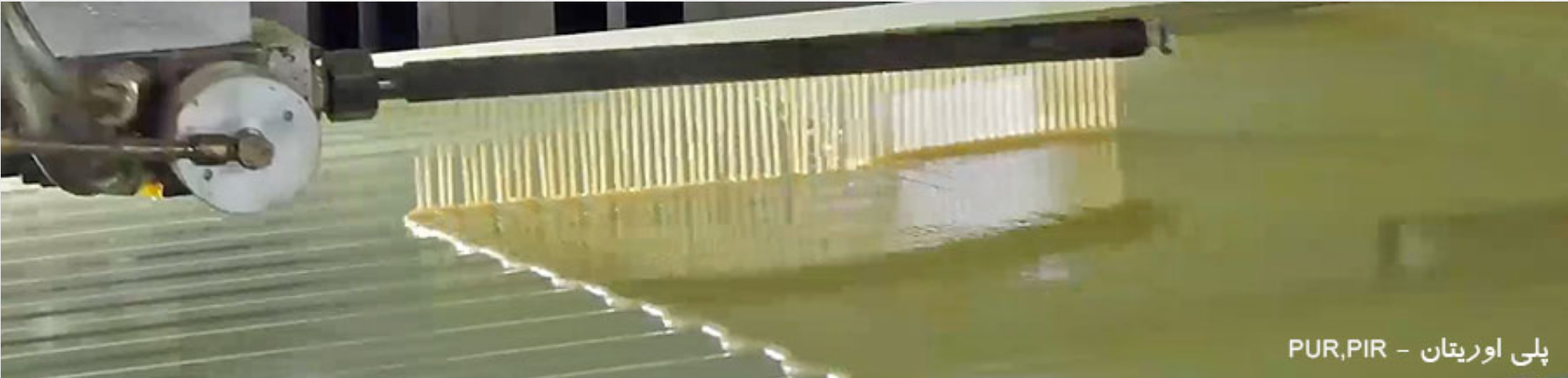

| نوع فوم | PUR (B2), PIR |
لایه رویه و زیره
| ورق رویه و زیره | گالوانیزه پیشرنگشده /آلوزینک پیشرنگشده / آلومینیوم پیشرنگشده |
| ضخامت ورق | 0.3 تا 0.7 میلیمتر |
| نوع فرم دهی | بدون نورد |
