ساندویچ پانل سقفی شادولاین مدل ایتالیا با عایق پلی استایرن و بدون تزریق فوم در دو لبه

ساختار لایه‌بندی ورق فلزی و فوم EPS

پایداری یکپارچه پنل ۵ گام طرح ایتالیا با فوم پلی‌استایرن و بدون تزریق فوم در دو لبه از طریق اتصال مکانیکی و چسبندگی بایندرهای ساختاری میان ورق‌های فلزی و بلوک‌های فوم یونولیت نسوز (کلاس کندسوز B1) در فرآیند تولید کانتینیوس تامین می‌گردد. خطوط نورد پیوسته کارخانه، این مقطع را در دو آرایش یک رو ورق (با لایه زیرین فویل مسلح، متالایز یا کرافت) و دو رو ورق فلزی متناسب با تیراژ درخواستی تولید می‌کند.

البته مهندسان طراح می‌توانند برای آشنایی با سایر الگوهای باربر، ضخامت‌های عایق و انواع فرمینگ‌های پوشش سقف، مشخصات جامع دسته ساندویچ پانل سقفی را نیز مورد بررسی قرار دهند. ساختار لایه‌بندی این محصول به شرح زیر است:

• هندسه ۵ گام و تلورانس ابعادی: پروفیل بیرونی دارای ۵ برآمدگی ذوزنقه‌ای به منظور تسریع خروج رواناب باران است. عرض اسمی شیت ۱۲۰۰ الی ۱۲۱۷ میلی‌متر بوده که پس از درگیر شدن اورلپ در محل اتصال نری و مادگی، عرض مفید پوشش دقیقا ۱۱۲۰ میلی‌متر حاصل می‌شود.

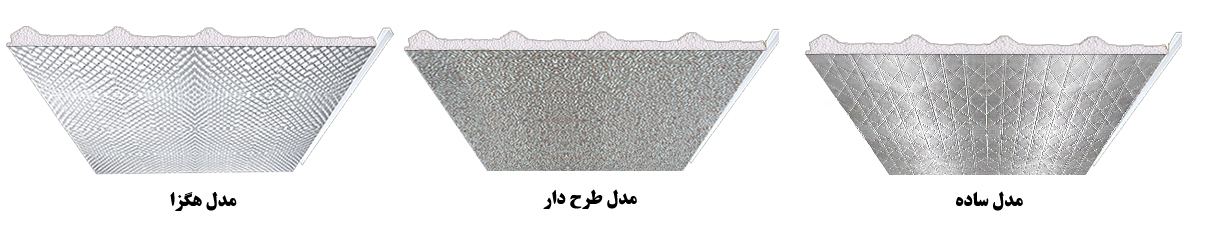

• شیت‌های پوششی رویه و زیره: در ساختار دو رو ورق، هر دو سمت از شیت‌های گالوانیزه پیش‌رنگ کوره‌ای یا آلوزینک استاندارد (با روکش ۵۵٪ آلومینیوم، روی و سیلیکون) در ضخامت‌های ۰.۴ تا ۰.۷ میلی‌متر با پوشش رنگ سوپرپلی‌استر ۲۵ میکرون فرم داده می‌شوند؛ همچنین در ساختار یک رو ورق، پوشش لایه زیرین با فویل آلومینیوم مسلح نخ‌دار، کاغذ کرافت یا لایه‌های متالایز اجرا می‌گردد تا وزن کل پنل مجددا کاهش یابد.
• هسته متراکم پلی استایرن انبساطی (بدون فوم لبه): فضای میانی با فوم صلب EPS با ضخامت‌های ۳۰ تا ۱۵۰ میلی‌متر پر می‌شود. ساختار سلول‌بسته این فوم عایق‌بندی حرارتی ایده‌آلی در برابر تبادل گرما و سرما فراهم کرده، غیرقابل حل در آب و کاملا ضدپوسیدگی است و امتداد یکنواخت آن تا لبه‌های جانبی فاق و زبانه، اجرای کارگاهی را برای نصابان تسهیل می‌سازد.

مشخصات فنی ساندویچ پانل سقفی شادولاین مدل ایتالیا با عایق پلی استایرن بدون تزریق فوم دو لبه

ساندویچ پانل سقفی شادولاین مدل ایتالیا با عایق پلی استایرن و بدون تزریق فوم در دو لبه، به صورت تولید سفارشی و متناسب با تیراژ پروژه‌های انبوه‌سازی بر روی خط نورد پیوسته عرضه می‌گردد. همچنین برای پروژه‌هایی با الزامات باربری یا شرایط عایق‌بندی متفاوت، بررسی ویژگی‌های فنی و رده‌های مختلف ساندویچ پانل شادولاین مدل ایتالیا امکان انتخاب دقیق‌ترین مقطع را برای طراحان فراهم می‌سازد.

مشخصات مهندسی، بازه ضخامت‌ها و تلورانس‌های مجاز کارخانه‌ای این محصول در جدول زیر آورده شده است:

مزایای فنی پانل سقفی شادولاین مدل ایتالیا با عایق یونولیت فشرده و بدون تزریق فوم

به‌کارگیری فرمینگ ۵ گام با عایق پلی استایرن استاندارد، راهکاری اثبات‌ شده جهت شتاب‌بخشی به زمان‌بندی پروژه و کاهش کل هزینه‌های عمرانی به شمار می‌رود؛ مهم‌ترین مزایا عبارتند از:

• صرفه‌جویی چشمگیر در هزینه‌های اسکلت فولادی: با توجه به وزن ناچیز فوم یونولیت، طراحان سازه می‌توانند مقاطع تیرها، ستون‌ها و فواصل لاپه‌بندی را سبک‌تر محاسبه کرده و هزینه فولاد مصرفی سوله را به شکل ملموسی کاهش دهند.
• پوشش سقف با حداکثر عرض کارکردی ۱۱۲۰ میلی‌متر: وجود ۵ گام ذوزنقه‌ای موجب می‌شود مقطع مدل ایتالیا نسبت به نمونه‌های ۳ گام، درزهای اورلپ کمتری تولید کرده و مصرف بست‌ها و پیچ‌های سرمته‌دار را تا ۱۵ درصد کم کند.
• عایق‌بندی حرارتی پایدار با ساختار بسته پلی‌استایرن: دندانه‌های هوای محبوس در دانه‌های پلیمری فوم EPS از هدررفت انرژی و ورود گرمای محیطی در فصول گرم ممانعت به عمل می‌آورند.
• امکان تولید در تیپ یک رو ورق فوق‌اقتصادی: کارفرمایان پروژه‌هایی نظیر سالن‌های دپو کالا یا سایبان‌ها می‌توانند با انتخاب لایه فویل زیرین به جای شیت فلزی، هزینه خرید مصالح را به حداقل ممکن برسانند.

کاربردهای اختصاصی پانل سقفی ایتالیا ۵ گام پلی استایرن بدون تزریق فوم در دو لبه

سبکی وزن و بهای اقتصادی، این محصول را به انتخابی هوشمندانه برای سازه‌های متراژ بالا تبدیل ساخته است؛ کاربردهای هدف این مقطع شامل موارد زیر است:

• سوله‌ها و کارگاه‌های صنعتی عمومی در اقلیم‌های معتدل، خشک و کم‌رطوبت
• انبارهای بزرگ نگهداری اقلام غیرآتش‌زا، انبار قطعات و سوله‌های ترانزیت کالا
• سالن‌های ورزشی، سوله‌های آموزشی و ساختمان‌های موقت یا پیش‌ساخته
• سایبان‌های صنعتی، پارکینگ‌های مسقف عمومی و ایستگاه‌های بارگیری
• سازه‌های اسکلت‌فلزی سبک (LSF) که تحمل بار مرده عایق‌های سنگین را ندارند
• پروژه‌های انبوه‌سازی و فضاهایی با اولویت مدیریت حداکثری بودجه عمرانی

استعلام قیمت هر متر مربع ساندویچ پانل سقفی شادولاین مدل ایتالیا با عایق پلی استایرن و بدون تزریق فوم در 2 لبه

برآورد مالی این پوشش سبک و اقتصادی، مستقیما تابع شاخص‌های فنی قیدشده در دفترچه محاسبات دهانه و اقلیم جغرافیایی پروژه است؛ مهم‌ترین متغیرهای دخیل در ارزش‌گذاری ریالی عبارتند از:

• ترکیب متریال ورق زیرین: انتخاب میان ساختار دو رو ورق یا جایگزینی لایه تحتانی با فویل مسلح نخ‌دار، کاغذ کرافت صنعتی یا متالایز، بهای هر متر مربع پنل را تا حد قابل توجهی تغییر می‌دهد.
• کالیبراسیون ضخامت و فشردگی فوم EPS: تعیین ضخامت پلی‌استایرن بر اساس الزامات صرفه‌جویی انرژی و چگالی گرانول‌های انبساطی حجم مصالح پلیمری پایه را رقم می‌زند.
• گرید آلیاژی و ضخامت ورق بیرونی: بهره‌گیری از ورق‌های آلوزینک ضدخوردگی یا گالوانیزه پیش‌رنگ در بازه ۰.۴ تا ۰.۷ میلی‌متر، وزن فیزیکی فولاد مصرفی در واحد سطح را متغیر می‌سازد.
• صورت‌حساب بر مبنای عرض مفید ۱۱۲۰ میلی‌متر: محاسبه نهایی متراژ پوشش دقیقا بر اساس سطح مفید و کارکردی ۱۱۲ سانتی‌متری انجام می‌پذیرد تا مشتری بابت ناحیه هم‌پوشانی گام پنجم هزینه اضافه‌ای متحمل نشود.

جهت تخمین ابعاد دقیق از خط‌الرأس تاج تا حوضچه آبرو و برآورد مساحت کل، استفاده از ابزار محاسبه گر آنلاین متراژ سوله مسیر پیش‌بینی مصالح را کوتاه می‌نماید.

مراحل ثبت سفارش و خرید سفارشی پانل سقفی ۵ گام با هسته EPS بدون تزریق فوم از خط تولید آریا بارون

تولید مستقیم از کارخانه امکان سفارشی‌سازی طول شاخه‌ها (از ۲ الی ۱۴ متر) را متناسب با نقشه تیرریزی سقف فراهم می‌آورد تا پرت متریال در مرحله مونتاژ به صفر میل کند. پیمانکاران و خریداران می‌توانند فایل نقشه‌های اتوکد (DWG) یا مشخصات دهانه و شیب سقف را ارسال فرمایند تا تیم فنی آریا بارون پس از بهینه‌سازی نقشه شاپ‌درائینگ و فهرست قطعات تکمیلی، پیش‌فاکتور رسمی را با درج زمان‌بندی نورد صادر نماید. برای ارزیابی ضخامت مناسب، دریافت سمپل‌های رنگی و هماهنگی ظرفیت تولید سفارش‌های انبوه‌سازی، کارشناسان مهندسی فروش آریا بارون پاسخگوی تماس شما هستند.
