ساندویچ پانل سقفی شادولاین مدل آلمان با عایق پلی استایرن و بدون تزریق فوم در دو لبه
ساندویچ پانل سقفی شادولاین مدل آلمان با عایق پلی استایرن و بدون تزریق فوم در دو لبه، از مقاطع ذوزنقهای گام بلند با قله ۴۰ میلیمتری و عرض مفید ۹۴.۵ سانتیمتر است که با هسته فوم پلیاستایرن انبساطی نسوز (EPS) تولید میشود. این ساختار با حذف تزریق جانبی فوم پلییورتان، سبکترین وزن سازهای و اقتصادیترین قیمت هر متر مربع را برای پوشش سقف سولههای صنعتی، انبارهای عمومی و سالنهای تولیدی فراهم میآورد.
چنانچه برای بهینهسازی هزینههای اجرایی پروژه خود به دنبال پوششی استاندارد با ابعاد سفارشی هستید، جهت استعلام قیمت روز کارخانه، دریافت نقشه شاپ رایگان و صدور فوری پیشفاکتور رسمی با مهندسان فروش آریا بارون تماس بگیرید.
انتخاب هوشمندانه ساندویچ پانل سقفی شادولاین مدل آلمان با عایق EPS بدون تزریق فوم 2 لبه متناسب با آبوهوا
ظرفیت باربری و استحکام مکانیکی ساندویچ پانلهای سقفی به ابعاد هندسی ذوزنقهها، تعداد گامها در عرض پانل و مشخصات ورق رویه وابسته است. محاسبه مقطع ایدهآل باید دقیقا بر پایه فواصل لاپهها (پرلینها)، زاویه شیب سقف، حداکثر شدت وزش باد، حجم بارش برف و مجموع بارهای زنده وارده به سوله انجام گیرد.
در اقلیمهای خشک و کمبارش که فاصله تکیهگاههای سقف کوتاه طراحی شده، بهکارگیری مقاطع با گامهای بسیار درشت توجیه فنی ندارد و تنها باعث سنگین شدن بار مرده سازه و افزایش هزینههای پروژه میشود؛ همچنین در سقفهایی با شیب تند، به دلیل تخلیه سریع بار برف، نیاز به مقاطع فوقسنگین به حداقل میرسد.
در این سناریوها، پانلهای عریض ۱.۲ متری انتخابی هوشمندانه به شمار میروند؛ چرا که با کاهش خطوط اورلپ، کاهش مصرف پیچهای سرمته و تسریع روند نصب، هزینههای حملونقل و اجرای پوشش سقف را به شکل محسوسی پایین میآورند. دستیابی به استاندارد تولید این پانلهای عریض نیازمند خطوط پیوسته پیشرفته و فناوری مدرن است؛ قابلیتی که برندهای معتبر بینالمللی نیز برای ارائه گزینههای منعطف به مهندسان از آن بهره میبرند.
کارخانه آریا بارون توس نیز با راهاندازی خطوط تمام اتوماتیک، برای نخستین بار در کشور مجموعهای از مقاطع ذوزنقهای متنوع را متناسب با الزامات اقلیمی و محاسبات مهندسی مختلف تولید و نامگذاری کرده است.

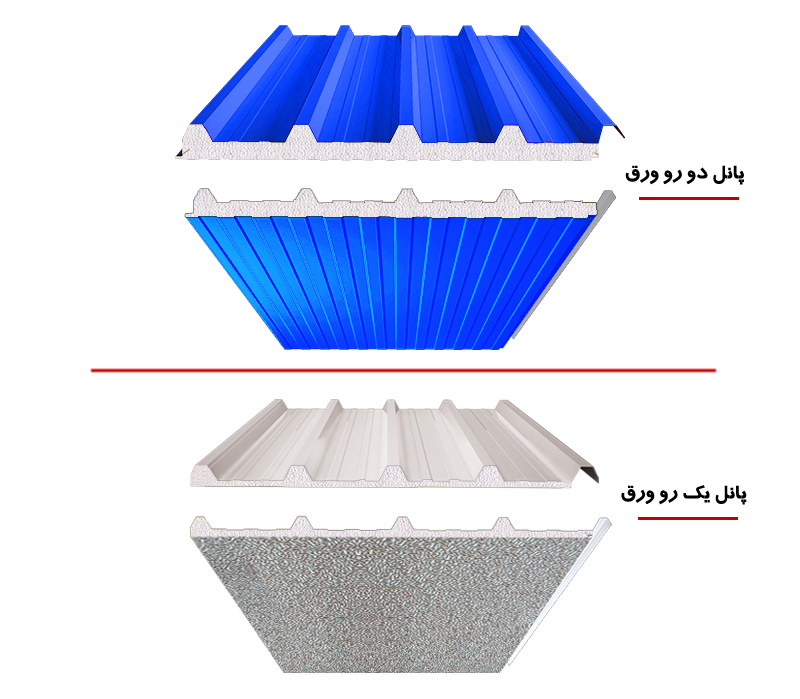

اندازه های دو رو ورق
اندازه های یک رو ورق
جنس لایه عایق
جنس لایه رویه
رنگ و طرح ورق رویه متداول در تولیدات آریا بارون
سایر RAL های رنگ بر اساس خواسته مشتری قابل تولید می باشد.
جنس لایه زیره

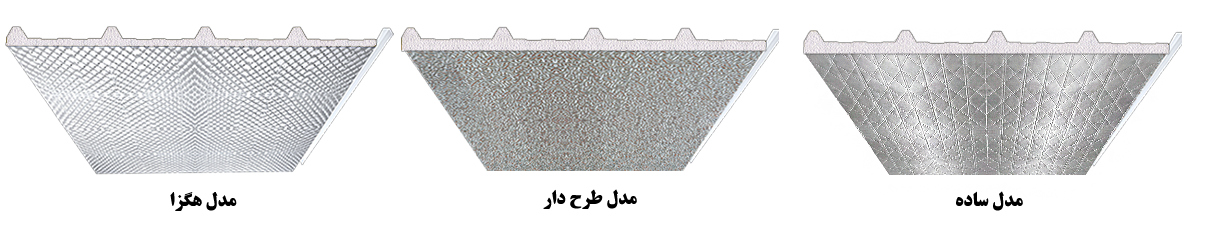

مدل فویل های لایه زیره در پانل های یک رو ورق

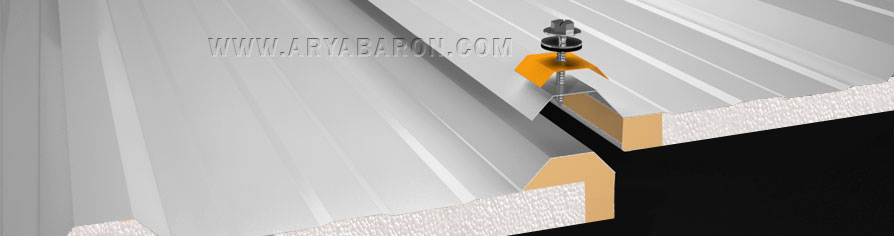

نصب دو / یک رو ورق
مشخصات فنی ساندویچ پانل سقفی شادولاین مدل آلمان با عایق پلی استایرن و بدون تزریق فوم در دو لبه
پانل سقفی شادولاین مدل آلمان با ترکیب صلبیت قلههای ۴۰ میلیمتری و هسته فوقسبک پلیاستایرن، بالاترین کارایی اقتصادی را در دهانههای استاندارد پرلینها پدید میآورد. مشخصات ابعادی، فیزیکی و جنس متریال این محصول در جدول زیر ارائه شده است:
| مشخصه فنی | استاندارد و مقدار تولیدی آریا بارون |
|---|---|
| نوع پروفیل فرمدهی | شادولاین طرح آلمان (ذوزنقهای گام ۴۰ میلیمتر) |
| عرض اسمی (کل) | ۱۰۸۰ میلیمتر |
| عرض مفید اجرایی (پوشش) | ۹۴۵ میلیمتر (۹۴.۵ سانتیمتر) |
| نوع هسته عایق میانی | پلیاستایرن انبساطی کندسوز (EPS ضدآتش گرید F) |
| دانسیته عایق پلیاستایرن | ۱۵ الی ۲۵ کیلوگرم بر متر مکعب (kg/m³) |
| ساختار اتصال لبهها | بدون تزریق فوم در ۲ لبه طولی (اقتصادی و بدون بار اضافه) |
| بازه ضخامت عایق (دو رو و یک رو ورق) | ۴۰، ۵۰، ۶۰، ۸۰، ۱۰۰، ۱۲۰ و ۱۵۰ میلیمتر |
| طول پانل | ۲ الی ۱۴ متر (برش سفارشی متناسب با طول شیب سقف) |
| جنس لایه رویه | ورق گالوانیزه یا آلوزینک رنگی کورهای (۰.۴ تا ۰.۷ میلیمتر) / آلومینیوم |
| جنس لایه زیره | ورق فولادی فرمدار، فویل هگزا آلومینیومی مسلح، متالایز یا کاغذ کرافت |
| ضریب هدایت حرارتی (λ) | ۰.۰۳۶ الی ۰.۰۳۸ وات بر متر کلوین (W/m·K) |
اگر میخواهید مدلهای دیگر را مشاهده نموده یا قیمت کارخانه را بررسی کنید، به صفحه ساندویچ پانل شادولاین مراجعه کنید تا همه مدلهای سقفی را با هم مقایسه کنید.
چرا مدل پلیاستایرن بدون تزریق فوم در ۲ لبه انتخاب اول پروژههای بزرگ است؟
در پروژههای عمرانی مقیاسبزرگ، مدیریت همزمان بودجه اجرایی، سرعت پیشبرد کار و کاهش بار مرده وارد بر اسکلت فلزی، اولویت اصلی کارفرمایان و مهندسان سازه است. ساندویچ پانل سقفی مدل آلمان با عایق پلیاستایرن (EPS) و ساختار دو لبه آزاد، به عنوان یکی از سبکترین و مقرونبهصرفهترین مقاطع در خانواده ساندویچ پانل سقفی شادولاین مدل آلمان شناخته میشود که مقاومت خمشی بالا را با کمترین هزینه پوشش سقف فراهم میآورد. این محصول، دقیقا با هدف پاسخ به این نیازهای مهندسی و اقتصادی در خطوط تولید آریا بارون فرمدهی میشود و مزایای رقابتی زیر را برای این دسته از پروژهها پدید میآورد:
- حداکثر صرفه اقتصادی در متراژهای بالا: حذف تزریق جانبی فوم و بهرهگیری از هسته EPS، بهای تمامشده هر متر مربع پوشش سقف را در پروژههای هکتاری، مرغداریها، سالنهای پرورش قارچ و انبارهای متراژ بالا به اقتصادیترین سطح ممکن میرساند.
- سبکسازی وزن مرده سازه: دانسیته سبک پلیاستایرن بار مرده تحمیلی به تیرها و ستونهای سوله را کاهش داده و موجب صرفهجویی چشمگیر در تناژ فولاد اسکلت سازه میشود.
- مقاومت رطوبتی بالا و عدم جذب آب: ساختار سلولبسته EPS فاقد پدیده فتیلهای شدن رطوبت بوده و در اقلیمهای مرطوب کیفیت و ابعاد فیزیکی خود را در طول زمان حفظ میکند.
فواصل استاندارد پرلینها ساندویچ پانل سقفی شادولاین مدل آلمان با عایق EPS بدون تزریق فوم در دو لبه
فواصل استاندارد تیرریزی متناسب با ضخامت هسته EPS و دانسیته ۱۵ تا ۲۵ کیلوگرم بر متر مکعب در جدول زیر مشخص شده است:
| ضخامت فوم کندسوز EPS (mm) | وزن مرده تقریبی پانل (kg/m²) | حداکثر فاصله مجاز لاپهها (Purlin Span) | وضعیت کنترل خیز (L/200) و بهینهسازی آهنآلات سازه | کاربری صنعتی و پروژه هدف |
|---|---|---|---|---|
| ۴۰ و ۵۰ میلیمتر | ۸.۵ الی ۹.۸ | ۱.۰۰ تا ۱.۲۰ متر | کنترل کامل ارتعاش باد در سازههای بدون جرثقیل با حداقل مصرف لاپه | مرغداریها، سالنهای پرورش طیور و قارچ و انبارهای توزیع موقت |
| ۶۰ و ۸۰ میلیمتر | ۹.۵ الی ۱۰.۸ | ۱.۲۰ تا ۱.۵۰ متر | خیز ناچیز در دهانههای متوسط با حفظ پایداری هندسی درزبندی بدون تزریق فوم | کارگاههای تولیدی، آشیانههای ماشینآلات کشاورزی و سولههای استاندارد |
| ۱۰۰ الی ۱۵۰ میلیمتر | ۱۰.۵ الی ۱۲.۲ | ۱.۵۰ تا ۱.۸۰ متر | بیشترین ظرفیت عایق برودتی با کمترین تحمیل بار ثقلی به خرپاها و اتصالات | انبارهای سردسیر، سقف سالنهای خشک با دهانههای نسبتاً عریض |
تنوع رنگ و پوشش ورق ساندویچ پنل سقفی شادولاین طرح آلمان با عایق پلی استایرن و بدون تزریق فوم در دو لبه
پوشش نهایی ورقهای رویه در این پانل سقفی با استفاده از خطوط رنگآمیزی پیوسته کلاف و پرایمر ضدخوردگی همراه با پوشش سوپرپلیاستر کوره ای با ضخامت ۲۵ میکرون اجرا میشود. این لایه محافظتی علاوه بر افزایش ماندگاری در برابر تابش فرابنفش خورشید (UV) و جلوگیری از رنگپریدگی، بازتاب حرارتی سقف سوله را بهبود میبخشد.
طیف رنگهای پرکاربرد و استاندارد تولید در کارخانه آریا بارون شامل کدهای زیر است:
- سفید یخچالی (RAL 9016): مناسبترین گزینه برای بازتاب نور خورشید و کاهش بار حرارتی سالن
- آبی کاربنی (RAL 5015): رنگ سازمانی و پرکاربرد در سازهها و شهرکهای صنعتی
- قرمز آتشین (RAL 3000): مناسب برای ایجاد کنتراست در پوشش سقف و نما
- سبز مزارعی (RAL 6005): ایدهآل برای سالنهای پرورش طیور، گلخانهها و دامداریها
- طوسی صنعتی (RAL 7035): گزینه استاندارد برای سالنهای تولیدی و انبارها
علاوه بر این گزینهها، انتخاب کدهای سفارشی از روی جدول استاندارد رال رنگ ساندویچ پانل متناسب با طراحی معماری و هویت بصری پروژه امکانپذیر است. لایه زیرین پانل نیز بهصورت استاندارد با رنگ سفید طوسی مات (سرویس کوت) یا پوششهای ضداسید و فویل پوشانده میشود.
ایمنی فوم کندسوز EPS در ساختار گام ۴۰ میلیمتری پانل شادولاین طرح آلمان بدون فوم در دو لبه
در ارزیابی ایمنی آتشسوزی این محصول، ترکیب سه مولفه هندسه گام بلند ۴۰ میلیمتری، هسته پلیاستایرن منبسط شده گرید F و ساختار اتصال دو لبه آزاد بدون تزریق فوم اهمیت پیدا میکند.
- در وهله اول، به دلیل حذف تزریق فوم جانبی پلییورتان در لبههای اتصال طولی، در محل اورلپ شاخهها هیچگونه فوم پلیمری اضافه در معرض مستقیم جریان هوا یا درز اتصال قرار ندارد؛ این امر مانع از ایجاد پدیده تونل انتقال حرارت در خطوط مفصلی اورلپ میشود. قفل شدن مکانیکی ورقهای فولادی گالوانیزه روی قلههای ۴۰ میلیمتری، یک سد هوابند فلزی در بالاترین نقطه گام ایجاد میکند که مانع از رسیدن اکسیژن به هسته میانی در هنگام بروز سوانح احتمالی است.
- در وهله دوم، هسته EPS با دانسیته ۱۵ الی ۲۵ کیلوگرم بر متر مکعب در خطوط تولید آریا بارون، بر پایه افزودنیهای تاخیرانداز شعله فرموله شده است؛ در نتیجه هنگام مواجهه با حریق موضعی، فوم دچار فرآیند خودخاموششوندگی شده و با متوقف شدن منبع حرارت، خودبهخود خاموش میشود. این طراحی مکانیکی و متریالی اختصاصی، بدون تحمیل هزینههای سنگین مدلهای فومدار، الزامات استاندارد ایمنی سقف را برای سولههای انبار، سالنهای کشاورزی و واحدهای تولیدی سبک فراهم میسازد.
عوامل فنی اثرگذار بر قیمت هر متر مربع پانل سقفی شادولاین مدل آلمان با عایق EPS و بدون تزریق فوم در دو لبه
نرخگذاری نهایی این پوشش سقفی برخلاف پانلهای سنتی، تابعی از مشخصات هندسی مقطع و پیکربندی اختصاصی خط تولید است. اولین متغیر تاثیرگذار، ضخامت هسته پلیاستایرن منبسط شده و سطح دانسیته درخواستی است. دومین فاکتور تعیینکننده، نوع ساختار لایهها است؛ انتخاب مدل دو رو ورق فولادی (گالوانیزه یا آلوزینک سوپرپلیاستر) یا سفارش تیپهای اقتصادی یکرو فویل هگزا، تفاوت ملموسی در هزینه هر متر مربع پدید میآورد.
از سوی دیگر، حذف فرآیند تزریق فوم جانبی در دو لبه و همچنین کاهش چشمگیر ضخامت آهنآلات زیرسازی به واسطه ممان اینرسی بالای قلههای ۴۰ میلیمتری، هزینه تمامشده اجرای سقف را در مقایسه با سایر مقاطع به حداقل میرساند. این ساختار بدون فوم لبه، در مقایسه با ساندویچ پانل سقفی شادولاین مدل آلمان با عایق پلی استایرن و تزریق فوم در دو لبه گزینهای سبکتر و اقتصادیتر به شمار میرود که برای سازههای با بودجه بهینهسازیشده طراحی شده است.
با توجه به وابستگی نرخ ورقهای پایه به نوسانات بورس کالا و برش سفارشی شاخهها متناسب با دهانه، دریافت پیشفاکتور روزانه بر مبنای جدول شاپدراینگ ضروری است.
ثبت سفارش و خرید پنل سقفی شادولاین مدل آلمان با هسته پلی استایرن بدون فوم در دو لبه
برای تولید سفارشی پنل ساندویچی سقفی شادولاین مدل آلمان با هسته پلی استایرن بدون فوم در دو لبه، ابتدا باید اطلاعات پایه شامل طول شیب سقف، فاصله چشمههای پرلینها، متراژ کل پروژه و کد رنگ استاندارد RAL در اختیار بخش مهندسی فروش قرار گیرد. کارشناسان فنی با بررسی ابعاد دهانهها، نقشههای شاپ اختصاصی را بر اساس عرض مفید ۹۴.۵ سانتیمتر آماده میکنند تا طول شاخهها دقیقا معادل طول تیرریزی برش خورده و دورریز یا پرتی طولی ورق در محل کارگاه به صفر برسد. پس از تایید نوع لایه زیرین و متراژ نهایی، پیشفاکتور رسمی به انضمام نقشه چیدمان بستهها صادر میگردد.
محصول پس از بستهبندی مکانیزه و بارگیری در کارخانه، بدون واسطه و مطابق با زمانبندی اجرایی مستقیما به محل سوله ارسال خواهد شد. برای بررسی مشخصات سازه و ثبت سفارش، تنها کافیست اطلاعات پروژه خود را با مهندسان فروش به اشتراک بگذارید.
سوالات متداول
آیا سبکی وزن ساندویچ پنل سقفی شادولاین طرح آلمان با هسته پلی استایرن بدون فوم لبه تاثیری در کاهش هزینه اسکلت سوله دارد؟
بله، وزن مرده بسیار پایین هسته EPS (حدود ۸ تا ۱۲ کیلوگرم بر متر مربع) بار ثقلی وارد بر خرپاها، ستونها و فونداسیون را کاهش داده و امکان بهینهسازی تناژ آهنآلات اسکلت سازه را فراهم میکند.
نحوه آببندی درزهای پانل سقفی شادولاین مدل آلمان با فوم پلی استایرن (EPS) بدون تزریق فوم در ۲ لبه چگونه انجام میشود؟
به دلیل صلبیت قله ۴۰ میلیمتری و قرارگیری اتصال همپوشانی بر فراز شیار هدایت آب، جریان باران در کف آبروها تخلیه شده و آببندی نهایی تنها با بستن پیچهای سرمته مجهز به واشر لاستیکی EPDM روی تاج گام تامین میگردد.
آیا ساندویچ پنل سقفی طرح آلمان با عایق یونولیت بدون فوم در دو لبه طولی دچار جذب رطوبت یا نمزدگی میشود؟
خیر، ساختار سلولبسته فوم پلیاستایرن منبسطشده ماهیتی آبگریز دارد، دچار پدیده جذب فتیلهای آب نمیشود و خواص فیزیکی خود را در شرایط مرطوب کاملا حفظ میکند.
آیا امکان سفارش طول شاخهها متناسب با دهانه در پانل سقفی شادولاین گام ۴۰ طرح آلمان با عایق پلیاستایرن بدون تزریق فوم جانبی وجود دارد؟
بله، این پانل در کارخانه آریا بارون از طول ۲ تا ۱۴ متر بهصورت کاملاً سفارشی و متناسب با نقشه شاپ شیب سقف برش میخورد تا میزان پرتی متریال در کارگاه به صفر برسد.
تفاوت کارایی ساندویچ پانل شادولاین سقفی آلمان با عایق EPS بدون تزریق فوم در دو لبه در ضخامتهای ۴۰ و ۱۰۰ میلیمتر چیست؟
ضخامتهای ۴۰ و ۵۰ میلیمتر بیشتر برای سایبانها، انبارها و سالنهای بدون کنترل دمایی استفاده میشوند؛ در حالی که ضخامتهای ۱۰۰ میلیمتر به بالا برای سالنهای خشک با اختلاف دمای داخلی و بیرونی بالا کاربرد دارند.
