ساندویچ پانل سقفی شادولاین مدل آلمان
ساندویچ پانل سقفی شادولاین مدل آلمان نوعی از انواع ساندویچ پانلهای شادولاین Shadowline است که در میانه آن با استفاده از فومهای پلیاستایرن (EPS)، پلییورتان (PUR/PIR) یا پشم سنگ (Rockwool) پوشانده شده است. این نوع پانل شادولاین مدل آلمانی با عرض مفید استاندارد، گامهای تقویت شده ذوزنقهای و ضخامتی بین ۲۰ تا ۱۵۰ میلیمتر در طول تا ۱۴ متر قابل طراحی و تولید است. این نوع از ساندویچ پانل سقفی به دلیل مقاومت خمشی بالا و تقسیم بهینه بار، برای ساخت سقف انواع سازههای صنعتی، انبارها، آلاچیقها و سالنهای تولیدی کاربرد فراوان دارد.
جهت انتخاب بهینهترین ضخامت و مناسبترین نوع عایق بر اساس اقلیم و باربری سقف سازه خود، میتوانید مستقیما با کارشناسان مهندسی فروش آریا بارون در ارتباط باشید. تیم فنی ما با بررسی نقشههای اجرایی، دقیقترین برآورد متراژ و بهینهسازی طول شاخهها را انجام داده و پیشفاکتور رسمی را با قیمت مستقیم کارخانه در کوتاهترین زمان صادر مینمایند. همین حالا برای دریافت مشاوره تخصصی و ثبت سفارش تماس بگیرید.
انواع ساندویچ پانل سقفی شادولاین مدل آلمان
در میان انواع ساندویچ پانل شادولاین سقفی، مدل آلمان بر اساس بارهای محاسباتی سازه، اقلیم منطقه، بودجه پروژه و الزامات آتشنشانی در ساختارهای عایقبندی متعددی طراحی میشود. با وجود قابلیت سفارشیسازی لایههای میانی، خطوط تولید آریا بارون این مدل را به صورت استاندارد در تیپهای کاربردی زیر عرضه میکنند:
مشخصات فنی و جدول ابعاد ساندویچ پانل سقفی شادولاین مدل آلمان
مقادیر استاندارد ضخامت، اندازه ابعاد، تراکم و وزن عایقها و مشخصات جنس لایههای محافظ پانل سقفی شادولاین مدل آلمان در جدول زیر گردآوری شده است:
| مشخصه فنی | مقدار / استاندارد مهندسی | توضیحات تکمیلی |
|---|---|---|
| عرض مفید (کاردهی) | ۹۵۰ تا ۱۱۲۰ میلیمتر (۹۵ تا ۱۱۲ سانتیمتر) | متراژ پوشش خالص سقف بدون احتساب همپوشانی |
| عرض اسمی (کل) | ۱۰۰۰ تا ۱۱۶۰ میلیمتر | عرض کل ورق به همراه لبه اورلپ جانبی |
| ضخامت عایق میانی | ۲۰، ۳۰، ۴۰، ۵۰، ۶۰، ۸۰، ۱۰۰ و ۱۵۰ میلیمتر | انتخاب ضخامت بر اساس اقلیم و تبادل حرارتی |
| طول برش شاخه | ۲ تا ۱۴ متر | برش پیوسته کارخانهای دقیقا مطابق طول شیب سقف |
| هندسه مقطع | پروفیل شادولاین ذوزنقهای مدل آلمان | گامهای تقویتشده با شیارهای طولی ضدتابیدگی |

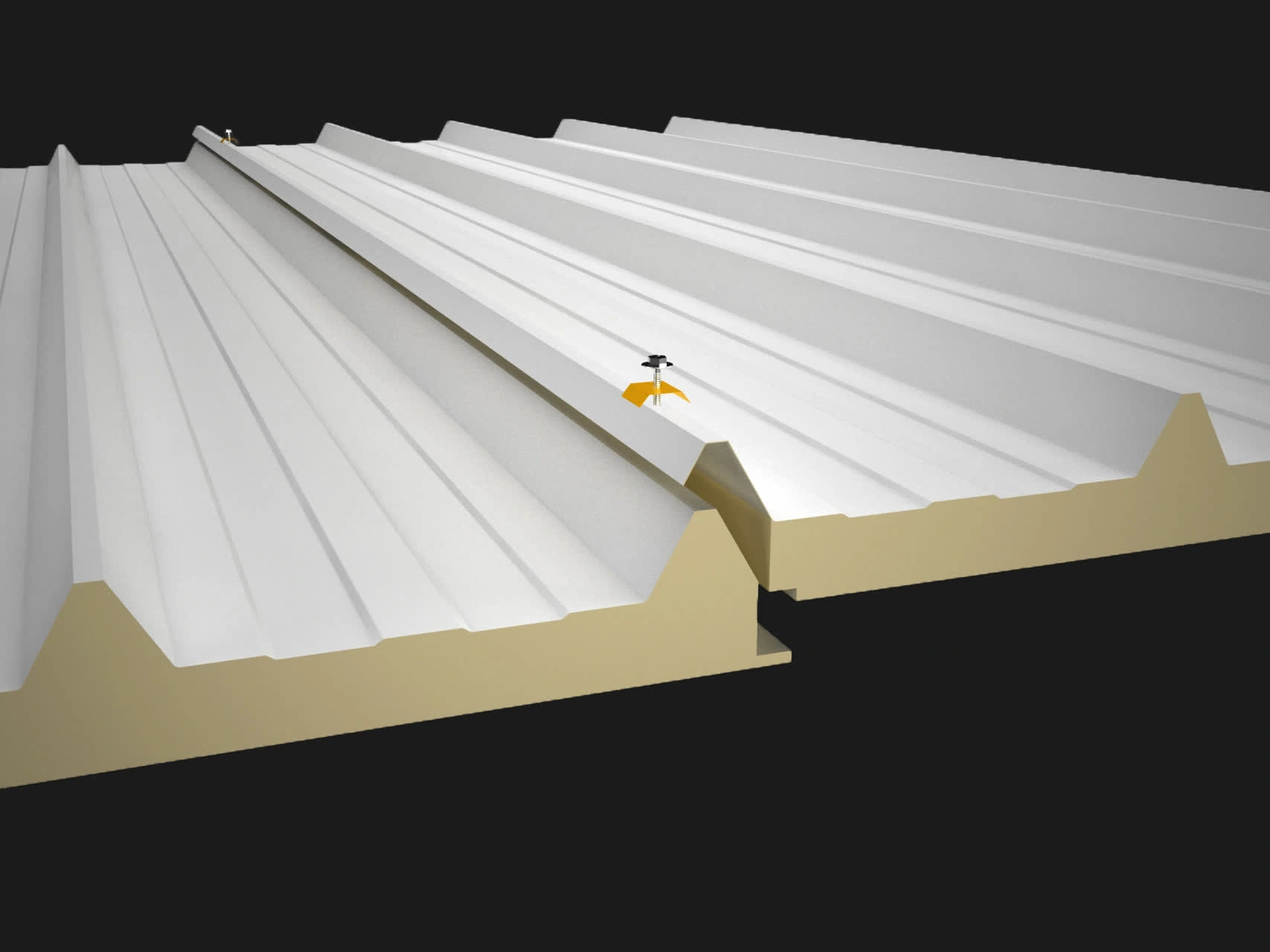

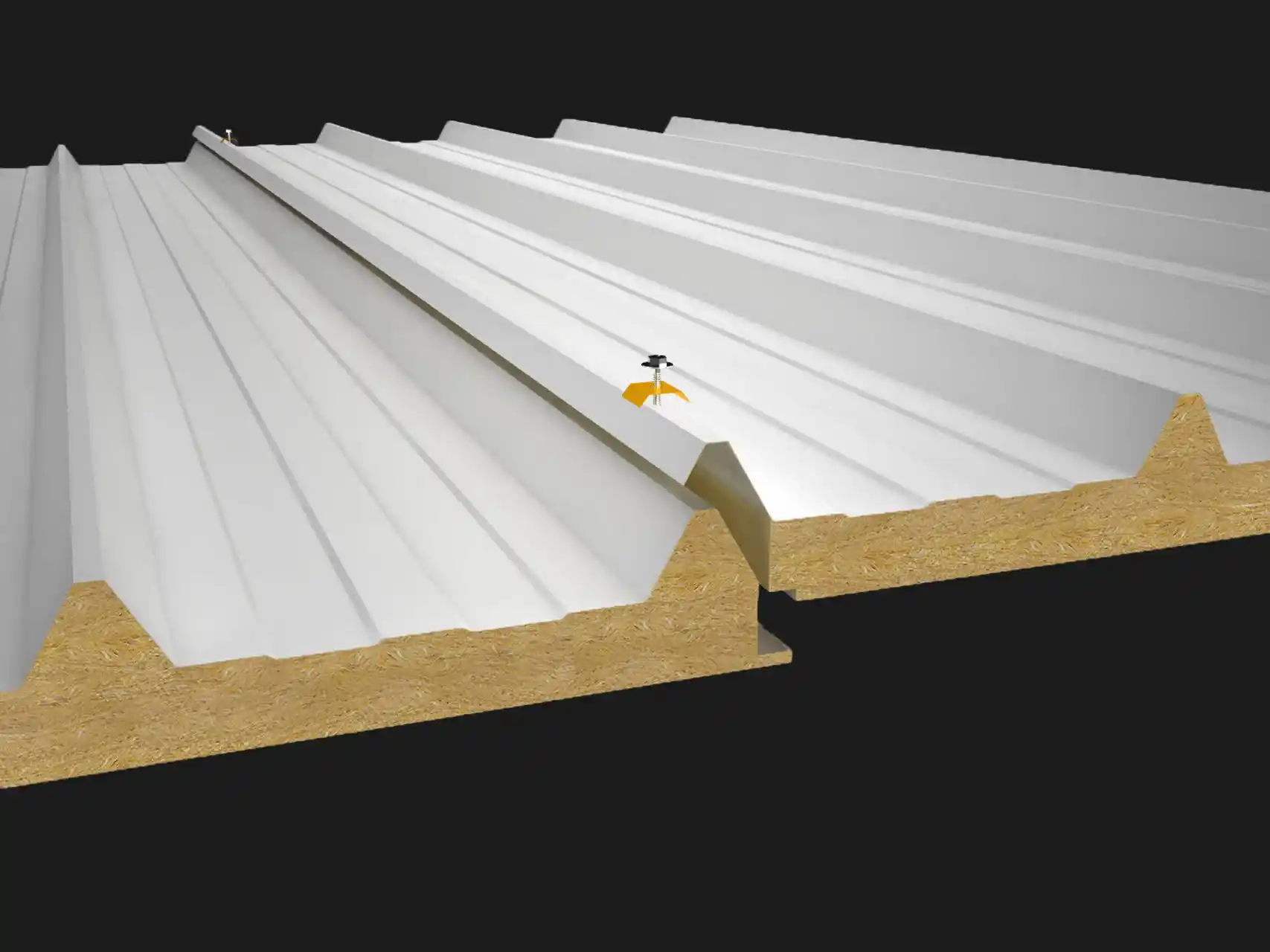

| انواع هسته عایق | پلییورتان (PUR/PIR)، پشمسنگ و پلیاستایرن (EPS) | قابلیت سفارش سیستم لبههای فومدار |
| دانسیته عایق | ۴۰±۲ کیلوگرم (پلییورتان) / ۱۰۰ تا ۱۲۰ (پشمسنگ) | کنترل کیفی و آزمون سنجش چگالی در آزمایشگاه |
| جنس ورقهای رویه و زیره | گالوانیزه، آلوزینک و آلومینیوم (ساده یا رنگی) | پوشش رنگ کورهای سوپر پلیاستر یا PVDF ضدخوردگی |
| ضخامت لایههای فلزی | ۰.۲ تا ۰.۷ میلیمتر | امکان تولید دو رو فلز یا یک رو فلز با فویل زیره |
| کلاس واکنش به حریق | B1 کندسوز (PIR) / A1 ضد حریق (پشمسنگ) / B2 | مورد تایید استانداردهای پایانکار آتشنشانی |
ویژگیهای فنی و طراحی ساندویچ پانل سقفی شادولاین مدل آلمان
تمامی تولید کنندگان معتبر اروپایی و حتی ترکیه چندین نوع پانل سقفی با اندازه های متفاوت ذوزنقه ها تولید می نمایند تا همیشه خریدار بتواند براساس محاسبات فنی، پنل ساندویچی را انتخاب و خریداری نماید. آریا بارون برای اولین بار در ایران اقدام به تولید چند مدل پانل سقفی با پروفیل های ذوزنقه ای متفاوت برای سقف های مختلف در شرایط آب و هوایی گوناگون کرده است و این مدل ها را به نام کشورهای دنیا نام گذاری نموده است. ساندویچ پانل سقفی مدل آلمان حاصل همین رویکرد مهندسی برای دستیابی به حداکثر مقاومت باربری و آببندی در سقف سازههاست.
کارکرد ساندویچ پانل های شادولاین مدل آلمانی چگونه است؟
عملکرد بهینه و طول عمر پانل سقفی شادولاین مدل آلمان به انتخاب صحیح لایههای فلزی رویه و زیره بستگی دارد. با توجه به شرایط آبوهوایی منطقه، میزان رطوبت و نوع آلایندههای محیطی سازه، این ورقها در بازه ضخامتی ۰.۲ تا ۰.۷ میلیمتر از متریالهای زیر (بهصورت ساده یا پیشرنگشده کورهای) تولید میشوند:
1. ورق گالوانیزه استفاده شده در ساندویچ پانل های سقفی شادولاین آلمانی
استفاده از ورق گالوانیزه در ساختار پانلهای سقفی، مقاومت مکانیکی بالا و دوام سازه را تضمین میکند. هسته اصلی این ورقها از فولاد ساختمانی تشکیل شده که طی فرآیند غوطهوری گرم، با لایهای از فلز روی (Zinc) پوشانده میشود تا سدی مقاوم در برابر اکسیداسیون آهن ایجاد کند. برای افزایش دوام در شرایط جوی، روی لایه زینک پوششهای رنگی کورهای چندمرحلهای اعمال میگردد.
این ساختار تا زمانی که پوشش سطحی دچار آسیب فیزیکی نشود، مقاومت بسیار بالایی در برابر فرسایش محیطی دارد؛ با این حال، در محل اتصال پیچهای سرمته و سوراخکاریها، استفاده از واشرهای آببند EPDM جهت جلوگیری از نفوذ رطوبت و آغاز خوردگی موضعی در اقلیمهای شرجی الزامی است.
2. ورق آلوزینک در پانل سقفی شادولاین آلمانی
ورق آلوزینک (گالوالوم) با پوشش آلیاژی متشکل از ۵۵٪ آلومینیوم، ۴۳.۴٪ روی و ۱.۶٪ سیلیکون، مقاومت به اکسیداسیون را تا ۳ برابر نسبت به ورقهای گالوانیزه معمولی ارتقا میدهد. استفاده از آلوزینک در پانل سقفی مدل آلمان، بهترین تعادل مهندسی میان قیمت اقتصادی و مقاومت حداکثری در برابر مه نمکی، بارانهای اسیدی و رطوبت بالا در نواحی صنعتی و نیمهمرطوب است.
3. ورق آلومینیوم مورد استفاده در ساندویچ پانل های المان
بهکارگیری ورق آلومینیوم در خطوط تولید ساندویچ پانل، پایدارترین گزینه در برابر زنگزدگی و گازهای خورنده است و عملکرد فوقالعادهای در اقلیمهای بسیار مرطوب، اسیدی و مناطق ساحلی ارائه میدهد. استفاده از این ورق در لایه زیرین پانل، به دلیل مقاومت کامل در برابر شستوشوی مداوم، انتخابی ایدهآل برای سالنهای صنایع غذایی، مرغداریها و محیطهای بهداشتی محسوب میشود. سطح صیقلی آلومینیوم بازتاب نوری بالایی ایجاد کرده و استفاده از آن در رویه یا زیره، انتقال حرارت تابشی به داخل فضا و مصرف انرژی روشنایی را به حداقل میرساند. علاوه بر وزن بسیار سبک و ارزش بازیافت بالا، پیوند مکانیکی و چسبندگی عایق به سطح آلومینیوم در خطوط پیوسته آریا بارون با بالاترین کیفیت انجام میگیرد. این متریال عایق علاوه بر سقف سولهها، در ساخت انواع کانکس و ساختمان پیش ساخته با دوام محیطی بالا نیز کاربرد گستردهای دارد.
مقاومت خمشی پانل سقفی شادولاین مدل آلمانی
تعیین دقیق فاصله بین لاپهها (پرلینهای سقف Z یا C) نقش مستقیمی در پیشگیری از خمش پانل، افتادگی و حفظ آببندی درزها در مواجهه با حداکثر بار برف و مکش باد دارد. فاصله بهینه پرلینها در این مقطع، تابع مستقیم ضخامت هسته عایق، ضخامت ورقهای رویه و زیره و شرایط اقلیمی منطقه است.
به طور استاندارد، هرچه ضخامت پانل افزایش یابد، امکان افزایش گام تکیهگاهها و کاهش تناژ فولاد زیرسازی بدون کاهش ضریب ایمنی فراهم میشود.
| ضخامت ساندویچ پانل (mm) | فاصله پیشنهادی پرلینها (سانتیمتر) | وضعیت رفتار باربری سقف |
|---|---|---|
| ۳۰ تا ۴۰ میلیمتر | ۱۰۰ تا ۱۲۰ | مناسب سازههای سبک، شیبهای تند و مناطق با بار برف متوسط |
| ۵۰ تا ۶۰ میلیمتر | ۱۲۰ تا ۱۵۰ | فاصله استاندارد و رایج در سولههای صنعتی با توزیع بار یکنواخت |
| ۸۰ تا ۱۰۰ میلیمتر | ۱۵۰ تا ۱۸۰ | استحکام بالا در برابر بارهای سنگین برف و کاهش مصرف پروفیل زیرسازی |
| ۱۲۰ تا ۱۵۰ میلیمتر | تا ۲۰۰ | حداکثر مقاومت خمشی جهت پروژههای خاص و مناطق کوهستانی پربارش |
نکته اجرایی: در شیبهای کمتر از ۵ درصد یا مناطقی با بارش شدید، توصیه فنی کاهش فاصله اولین و آخرین ردیف پرلینها در لبه تاج و ناودان جهت کنترل ممانهای ناشی از گردابههای باد است.
قیمت هر مترمربع ساندویچ پانل سقفی شادولاین مدل آلمان
محاسبه قیمت ساندویچ پانل سقفی شادولاین مدل آلمان مستقیما به مشخصات نقشه مهندسی و الزامات پروژه شما وابسته است و بر مبنای متغیرهای متعددی برآورد میشود. تفاوت نرخ بین تیپهای عایق انتخابی اصلیترین سهم را در رقم نهایی پیشفاکتور دارد. افزون بر این، سفارش تکنولوژی اختصاصی تزریق فوم پلییورتان در لبهها (سیستم دو لبه یا چهار لبه عایقشده جهت محافظت از پشم سنگ و آببندی درزها)، انتخاب نوع آلیاژ ورق (گالوانیزه با کوتینگ استاندارد، آلوزینک ضدخوردگی یا آلومینیوم سبک) و ضخامت لایههای فلزی بین ۰.۲ تا ۰.۷ میلیمتر، متغیرهای اساسی فرمول قیمتگذاری هستند.
با ارسال مشخصات دهانه سقف، ضخامت درخواستی پانل (از ۲۰ تا ۱۵۰ میلیمتر) و کاربری سالن، کارشناسان ما برآورد دقیق متراژ مفید را انجام داده و پیشفاکتور رسمی بدون واسطه کارخانه را صادر میکنند.
سفارش و خرید ساندویچ پانل شادولاین مدل آلمان از کارخانه
برای خرید پانل سقفی شادولاین مدل آلمان، کافی است ابعاد دقیق شیب دهانه سازه، فاصله بین تیرهای فرعی (پرلینها) و نوع عایق مورد نیاز سالن را در اختیار واحد فنی قرار دهید تا نقشههای بهینهسازی شاپدرائینگ استخراج شود. با استفاده از قابلیت تولید پیوسته کانتینیوس، طول هر شاخه پانل دقیقا منطبق بر وتر سقف از ۲ تا ۱۴ متر بدون نیاز به درز اورلپ طولی برش داده میشود که این فرآیند پرت کارگاهی متریال را به صفر رسانده و زمان مونتاژ را به حداقل میرساند.
پس از تایید نهایی جزئیات شامل جنس ورق، کالیته رنگ رال، ساختار لبههای تزریقی و کلاس رفتاری در برابر آتش، زمانبندی تولید پیوسته در خطوط اختصاصی آریا بارون مشخص شده و محموله در پالتبندیهای صنعتی همراه با برگههای کنترل کیفی آزمایشگاه آماده ارسال مستقیم به کارگاه پروژه میگردد. جهت بررسی نقشهها و ثبت سفارش، با واحد مهندسی فروش تماس بگیرید.
اصول آببندی ساندویچ پانل سقفی شادولاین مدل آلمان
اجرای سقف با پانلهای ذوزنقهای مدل آلمانی به دلیل فرمینگ دقیق گامها، ضریب اطمینان بالایی در هدایت هیدرولیکی آب باران و برف ارائه میدهد. در سازههایی با شیب کمتر از ۷ درصد، آببندی کامل درزهای اورلپ اهمیت دوچندانی پیدا میکند؛ از این رو استفاده از نوار چسبهای درزگیر بوتیل یا چسبهای پلییورتان خنثی در محل همپوشانی لبهها برای جلوگیری از پسزدگی آب در زمان وزش بادهای شدید الزامی است. همچنین اتصال پانلها به پرلینهای زیرسازی باید با پیچهای سرمته گالوانیزه مجهز به واشر لاستیکی EPDM انجام شود تا سوراخکاری ورق در گذر زمان دچار خوردگی و نشتی نگردد.
برای پوشش تاج سقف، خطالراس و لبههای ناودان نیز اجرای فلاشینگهای استاندارد همراه با فومدرزگیر توصیه میشود. برای بررسی گامبهگام مراحل اجرایی، زیرسازی و چکلیست کامل اتصالات، راهنمای جامع نصب ساندویچ پانل را مطالعه نمایید.
سوالات متداول
وجه تمایز فرمینگ مدل آلمان با سایر فرمهای شادولاین در چیست؟
تفاوت بنیادین در زاویه شیب گامها و عمق خمهای تقویتکننده ذوزنقهای است. در طرح آلمان، هندسه لبهها و قله گامها بهگونهای مهندسی شده که در دهانههای با شیب کم، بیشترین دبی خروج آب و مقاومت در برابر بار برف را بدون تغییر ضخامت ورق ایجاد میکند.
حداقل شیب مجاز سقف برای نصب پانل سقفی طرح آلمان چقدر است؟
حداقل شیب پیشنهادی طبق استاندارد ۵ درصد است؛ با این حال، به دلیل عمق گامهای این مقطع، در شیبهای کمتر از ۷ درصد آببندی کامل درزهای طولی با پیچهای سرمته واشردار و چسب پلییورتان اکیدا توصیه میشود.
آیا روی گامهای ذوزنقهای پانل شادولاین مدل آلمان امکان نصب مستقیم پنل خورشیدی وجود دارد؟
بله، قله گامهای فرمینگ آلمان دارای پهنا و صلبیت کافی برای اتصال براکتها و کلمپهای استاندارد استراکچر خورشیدی بدون نیاز به سوراخکاری کف ورق و آسیب به آببندی سقف است.
محاسبه همپوشانی عرضی در برآورد متراژ مفید پانل سقفی شادولاین مدل آلمان به چه صورت است؟
در محاسبات سفارش، عرض مفید سقف مبنای فاکتور متراژ نهایی است؛ لبه گام آخر هر شاخه روی گام اول پانل مجاور قفل میشود و این اختلاف بین عرض اسمی و مفید در زمان صدور شاپدرائینگ لحاظ میگردد.
آیا امکان عبور داکت، نورگیر (پلیکربنات) یا هواکش از روی پانل سقفی شادولاین آلمان وجود دارد؟
بله، با تعبیه فریمکشی تقویتی روی پرلینهای زیرین و بهکارگیری ورقهای نورگیر مطابق با هندسه ذوزنقه آلمانی، بازشوهای سقفی با استفاده از فلاشینگ و چسبهای خنثی کاملا آببند اجرا میشوند.
چه زمانی خرید پانل سقفی شادولاین مدل آلمان نسبت به سایر مدلهای ذوزنقهای اولویت دارد؟
این مدل برای پروژههایی اولویت دارد که دهانههای عریض بدون ستون میانی دارند، شیب سقف آنها محدود است، یا در مناطقی قرار دارند که حجم بارش برف سنگین نیازمند ممان اینرسی بالاتر مقطع و تخلیه سریعتر روانآب است.
آیا امکان تولید ساندویچ پانل سقفی شادولاین مدل آلمان با رنگهای سازمانی یا سفارشی وجود دارد؟
بله، علاوه بر کدهای پرکاربرد کالیته RAL (سفید، آبی، نقرهای، طوسی و قرمز)، در صورت رسیدن متراژ سفارش به حداقل ظرفیت تناژ رولفرمینگ، رنگ ورق رویه دقیقا مطابق کد رنگ سفارشی کارفرما تولید میشود.
