ساندویچ پانل سقفی شادولاین مدل آلمان با عایق پشم سنگ و بدون تزریق فوم در چهار لبه

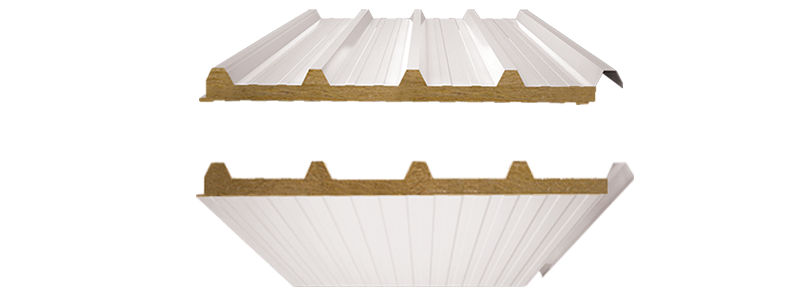

ساندویچ پانل سقفی شادولاین مدل آلمان با عایق پشم سنگ و بدون تزریق فوم در چهار لبه نوعی از انواع ساندویچ پانل های ذوزنقه ای شکل یا شادولاین هستند که در میانه آن با استفاده از فوم های عایق پشم سنگ پوشانده شده است. این نوع پانل های سقفی شادولاین با عرض مفید 94.5 سانتیمتر و ضخامتی بین 40 تا 150 میلی متر در طول تا 14 متر قابل طراحی و تولید است.
ترکیب گامهای تقویت شده با هسته کاملا نسوز پشم سنگ، بالاترین ایمنی را در برابر آتش و بارگذاری سنگین فراهم کرده و هزینههای اجرایی پوشش سقف انواع سولهها، کارخانهها، انبارها و سالنهای صنعتی را بهینهتر میکند. اگر به دنبال پوششی استاندارد و مقاوم برای سازه خود هستید، جهت استعلام قیمت روز کارخانه، دریافت پیشفاکتور رسمی و مشاوره رایگان با تیم فروش آریا بارون تماس بگیرید.
تاثیر هندسه گامهای ذوزنقهای و شرایط اقلیمی در انتخاب پانل شادولاین مدل آلمان پشم سنگ بدون تزریق فوم
شکل و اندازه پروفیل ذوزنقه، تعداد ذوزنقهها در عرض پانل و جنس ورق رویه، ظرفیت باربری و تحمل فشاری ساندویچ پانل سقفی را تعیین میکنند. انتخاب مقطع مناسب باید دقیقا متناسب با فاصله تکیهگاههای زیرسازی، شیب سقف، میزان بارش برف، سرعت باد منطقه و بارهای زنده وارده به سازه محاسبه شود.
به عنوان مثال، در مناطقی با بارش کم و فاصله نزدیک پرلینها، استفاده از پانلهای عریض ۱.۲ متری (با گامهای متوسط) به دلیل کاهش درزهای اورلپ، کاهش مصرف اتصالات و وزن سبکتر، گزینهای اقتصادیتر محسوب میشود؛ اما در سازههای صنعتی با دهانههای عریض، فواصل زیرسازی تا ۲ متر، شیبهای کم یا مناطق پربرف، استفاده از پانلهای گام درشت نظیر مدل آلمان (با قله ۴۰ میلیمتر) به دلیل ایجاد بالاترین ممان اینرسی و جلوگیری از خیز سقف، تنها انتخاب مهندسی و ایمن خواهد بود.
کارخانه آریا بارون با بهرهگیری از خطوط تولید مدرن اروپایی، تنوعی از ۵ مقطع ذوزنقهای مهندسی را فراهم کرده است تا طراحان و کارفرمایان بتوانند بدون تحمیل بار مرده اضافی یا هزینههای نامتعارف به اسکلت سوله، دقیقترین پانل را متناسب با محاسبات فنی پروژه انتخاب کنند.
اندازه ها ساندویچ پانل سقفی شادولاین مدل آلمان
جنس لایه عایق پانل سقفی شادولاین مدل آلمان با عایق پشم سنگ
جنس لایه رویه و زیره
رنگ و طرح ورق رویه متداول در تولیدات آریا بارون
سایر RAL های رنگ بر اساس خواسته مشتری قابل تولید می باشد.
مشخصات فنی پانل شادولاین مدل آلمان با عایق پشم سنگ و بدون تزریق فوم در چهار لبه
ساندویچ پانل سقفی شادولاین مدل آلمان با هسته معدنی پشم سنگ و ساختار بدون فوم جانبی، بر اساس استانداردهای مهندسی کارخانه آریا بارون با بیشترین ارتفاع گام ذوزنقهای نورد میشود تا بالاترین ظرفیت باربری و مقاومت در برابر حریق مستقیم را برای سقفهای صنعتی فراهم کند. این محصول به عنوان یکی از مقاومترین مقاطع در خانواده ساندویچ پانل شادولاین، امکان پوشش دهانههای عریض را با کمترین خیز سازهای میسر میسازد. مشخصات هندسی، ابعادی و فیزیکی دقیق این محصول در جدول زیر ارائه شده است:
| مشخصه فنی | مقدار / استاندارد تولید آریا بارون |
|---|---|
| نوع مقطع فرمدهی | شادولاین طرح آلمان (ذوزنقهای گام بلند) |
| عرض مفید پوشش | ۹۴۵ میلیمتر (۹۴.۵ سانتیمتر) |
| عرض کل (اسمی) | ۱۰۸۰ میلیمتر |
| ارتفاع قله ذوزنقه (گام) | ۴۰ میلیمتر |
| نوع هسته عایق میانی | الیاف معدنی پشم سنگ |
| دانسیته عایق پشمسنگ | ۸۰ الی ۱۲۰ کیلوگرم بر متر مکعب |
| ساختار لبههای جانبی | بدون تزریق فوم در چهار لبه (خلوص ۱۰۰٪ معدنی) |
| بازه ضخامت عایق | ۴۰، ۵۰، ۶۰، ۷۰، ۸۰، ۹۰، ۱۰۰، ۱۲۰ و ۱۵۰ میلیمتر |
| طول پانل | ۲ الی ۱۴ متر (برش سفارشی مطابق نقشه سوله) |
| جنس ورق رویه | ورق گالوانیزه یا آلوزینک پیشرنگشده کورهای / آلومینیوم |
| جنس لایه زیره | ورق گالوانیزه، آلوزینک یا فویل هگزا چندلایه ضداسید |
| کلاس واکنش در برابر آتش | کلاس A1 (کاملا نسوز و غیرقابل اشتعال) |
چرا مدل بدون تزریق فوم در چهار لبه پانل شادولاین مدل آلمان پشم سنگ برای برخی پروژهها انتخاب اول است؟
در خطوط تولید آریا بارون، پانلهای پشم سنگ در دو ساختار ساندویچ پانل سقفی شادولاین مدل آلمان با عایق پشم سنگ و تزریق فوم در چهار لبه و بدون تزریق فوم تولید میشوند. نسخه بدون تزریق فوم در ۴ لبه مزایای کلیدی زیر را به همراه دارد:
- رفتار ضدحریق: تمامی مقطع پانل منحصرا از الیاف معدنی پشمسنگ با نقطه ذوب بالاتر از ۱۰۰۰ درجه سانتیگراد تشکیل شده و هیچگونه متریال آلی با ریسک تصعید گاز در مجاورت حرارت بالا در ساختار آن وجود ندارد.
- قیمت تمام شده اقتصادیتر: حذف فرآیند تزریق جانبی پلییورتان، هزینه نهایی هر متر مربع را برای پروژههایی با متراژ بالا که در اقلیمهای خشک و کمباران صنعتی احداث میشوند بهینه میسازد.
- تنفس طبیعی سازه و خروج گازها: این ساختار برای صنایعی با کورههای داغ یا خطوط ریختهگری که نیازمند تبادل دمایی کنترل شده بدون محبوس سازی گاز هستند، کارایی ایدهآلی دارد.
جدول بارگذاری مجاز و فواصل پرلینها در پانل شادولاین مدل آلمان پشم سنگ بدون تزریق فوم در 4 لبه
ارتفاع گام ۴۰ میلیمتری، بالاترین ممان اینرسی را در میان پانلهای شادولاین آریا بارون فراهم میکند. ترکیب این هندسه ذوزنقهای با هسته متراکم الیاف معدنی پشم سنگ، امکان افزایش فواصل زیرسازی سقف (پرلینها) تا ۲ متر را بدون ریسک خیز غیرمجاز در برابر بارهای زنده و برف میسر میسازد. مقادیر بارگذاری مجاز و فواصل استاندارد تکیهگاهها در جدول زیر ارائه شده است:
| ضخامت اسمی عایق پشمسنگ (mm) | دانسیته عایق (kg/m³) | فاصله پیشنهادی تکیهگاهها / پرلینها | رفتار سازهای مقطع مدل آلمان بدون تزریق فوم |
|---|---|---|---|
| ۴۰ و ۵۰ میلیمتر | ۸۰ الی ۱۲۰ | تا ۱.۵۰ متر | تحمل بارهای استاندارد سقف با صلبیت گام ۴۰ میلیمتری |
| ۶۰ و ۸۰ میلیمتر | ۸۰ الی ۱۲۰ | ۱.۵۰ الی ۱.۸۰ متر | مقاومت خمشی بالا در برابر بار برف و مکش باد |
| ۱۰۰ الی ۱۵۰ میلیمتر | ۸۰ الی ۱۲۰ | حداکثر تا ۲.۰۰ متر | بیشترین ممان اینرسی برای دهانههای عریض و بالاترین مقاومت حریق |
مقاومت خمشی ساندویچ پانل شادولاین مدل آلمان با عایق پشم سنگ و بدون تزریق فوم در چهار لبه
طراحی هندسی مقطع آلمان بر پایه بهینهسازی توزیع تنش در تکیهگاهها شکل گرفته است. عمق ۴۰ میلیمتری گامهای ذوزنقهای به عنوان یک سازه باربر کمکی عمل کرده و انتقال مستقیم نیروهای ناشی از طوفانهای شدید یا تجمع برف را به اسکلت اصلی تسهیل میکند.
این ساختار قلهبلند علاوه بر ممانعت از ایجاد شکمدادگی (به انگلیسی: Deflection) در مرکز دهانهها، کانالهای آبرویی پرحجمی پدید میآورد که در بارندگیهای رگباری مانع از ماندابی و پسزدگی رطوبت در خطوط اتصال میشود. انتخاب این مقطع به کارفرمایان این امکان را میدهد که ضمن دستیابی به یک سقف ایمن، تراکم لاپهها را در نقشههای اجرایی بهینهسازی کرده و حجم آهنآلات مصرفی اسکلت فلزی را بدون کاهش ضریب اطمینان سازه کاهش دهند.
برآورد قیمت هر متر مربع پانل سقفی مدل آلمان با پشم سنگ نسوز بدون تزریق فوم در لبه
محاسبه قیمت نهایی این پوشش سقفی برخلاف پانلهای پلیمری، تابعی از چند فاکتور فنی کاملا متغیر در خط تولید است. نخستین پارامتر، ضخامت و دانسیته الیاف پشم سنگ است که بر اساس ضوابط سازمان آتشنشانی و سطح مقاومت حریق مورد نیاز تعیین میشود. عامل دوم، نوع و ضخامت ورقهای فلزی در لایه گامدار رویه و لایه زیره است.
از سوی دیگر، به دلیل حذف فرآیند تزریق فوم جانبی در لبهها و همچنین کاهش میزان مصرف آهنآلات زیرسازی به واسطه قلههای بلند ۴۰ میلیمتری، هزینه تمام شده پوشش سقف در متراژهای بالا به شکل محسوسی از مدلهای فومدار ارزانتر تمام میشود. نوسانات روزانه قیمت شمش فلزات و برش طولی سفارشی از ۲ تا ۱۴ متر، نرخ هر متر مربع را نیازمند برآورد مهندسی روزانه میسازد.
سفارش و خرید پانل شادولاین مدل آلمان با فوم پشم سنگ بدون تزریق فوم در 4 لبه
برای سفارش پانل شادولاین مدل آلمان با فوم پشم سنگ بدون تزریق فوم در 4 لبه، کافی است متراژ دقیق، نقشه دهانهبندی پرلینها و شرایط اقلیمی پروژه خود را در اختیار تیم فنی قرار دهید. کارشناسان ما با تطبیق نقشههای سازه با عرض مفید ۹۴.۵ سانتیمتری این پانل و محاسبه طول دقیق شاخهها متناسب با شیب سقف، نقشه شاپ اختصاصی پروژه شما را جهت به صفر رساندن پرتی ورق آماده میکنند.
پس از انتخاب کد رنگ استاندارد RAL و ضخامت هسته معدنی، پیشفاکتور رسمی برای شما صادر شده و محموله بر اساس زمانبندی پروژه مستقیما از کارخانه به محل کارگاه ارسال خواهد شد. جهت بررسی نقشهها، دریافت تاییدیه آتشنشانی و صدور فوری پیشفاکتور، اطلاعات پروژه خود را با مهندسان فروش به اشتراک بگذارید.
سوالات متداول
حداقل شیب مجاز برای نصب ساندویچ پانل سقفی شادولاین مدل آلمان پشم سنگ بدون تزریق فوم چقدر است؟
به دلیل گامهای بلند ذوزنقهای با ارتفاع قله ۴۰ میلیمتر و ظرفیت بالای کانالهای هدایت آب، نصب این مقطع در سقف سوله و سازههای صنعتی با حداقل شیب ۵ درصد امکانپذیر است و مانع از پسزدگی آب در بارندگیهای رگباری میشود.
آیا پانل سقفی نسوز شادولاین طرح آلمان بدون تزریق فوم در 4 لبه مورد تایید سازمان آتشنشانی است؟
بله، این نوع پانل سقفی پشم سنگ به دلیل مقاومت حرارتی بالای الیاف بازالت تا دمای بیش از ۱۰۰۰ درجه سانتیگراد، استانداردهای ملی و بینالمللی مقاومت در برابر حریق مستقیم را اخذ کرده و تاییدیه رسمی آتشنشانی برای صنایع پرخطر، پالایشگاهی و انبارها را دریافت میکند.
حداکثر فاصله پرلینها در پوشش سقف با پنل سقفی شادولاین طرح آلمان نسوز چقدر است؟
با توجه به ممان اینرسی بالای مقطع شادولاین آلمانی، در ضخامتهای ۸۰ تا ۱۵۰ میلیمتر میتوان فاصله تیرریزیها و زیرسازی پرلین را تا ۲ متر افزایش داد؛ این ویژگی موجب کاهش مصرف آهنآلات اسکلت فلزی و سبکسازی سقف سازه میگردد.
نحوه محاسبه متراژ در ساندویچ پانل سقفی شادولاین طرح آلمان ضد حریق پشم سنگ و بدون تزریق فوم در چهار لبه آریا بارون چگونه است؟
عرض کل این محصول ۱۰۸۰ میلیمتر و عرض مفید پوشش آن پس از همپوشانی (اورلپ) دقیقا ۹۴۵ میلیمتر (۹۴.۵ سانتیمتر) است. متراژ اجرایی سازه بر اساس همین عرض مفید محاسبه میشود تا هیچگونه خطایی در برآورد پیش نیاید؛ همچنین برای برآورد دقیق تعداد شاخهها، همپوشانیها و متراژ نهایی پروژه خود میتوانید از ابزار محاسبه آنلاین متراژ ساندویچ پانل سوله استفاده کنید.
قیمت هر متر مربع پانل شادولاین مدل آلمان بدون تزریق فوم بر چه اساسی تعیین میشود؟
قیمت این محصول متاثر از ضخامت عایق (۴۰ تا ۱۵۰ میلیمتر)، دانسیته پشمسنگ (۸۰ تا ۱۲۰ کیلوگرم بر متر مکعب)، ضخامت و جنس ورقهای رویه و زیره (آلوزینک، گالوانیزه یا فویل هگزا) و نوسانات بازار فلزات است و نیازمند صدور پیشفاکتور رسمی بر اساس طول شاخههای سفارشی میباشد.
