ساندویچ پانل سقفی شادولاین مدل آلمان با عایق پشم سنگ و تزریق فوم در چهار لبه
ساندویچ پانل سقفی شادولاین مدل آلمان با عایق پشم سنگ و تزریق فوم در چهار لبه، یک سازه پیشساخته هیبریدی و پیشرفته برای پوشش سقف است که هسته اصلی آن از الیاف متراکم پشم سنگ بازالتی نسوز (کلاس A1) تشکیل شده و دورتادور محیطی آن با فوم پلییورتان (PIR/PUR) تزریق و ایزوله گردیده است. این پانل با گامهای بلند ذوزنقهای به ارتفاع ۴۰ میلیمتر، عرض مفید ۹۴.۵ سانتیمتر و بازه ضخامتی ۴۰ تا ۱۵۰ میلیمتر، راهکاری اختصاصی برای پروژههای صنعتی پرخطری است که همزمان به تاییدیه رسمی آتشنشانی و محافظت رطوبتی درزبندی نیاز دارند.
اگر در جستجوی سقف نسوز با هوابندی کامل دهانهها و بدون ریسک نفوذ آب هستید، جهت استعلام قیمت روز کارخانه، دریافت نقشه شاپ رایگان و صدور پیشفاکتور رسمی با کارشناسان فنی و مهندسان فروش آریا بارون در ارتباط باشید.
مزیت تزریق فوم چهار لبه در پانل سقفی شادولاین مدل آلمان با عایق پشم سنگ
ظرفیت باربری و مقاومت فشاری پوشش سقف مستقیما از ارتفاع ذوزنقهها، تعداد گامهای تقویتی در عرض پانل و مشخصات ورقهای رویه تبعیت میکند. در طراحی سقفهای صنعتی، محاسبه مقطع بهینه باید بر اساس فواصل تیرریزی لاپهها (پرلینها)، زاویه شیب دهانه، شدت بادها و بارهای سنگین ناشی از انباشت برف انجام گیرد؛ زیرا استفاده از مقاطع نامتناسب در اقلیمهای خشک با تکیهگاههای نزدیک، تنها تحمیل وزن مرده اضافی به سازه است. همانطور که در سقفهایی با شیب تند نیز به دلیل تخلیه سریع بار برف، نیاز به مقاطع فوقسنگین کاهش مییابد.
با این حال، زمانی که پروژه با الزامات سختگیرانه نسوز (کلاس A1) و بارهای دینامیکی مواجه است، چالش اصلی وزن بالای هسته معدنی و آسیبپذیری لبههای آن در برابر رطوبت خواهد بود. اینجاست که ساندویچ پانل سقفی آریا بارون مدل آلمان با گام ۴۰ میلیمتری و تزریق فوم در چهار لبه به عنوان یک راهکار مهندسی مطرح میشود. قلههای ۴۰ میلیمتری این مدل، ممان اینرسی لازم را برای جبران وزن دانسیته ۸۰ تا ۱۲۰ کیلوگرم بر متر مکعب پشم سنگ فراهم ساخته و امکان افزایش فاصله تکیهگاهها را بدون ایجاد شکمدادگی (Deflection) میسر میسازد.
از سوی دیگر، تزریق پیوسته فوم پلییورتان دورتادور مقطع (در هر ۴ لبه)، بزرگترین ضعف پنلهای پشمسنگ سنتی یعنی نفوذ رطوبت و نمکشیدگی الیاف در آبوهوای بارانی را از بین برده است. کارخانه آریا بارون با طراحی مقاطع اختصاصی متناسب با اقلیمهای متنوع ایران، این محصول هیبریدی را برای سازههایی مهندسی کرده که همزمان به صلبیت گام بلند آلمانی، ایمنی آتشنشانی و درزبندی رطوبتی در بالاترین استاندارد نیاز دارند.
اندازه ها ساندویچ پانل سقفی شادولاین مدل آلمان با عایق پشم سنگ

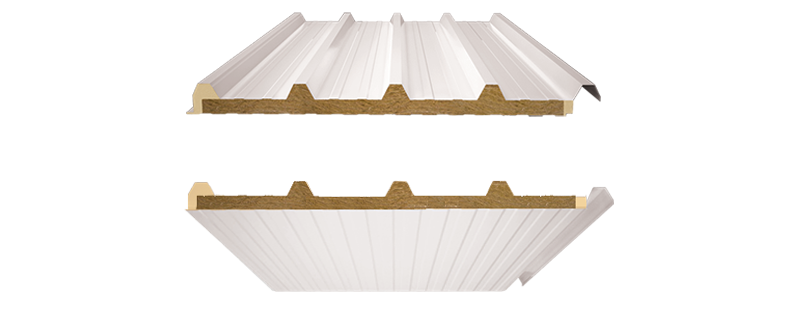

جنس لایه عایق ساندویچ پانل سقفی شادولاین مدل آلمان با عایق پشم سنگ و تزریق فوم در چهار لبه
جنس لایه رویه و زیره ساندویچ پانل سقفی شادولاین مدل آلمان با عایق پشم سنگ و تزریق فوم در چهار لبه
رنگ و طرح ورق رویه متداول در تولیدات آریا بارون
سایر RAL های رنگ بر اساس خواسته مشتری قابل تولید می باشد.
مشخصات فنی پانل سقفی شادولاین مدل آلمان با عایق پشم سنگ و 4 لبه تزریقی
در ساندویچ پانل سقفی شادولاین مدل آلمان با عایق پشم سنگ و تزریق فوم در چهار لبه، تلفیق استحکام مکانیکی گام ۴۰ میلیمتری و وزن حجمی بالای پشم سنگ با غلاف ضدآب پلییورتان در هر چهار سمت، مقاومت پیچشی لبهها را هنگام مهار روی پرلینها تضمین میکند. مشخصات دقیق مقطع به شرح جدول زیر است:
| مشخصه فنی و سازهای | مقدار و استاندارد تولید آریا بارون |
|---|---|
| تیپ پروفیل فرمدهی | شادولاین طرح آلمان (گام ذوزنقهای ۴۰ میلیمتر) |
| عرض اسمی (کل) | ۱۰۸۰ میلیمتر |
| عرض مفید پوشش سقف | ۹۴۵ میلیمتر (۹۴.۵ سانتیمتر) |
| نوع عایق هسته میانی | الیاف معدنی پشم سنگ بازالتی هیدروفوبیک |
| دانسیته پشم سنگ میانی | ۸۰ الی ۱۲۰ کیلوگرم بر متر مکعب |
| ساختار پوشش لبهها | تزریق فوم پلییورتان (PIR/PUR) در چهار لبه طولی و عرضی |
| کلاس واکنش در برابر آتش | کلاس A1 در هسته معدنی (کاملاً نسوز و بدون دود) |
| جنس لایه رویه و زیره | ورق گالوانیزه، آلوزینک ضدخوردگی (۰.۴ تا ۰.۷ میلیمتر) |
| طول شاخهها | ۲ الی ۱۴ متر (برش سفارشی منطبق با طول تیرریزی) |
مزایای رقابتی پانل سقفی شادولاین آلمان با عایق پشم سنگ و 4 لبه تزریقی در مجتمعهای بزرگ تولیدی چیست؟
ترکیب الیاف نسوز بازالت با فناوری انسداد پیرامونی در این پانل، سه مزیت کلیدی و متمایز را در مقایسه با سیستمهای سنتی پشم سنگ به همراه دارد:
- سد کامل در برابر رطوبت و حفظ خاصیت عایقی پشم سنگ: پشم سنگ به صورت عادی در صورت جذب رطوبت دچار افت مقاومت حرارتی و سنگینی وزن میشود؛ غلاف کامل فوم پلییورتان در ۴ لبه، نفوذ هرگونه نم و میعان به درون بافت الیاف را مسدود میسازد.
- اخذ تاییدیه قطعی سازمان آتشنشانی: وجود هسته بازالتی با تحمل دمای ۱۰۰۰+ درجه سانتیگراد، سازه را در برابر دستورالعملهای سختگیرانه آتشنشانی در شهرکهای صنعتی و پالایشگاهها بیمه میکند.
- مهار ارتعاشات صوتی سنگین: ترکیب ماده فیبری پشم سنگ با گامهای صلب شادولاین، افت صدای هوابرد را تا بیش از ۳۵ دسیبل ارتقا داده و آسایش آکوستیک را در سالنهای تولیدی پرسروصدا فراهم میآورد.
مقاومت حرارتی هسته پشم سنگ پانل سقفی شادولاین مدل آلمان با تزریق فوم در چهار لبه
در میان ساختارهای مهندسی مورد استفاده در صنایع سنگین، بهکارگیری ساندویچ پانل سقفی شادولاین با عایقهای معدنی راهکاری اثبات شده برای کنترل این شرایط بحرانی است؛ زیرا رشتههای معدنی بازالت برخلاف عایقهای پایه نفتی، در دماهای بحرانی دچار پدیده ذوب موضعی یا افت حجم ساختاری نمیشوند و اسکلت سقف را در برابر تغییر شکل ناشی از گرمازدگی شدید محافظت میکنند. از سوی دیگر، بافت متراکم پشم سنگ مانند یک صداگیر قوی عمل میکند؛ یعنی هم صدای بلند دستگاهها و موتورهای داخل سالن را مهار میکند و هم مانع از ورود صدای شدید بارش باران به داخل سوله میشود.
همچنین تزریق فوم در هر چهار لبه باعث شده تا فوم پشم سنگ کاملا در جای خود محکم بماند و با گذشت زمان یا در اثر لرزشهای سقف نشست نکند؛ در نتیجه پوشش سقف در طولانی مدت پایداری اولیه خود را حفظ کرده و بدون افت راندمان، به عنوان عایق همزمان صوت و حرارت عمل میکند.
ایزولاسیون چهارطرفه با پلییورتان و حذف ریسک رطوبت در پانل سقفی شادولاین مدل آلمان پشم سنگ
پوششهای سقف با عایق پشم سنگ همواره به عنوان مطمئنترین گزینه ضدحریق شناخته میشوند؛ مدلهای با لبه آزاد به دلیل ساختار سادهتر، گزینهای اقتصادی و پرکاربرد برای سازههای صنعتی به شمار میروند، اما برای محیطهایی با رطوبت بالا یا اقلیمهای پرباران، کارخانه آریا بارون با طراحی سیستم تزریق فوم پلییورتان (PIR/PUR) در هر چهار لبه مقطع، گامی رو به جلو برداشته است. این فناوری پیشرفته، ویژگیهای باربری و استحکام ذاتی مقطع ساندویچ پانل سقفی شادولاین مدل آلمان را با هوابندی کامل همراه میسازد تا بالاترین استاندارد عملکردی حاصل شود.
غلاف پلیمری چهارطرفه در این محصول ویژه، به عنوان یک محافظ رطوبتی عمل کرده و منافذ حاشیهای هسته بازالتی را در برابر نفوذ مستقیم آب باران و پدیده میعان ایزوله مینماید. از سوی دیگر، تراکم بالای فوم تزریقی در محل اورلپها، بستری مستحکم و پایدار زیر پیچهای سرمتهدار واشردار تشکیل میدهد؛ این امر باعث تثبیت یکنواخت اتصالات، جلوگیری از فشردگی بیشازحد ورق در هنگام نصب و ارتقای درزبندی مکانیکی سقف در پروژههای صنعتی حساس میشود.
سفارشیسازی رنگ پانل سقفی شادولاین آلمان با هسته پشم سنگ و تزریقفوم در 4 لبه
طراحی نمای سقف در مجتمعهای صنعتی نوین تنها به محاسبات مکانیکی خلاصه نمیشود؛ هارمونی بصری سازه و سازگاری پوشش با هویت بصری کارخانجات از مهمترین شاخصهای معماری مهندسی به شمار میآید. آریا بارون با بهرهگیری از خطوط پیشرفته رنگ الکترواستاتیک کورهای بر پایه رزینهای مقاوم پلیاستر و سوپر پلیاستر، پایداری رنگ ورقها را در برابر تابش اشعه فرابنفش (UV)، آلودگیهای اسیدی و پوستهپوسته شدن درازمدت تضمین میکند.
برای هماهنگی دقیق با طراحی اختصاصی پروژهتان، امکان گزینش شیدهای گوناگون بر پایه سامانه استاندارد جهانی رال رنگ فراهم است؛ تنوعی کمنظیر از فامهای صنعتی پرکاربرد نظیر سفید قطبی، آبی لاجوردی، قرمز پتروشیمی تا طیفهای مدرن ذغالی و نقرهای متالیک که نهتنها نمایی چشمنواز و اختصاصی خلق مینمایند، بلکه با بازتاب بهینه نور خورشید به کاهش مصرف انرژی سرمایشی سوله نیز کمک شایانی میکنند.
کاربردهای ساندویچ پانل سقفی شادولاین مدل آلمان با عایق پشم سنگ و تزریق فوم در چهار لبه
این محصول به دلیل هسته کاملا نسوز بازالتی به همراه درزبندی پیرامونی با فوم پلییورتان، به عنوان یک راهکار مهندسی برای پوشش سقف سازههایی به کار میرود که نیازمند دریافت تاییدیههای رسمی سازمان آتشنشانی، رعایت الزامات مبحث سوم مقررات ملی ساختمان و پایداری در برابر رطوبت محیطی هستند. تلفیق صلبیت گام ۴۰ میلیمتری و ایزولاسیون چهار لبه، بازدهی سازه را در فضاهای نیازمند بهداشت بالا یا شرایط حرارتی سخت تضمین میکند. مهمترین موارد کاربرد این مقطع عبارتاند از:
- صنایع نفت، گاز و پتروشیمی: مهار حرارت مستقیم، مقاومت در برابر آتشسوزیهای احتمالی و کاهش ریسک انتقال حریق در محوطههای پالایشگاهی
- صنایع داروسازی و فضاهای تمیز (Cleanrooms): هوابندی کامل لبهها به واسطه تزریق فوم و جلوگیری قطعی از ورود گردوغبار، ریزش ذرات الیاف معدنی یا نفوذ رطوبت به خطوط تولید بهداشتی
- انبار مواد شیمیایی، اشتعالپذیر و کالاهای حساس: انطباق با سختگیرانهترین استانداردهای ایمنی آتشنشانی و کاهش تعرفه بیمه حریق در مراکز نگهداری متریال خطرآفرین
- سالنهای تولید صنعتی با آلودگی صوتی بالا: کاهش چشمگیر انتقال صدا و غرش دستگاههای سنگین به خارج از سالن به کمک ساختار آکوستیک الیاف پشم سنگ
- آشیانههای پروازی و کارخانجات با دهانههای عریض: امکان بهرهگیری از گامهای ۴۰ میلیمتری برای تامین ممان اینرسی و تحمل بارهای دینامیکی و استاتیکی سقف با کمترین نیاز به لاپههای کمکی
محاسبه بارگذاری پنل سقفی شادولاین مدل آلمان با عایق پشم سنگ و چهار لبه تزریق شده
با توجه به صلبیت فرمینگ آلمانی، توزیع یکنواخت تنشهای برشی در دهانههای سقف تضمین شده و ضریب خیز مجاز سازه، حتی تحت بار متناوب برف سنگین و مکش تندبادها کاملا در محدوده استاندارد حفظ میگردد. در جدول زیر، مقادیر استاندارد باربری و دهانهبندی پرلینها بر مبنای محاسبات مهندسی آریا بارون درج شده است:
| ضخامت اسمی پانل (mm) | فاصله مجاز پرلینها در سازه پیوسته (متر) | حداکثر ظرفیت بارگذاری مجاز (کیلوگرم بر متر مربع) |
|---|---|---|
| ۵۰ میلیمتر | ۱.۲۰ الی ۱.۴۰ | ۱۸۰ |
| ۶۰ میلیمتر | ۱.۴۰ الی ۱.۶۰ | ۲۲۰ |
| ۸۰ میلیمتر | ۱.۶۰ الی ۱.۸۰ | ۲۸۰ |
| ۱۰۰ میلیمتر | ۱.۸۰ الی ۲.۰۰ | ۳۴۰ |
| ۱۲۰ میلیمتر | ۲.۰۰ الی ۲.۲۰ | ۴۱۰ |
برآورد قیمت پانل سقفی شادولاین پشم سنگ مدل آلمان با چهار لبه تزریقی و تحلیل بازگشت سرمایه
در برآورد قیمت پوشش سقف برای پروژههای صنعتی، نگاه به قیمت هر متر مربع بدون در نظر گرفتن هزینههای جانبی اجرایی، خطای رایج تصمیمگیری است. ساندویچ پانل سقفی شادولاین مدل آلمان با عایق پشم سنگ و تزریق فوم در چهار لبه، به دلیل تلفیق هسته متراکم بازالتی با خط فرآیند تزریق روباتیک پلییورتان، محصولی در رده مهندسی پیشرفته است؛ با این حال، سرمایهگذاری اولیه در این مقطع از سه مسیر مستقیم هزینههای کلی سوله را کاهش میدهد:
- حذف هزینههای درزبندی و ماستیککاری در کارگاه: تزریق پیوسته فوم در چهار لبه، نیاز به عایقکاری دستی لبهها و خطرات ناشی از نفوذ آب را به صفر رسانده و دستمزد تیم نصب را تعدیل میکند.
- صرفهجویی قطعی در متراژ مصرفی با نقشه شاپدراینگ: شاخهها دقیقا متناسب با طول دهانه و تیرریزی سازه (از ۲ تا ۱۴ متر) برش میخورند؛ بدین ترتیب خریدار هزینهای بابت پرت و دورریز متریال پرداخت نخواهد کرد.
- تعدیل تعرفه بیمه حریق و ایمنی: برخورداری از هسته نسوز کلاس A1 هزینههای سربار اخذ پایانکار آتشنشانی و حق بیمههای سالانه کارخانجات را به حداقل میرساند.
تعیین قیمت نهایی بر پایه ضخامت هسته، ضخامت ورقهای پوششی (۰.۴ تا ۰.۷ میلیمتر) و نوع آلیاژ (گالوانیزه یا آلوزینک) انجام میپذیرد. جهت دریافت آنالیز بهای متره سقف و برآورد تخصصی، کارشناسان واحد برآورد فنی آریا بارون پاسخگوی شما هستند.
فرآیند خرید پانل سقفی شادولاین آلمانی با هسته پشم سنگ و تزریق فوم در چهار لبه
تولید ساندویچ پانل هیبریدی با لبههای تزریقی، مستلزم هماهنگی ابعادی میلیمتری میان خط تولید کارخانه و ساختار فلزی سوله است تا همپوشانی گامهای ۴۰ میلیمتری آلمانی در سقف بینقص اجرا شود. فرآیند خرید این محصول در مجموعه آریا بارون به گونهای طراحی شده که دغدغه خطای نصاب و اشتباه در متراژ برطرف گردد. در گام نخست، مهندسان پروژه نقشههای اتوکد تیرریزی را ارسال میکنند تا برش شاخهها با کمترین مفصل طولی مدلسازی شود؛ سپس نوع ورق رویه، ضخامت هسته بازالتی و شید پوشش از روی استاندارد رال تعیین میگردد. پس از تایید نقشه چیدمان، پیشفاکتور رسمی صادر شده و بارگیری پالتها به سراسر کشور انجام میشود.
آریا بارون تولید کننده انواع محصولات نوین ساختمانی است و در حال حاضر دارای خط تولید انواع مدل های ساندویچ پانل است. برای سفارش و خرید ساندویچ پانل به صفحه معرفی جامع پانل ها بروید. برای کسب اطلاع از قیمت ساندویچ پانل با شماره های شرکت تماس بگیرید.
آببندی درزهای پانل سقفی شادولاین مدل آلمان پشم سنگ با تزریق فوم 4 لبه در شیب سقف
برای دستیابی به حداکثر راندمان آببندی و تثبیت الیاف پشم سنگ، رعایت موارد زیر در زمان مونتاژ ضروری است:
- مهار انحصاری روی تاج گام: کلیه پیچهای سرمتهدار واشردار EPDM باید صرفا روی بالاترین نقطه ذوزنقه (قله گام ۴۰ میلیمتر) بسته شوند؛ ایجاد هرگونه حفره در دره یا کف آبراهه خطای اجرایی محسوب میشود.
- تکیهگاه صلب زیر واشرها: تزریق فوم در لبههای طولی مانع از لهشدگی لبه ورق زیر گشتاور پیچگوشتی برقی شده و واشر آببندی را بدون تغییر فرم در محل مستقر میکند.
- اجرای اتصالات همپوشانی عرضی (End Lap): در سقفهای با طول شیب فراتر از ۱۴ متر، همپوشانی شاخهها به کمک فلاشینگ زیرکوب و چسبهای درزگیر پلییورتان اجرا میشود تا زنجیره هوابندی چهار لبه پیوسته بماند.
سوالات متداول
عرض مفید ساندویچ پانل سقفی شادولاین مدل آلمان پشم سنگ با تزریق فوم در 4 لبه چقدر است و همپوشانی آن چگونه محاسبه میشود؟
عرض اسمی (کل) مقطع ۱۰۸۰ میلیمتر و عرض مفید پوشش سقف پس از اجرای اورلپ دقیقا ۹۴۵ میلیمتر (۹۴.۵ سانتیمتر) است.
تزریق فوم پلییورتان در چهار لبه پانل سقفی شادولاین پشم سنگ طرح آلمان چه مزیتی دارد؟
غلاف فوم مانع از نفوذ رطوبت و نمزدگی الیاف بازالت در شرایط بارانی شده و با ایجاد تکیهگاه صلب، از لهشدگی لبهها زیر فشار پیچهای سرمته جلوگیری میکند.
کلاس مقاومت در برابر آتش پنل سقفی شادولاین آلمانی با هسته پشم سنگ و تزریق فوم در چهار لبه چیست؟
هسته معدنی بازالتی دارای بالاترین رده ایمنی حریق یعنی کلاس A1 (کاملا نسوز) است که بیش از ۱۰۰۰ درجه سانتیگراد حرارت مستقیم را بدون شعلهوری یا تصعید گاز سمی تحمل میکند.
حداکثر طول شاخههای ساندویچ پنل سقفی شادولاین مدل آلمان با ۴ لبه فومدار چقدر است؟
شاخهها از طول ۲ الی ۱۴ متر منطبق با نقشه تیرریزی و فواصل پرلینهای سوله بهصورت سفارشی در کارخانه آریا بارون برش میخورند.
آیا مقطع شادولاین آلمان پشم سنگ با تزریق فوم در 4 لبه نسبت به مدلهای پلیاستایرن یا پلییورتان خیز بیشتری دارد؟
خیر، با وجود وزن بالاتر هسته بازالتی (دانسیته ۸۰ الی ۱۲۰)، ارتفاع گام ۴۰ میلیمتری ممان اینرسی بالایی ایجاد کرده و خیز مجاز سازه را کاملاً در محدوده استاندارد حفظ مینماید.
