ساندویچ پانل سقفی شادولاین مدل ایتالیا

مشخصات فنی و ابعاد هندسی ساندویچ پانل سقفی شادولاین مدل ایتالیا آریا بارون

ساندویچ پانل سقفی شادولاین مدل ایتالیا نمونه‌ای توسعه‌یافته از ساندویچ پانل شادولاین با ساختار ۵ گام ذوزنقه‌ای است که بالاترین سطح پوشش مفید سقف را در متر مربع سازه تامین می‌کند. این پانل با قابلیت سفارشی‌سازی در انواع هسته‌های عایق و پوشش‌های رویه و زیره منطبق بر استانداردهای کارخانه تولید می‌شود. ابعاد هندسی، مشخصات فیزیکی و تلورانس‌های مجاز این محصول بر اساس کاتالوگ رسمی کارخانه آریا بارون توس در جدول زیر مستند شده است:

ویژگی‌های اختصاصی پانل سقفی شادولاین مدل ایتالیا و تمایز با سایر مدل‌ها

پانل سقفی شادولاین مدل ایتالیا با تکیه بر الگوی اختصاصی ۵ گام ذوزنقه‌ای، برای پروژه‌هایی مهندسی شده است که اولویت اصلی آن‌ها پوشش حداکثری سطح، کاهش خطوط اتصال و تخلیه روان آب‌های سطحی است. ویژگی‌ها و مشخصات ساختاری این پانل عبارتند از:

• بیشترین عرض مفید پوشش سقف: ارائه عرض مفید ۱۱۶۵ میلی‌متر (۱۱۶.۵ سانتی‌متر) از عرض اسمی ۱۲۱۷ میلی‌متری، سبب می‌شود تا در یک متراژ معین، سطح با تعداد شاخه کمتری پوشانده شود.
• بهینه‌سازی خطوط هم‌پوشانی طولی: عریض بودن هر شیت، تعداد درزهای اورلپ را در کل گستره سقف کاهش داده و به یکپارچگی بیشتر پوشش نهایی کمک می‌کند.
• تخلیه هیدرولیکی روان در شیب‌های استاندارد: هندسه زاویه‌دار دیواره‌های ۵ گام، کانال‌های زهکشی مستقیمی پدید می‌آورد که هدایت حجم بالای آب باران را بدون پس‌زدگی مویرگی میسر می‌سازد.
• توزیع یکنواخت تنش‌های خمشی: آرایش منظم ۵ دنده ذوزنقه‌ای در عرض مقطع، بارهای گسترده برف و فشارهای ناشی از وزش باد را به شکل متوازن به پرلین‌ها و زیرسازی اسکلت منتقل می‌نماید.
• صرفه‌جویی در ملزومات نصب و سرعت اجرا: کمتر شدن خطوط اورلپ به کاهش مصرف پیچ‌های سرمته‌دار واشردار انجامیده و راندمان تیم‌های اجرایی در عملیات مونتاژ را بالا می‌برد.

کاربردهای ساندویچ پانل سقفی شادولاین مدل ایتالیا

پانل سقفی شادولاین مدل ایتالیا، بهینه‌ترین انتخاب برای کاربری‌های زیر به شمار می‌رود:

• سوله‌های با متراژ سقف گسترده و دهانه‌های عریض
• سقف‌های با زاویه شیب استاندارد و ملایم (بین ۵ تا ۱۰ درصد)
• سازه‌های فلزی سبک، انبارها و پارکینگ‌های مسقف
• سالن‌های فرآوری صنایع غذایی، دارویی و زون‌های بهداشتی
• کارخانجات پتروشیمی، انبار مواد اشتعال‌پذیر و فضاهای نیازمند تاییدیه آتش‌نشانی
• مجتمع‌های پرورش طیور، دامداری‌های صنعتی و سالن‌های پرورش قارچ

انواع ساندویچ پانل شادولاین مدل ایتالیا بر پایه عایق و درزبندی

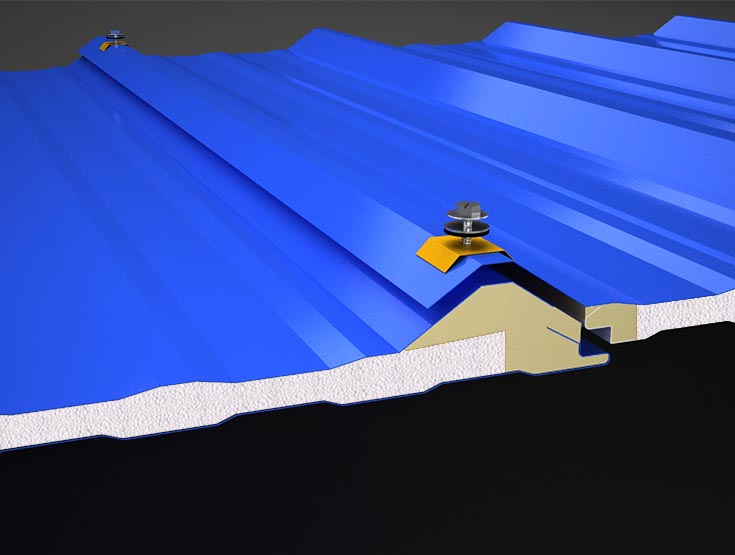

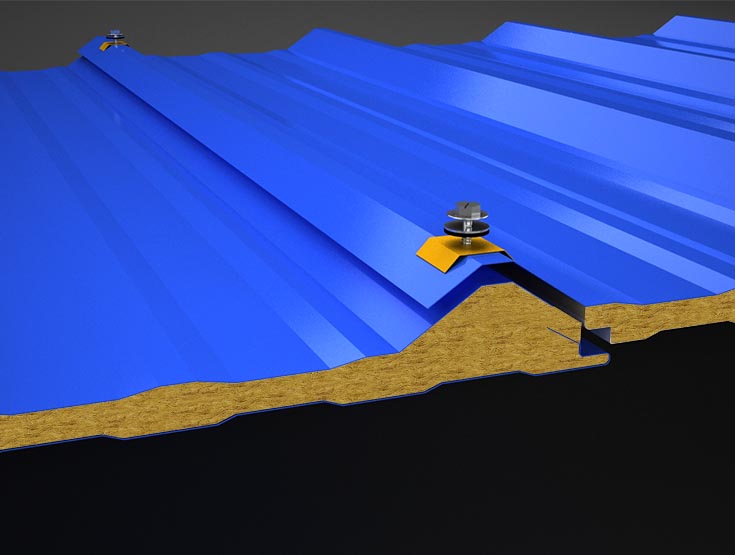

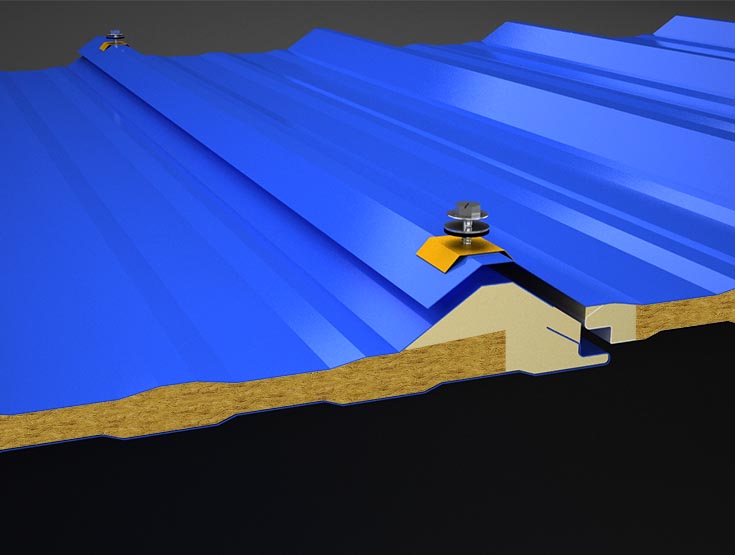

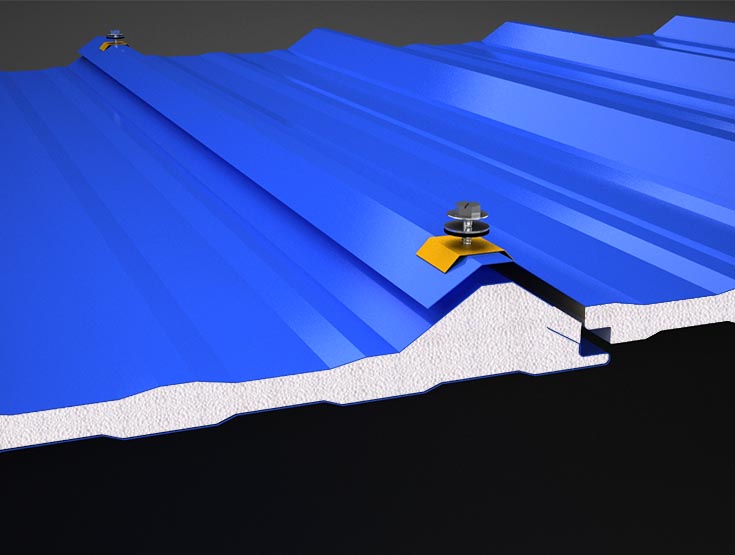

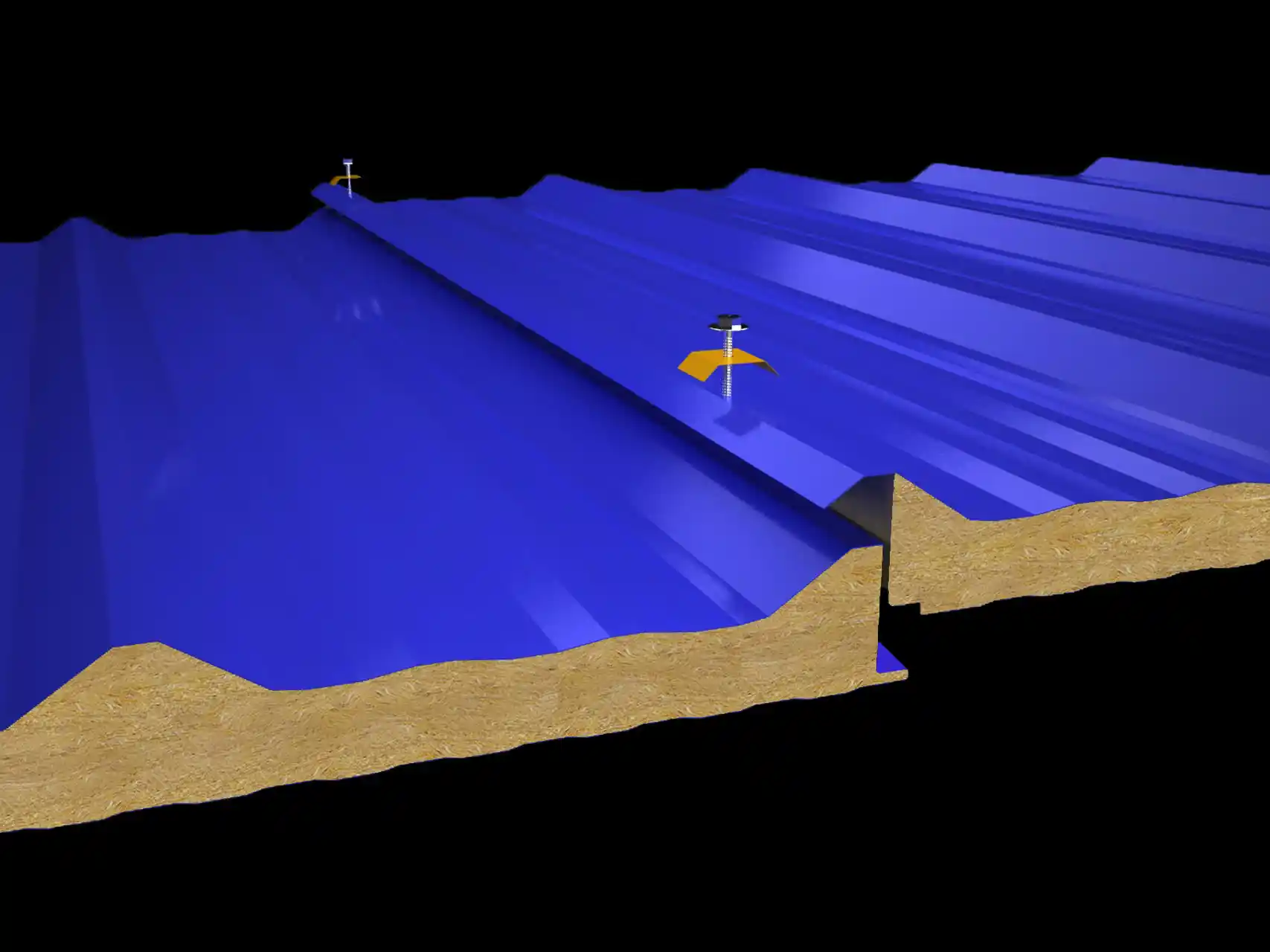

پانل سقفی شادولاین طرح ایتالیا متناسب با کاربری سازه، درجه حرارت محیطی و الزامات استاندارد آتش‌نشانی، با دو نوع هسته پشم سنگ و پلی‌استایرن (EPS) بر مبنای درزبندی لبه‌ها تولید می‌شود:

تنوع کالیته و پالت رنگی ساندویچ پانل سقفی شادولاین ایتالیا

انتخاب شید رنگی مناسب برای پوشش سقف علاوه بر جنبه‌های بصری و زیبایی‌شناسی سازه، تاثیر مستقیمی بر میزان جذب یا بازتاب تابش خورشید و مدیریت دمای داخلی سالن دارد. در خطوط تولید پیوسته آریا بارون، مقطع شادولاین طرح ایتالیا متناسب با کاربری سوله و الزامات معماری، با طیف گسترده‌ای از رنگ‌های پلیمری کوره‌ای منطبق بر استاندارد بین‌المللی RAL نورد و تولید می‌شود.

برای استعلام و انتخاب طیف‌های مجاز کارخانه‌ای (نظیر سفید رال ۹۰۱۶، آبی کاربنی رال ۵۰۱۵، طوسی رال ۷۰۳۵ و قرمز رال ۳۰۰۰)، می‌توانید جدول راهنمای کد رال رنگ ساندویچ پانل را بررسی کرده و کد مورد نظر را در نقشه سفارش‌گذاری نهایی ثبت نمایید.

محاسبات تیرریزی و تنظیم فاصله پرلین‌ها در پوشش سقف با مقطع ایتالیا

فاصله مجاز لاپه‌ها (پرلین‌ها) در سازه‌های صنعتی، تابعی مستقیم از ضخامت ورق‌های رویه، ضخامت هسته عایق و بارهای وارده نظیر بار متمرکز و زنده، میانگین بارش برف منطقه و فشار مکش باد است. از آنجایی که ساندویچ پانل سقفی شادولاین مدل ایتالیا با عرض مفید گسترده ۱۱۶۵ میلی‌متری (۱۱۶.۵ سانتی‌متر) و فرمینگ ۵ گام تولید می‌شود، توزیع تنش‌های خمشی در آن تفاوت‌های بنیادینی با مقاطع کم‌عرض‌تر دارد.

به دلیل متغیر بودن نوع هسته میانی (پلی‌یورتان، پشم سنگ یا پلی‌استایرن) و تفاوت مدل برشی هر یک، اتکا به اعداد عمومی می‌تواند منجر به ایجاد خیز بیش از حد مجاز سازه‌ای (L/200) در فصول سرد یا تحمیل هزینه‌های مازاد زیرسازی گردد. برای بهینه‌سازی دقیق تعداد لاپه‌ها، جلوگیری از خمش سقف و دریافت ریزمتراژ دقیق مصالح منطبق بر دفترچه محاسبات مهندسی، از ابزار محاسبه آنلاین متراژ سوله آریا بارون استفاده کنید یا نقشه اتوکد سازه را برای بررسی رایگان در اختیار مهندسان محاسب کارخانه قرار دهید.

شاخص‌های کیفی ورق و پوشش‌های محافظ در پانل شادولاین ایتالیا

رفتار مکانیکی و طول عمر مفید سقف در برابر تنش‌های محیطی، مستقیما به درجه خلوص متالورژیکی لایه‌های فلزی و مقاومت سطحی پوشش‌های پلیمری بستگی دارد. در خط نورد سرد، برای مهار فرسایش ناشی از تابش فرابنفش، نزولات جوی و گازهای خورنده صنعتی، ورق‌های شکل‌دهنده این مقطع بر پایه استانداردهای زیر آماده‌سازی و فرم‌دهی می‌شوند:

فناوری خط تولید پیوسته پانل شادولاین ایتالیا در کارخانه آریا بارون

تولید پانل سقفی مدل ایتالیا در خط مکانیزه و پیوسته آریا بارون، یکپارچگی ورق‌های فولادی و هسته عایق را در بالاترین سطح کیفی تثبیت می‌کند. مراحل اصلی فرآیند تولید به شرح زیر است:

1. بهبود چسبندگی با سیستم تخلیه بار الکتریکی: سطح داخلی ورق‌ها پیش از تزریق یا جای‌گذاری عایق، از یونیت کرونا عبور می‌کند. این فرآیند با باردار کردن سطح فلز، پیوند مولکولی میان ورق و هسته را تقویت کرده و مانع از جدا شدن لایه‌ها در برابر تنش‌های محیطی و بارگذاری‌های سازه می‌شود.
2. فرم‌دهی دقیق لبه‌های اورلپ: غلتک‌های ایستگاه رول‌فرمینگ، لبه‌های نری و مادگی را با تلورانس بسیار دقیق شکل می‌دهند. این شکل‌دهی یکنواخت سبب می‌شود تا پانل‌ها هنگام نصب روی پرلین‌ها بدون ایجاد موج یا درز اضافی، کاملا درون یکدیگر چفت و آب‌بند شوند.
3. برش سفارشی همگام با خط تولید: پس از تثبیت نهایی عایق در کوره پخت، شیت‌ها بدون توقف خط به طول دلخواه مطابق با ابعاد شیب سقف برش می‌خورند تا ضایعات ناشی از برشکاری در کارگاه به صفر برسد.

استعلام قیمت ساندویچ پانل سقفی شادولاین مدل ایتالیا

محاسبه قیمت هر متر مربع در این پانل، تابع مستقیم عرض مفید ۱۱۶۵ میلی‌متری و نوع پیکربندی ۵ دنده ذوزنقه‌ای آن در خط رول‌فرمینگ پیوسته است. برخلاف مقاطع کم‌عرض که پرت هم‌پوشانی بالاتری به ازای هر شیت دارند، در الگوی ایتالیا به ازای هر شاخه ۱۲۱۷ میلی‌متری، تنها ۵۲ میلی‌متر صرف هم‌پوشانی نری و مادگی شده و بیشترین سطح پوشش مفید به ازای متراژ سفارش حاصل می‌شود. نرخ‌گذاری نهایی این محصول بر مبنای متغیرهای زیر محاسبه می‌گردد:

• نوع و ضخامت ورق‌های فرم‌یافته: ضخامت ورق گالوانیزه یا آلوزینک (از ۰.۴ تا ۰.۷ میلی‌متر) که به دلیل کشش ورق روی قالب ۵ قله، تاثیر مستقیم بر وزن نهایی هر شاخه دارد.
• جنس لایه زیرین مقطع: تفاوت بهای تمام‌شده بین ساختار دورو ورق فلزی در برابر مدل سبک‌تر با زیره فویل هگزاگونال، فیلم متالایز یا کرافت.
• دانسیته و گرید هسته میانی: ضخامت عایق (از ۲۰ تا ۱۵۰ میلی‌متر) و انتخاب نوع متریال هسته شامل پلی‌یورتان تزریقی (40 kg/m³)، پشم سنگ دانسیته بالا یا پلی‌استایرن نسوز.

با توجه به نوسانات روزانه نرخ شمش فولاد، ورق‌های آلیاژی و مواد پایه پلیمری، نرخ‌گذاری به صورت روزانه از روی فرمول وزنی و نوع هسته استخراج می‌شود. برای دریافت پیش‌فاکتور رسمی و ریز محاسبات بهای تمام‌شده سقف بر مبنای متراژ مفید، با واحد فروش آریا بارون در ارتباط باشید.

سفارش و خرید پانل سقفی شادولاین مدل ایتالیا از کارخانه آریا بارون

فرآیند سفارش‌گذاری پانل سقفی شادولاین مدل ایتالیا بر پایه مشخصات تیرریزی سازه و طول دهانه شیب سقف انجام می‌پذیرد تا هیچ‌گونه نیاز به برشکاری عرضی در پای کارگاه، هم‌پوشانی سر به سر اضافه در امتداد شیب یا اتلاف مصالح وجود نداشته باشد. خط تولید تمام‌اتوماتیک آریا بارون امکان برش طولی پیوسته از ۲ متر تا حداکثر ۱۴ متر را بر اساس نقشه‌های اجرایی فراهم ساخته است.

برای شروع، کافی است ابعاد دقیق تاج تا ناودانی یا فایل اتوکد سازه ارسال شود. بر این اساس، نقشه چیدمان شیت‌ها و نحوه قرارگیری لبه‌های هم‌پوشانی متناسب با جهت وزش باد غالب منطقه استخراج می‌گردد. پس از نهایی‌سازی نقشه شاپ‌درائینگ و انطباق ضخامت عایق با فاصله پرلین‌ها، شاخه‌ها تحت نظارت واحد کنترل کیفیت تولید شده و به همراه روکش محافظ فیلم ضدخش، متعلقات درزبندی و فلاشینگ‌های متناسب با گام‌های مقطع بارگیری و مستقیما به محل پروژه ارسال می‌شوند.
