ساندویچ پانل سقفی شادولاین مدل ایتالیا با عایق پشم سنگ و تزریق فوم در چهار لبه
ساندویچ پانل سقفی شادولاین مدل ایتالیا با عایق پشم سنگ و تزریق فوم در چهار لبه، پیشرفتهترین راهکار پوشش سقف برای پروژههای صنعتی با ریسک بالای حریق است. این مقطع پیشساخته با ترکیب فرم هندسی ۵ گام ذوزنقهای (بیشترین عرض مفید پوشش در میان الگوهای شادولاین) و هسته نسوز از الیاف معدنی سنگ بازالت، ضمن تامین حداکثر نرخ تخلیه آبهای سطحی، مقاومت حرارتی سقف را تا دمای ۷۵۰ درجه سانتیگراد تضمین میکند. تزریق همزمان فوم پلییورتان کندسوز (PIR) در هر چهار سمت لبه، دو چالش ساختاری فوم پشم سنگ یعنی جذب رطوبت محیطی و افت استحکام موضعی فاق و زبانه را به طور کامل برطرف ساخته است.
شما میتوانید برای بهینهسازی آهنکشی لاپهها، پیشگیری از اضافه بار سازهای و دریافت نقشه چیدمان شاپدرائینگ منطبق بر گرید حریق پروژه، فایل اتوکد یا مشخصات دهانه سقف خود را ارسال کنید تا پیشفاکتور رسمی و ریز محاسبات وزنی توسط دپارتمان فنی آریا بارون صادر گردد.

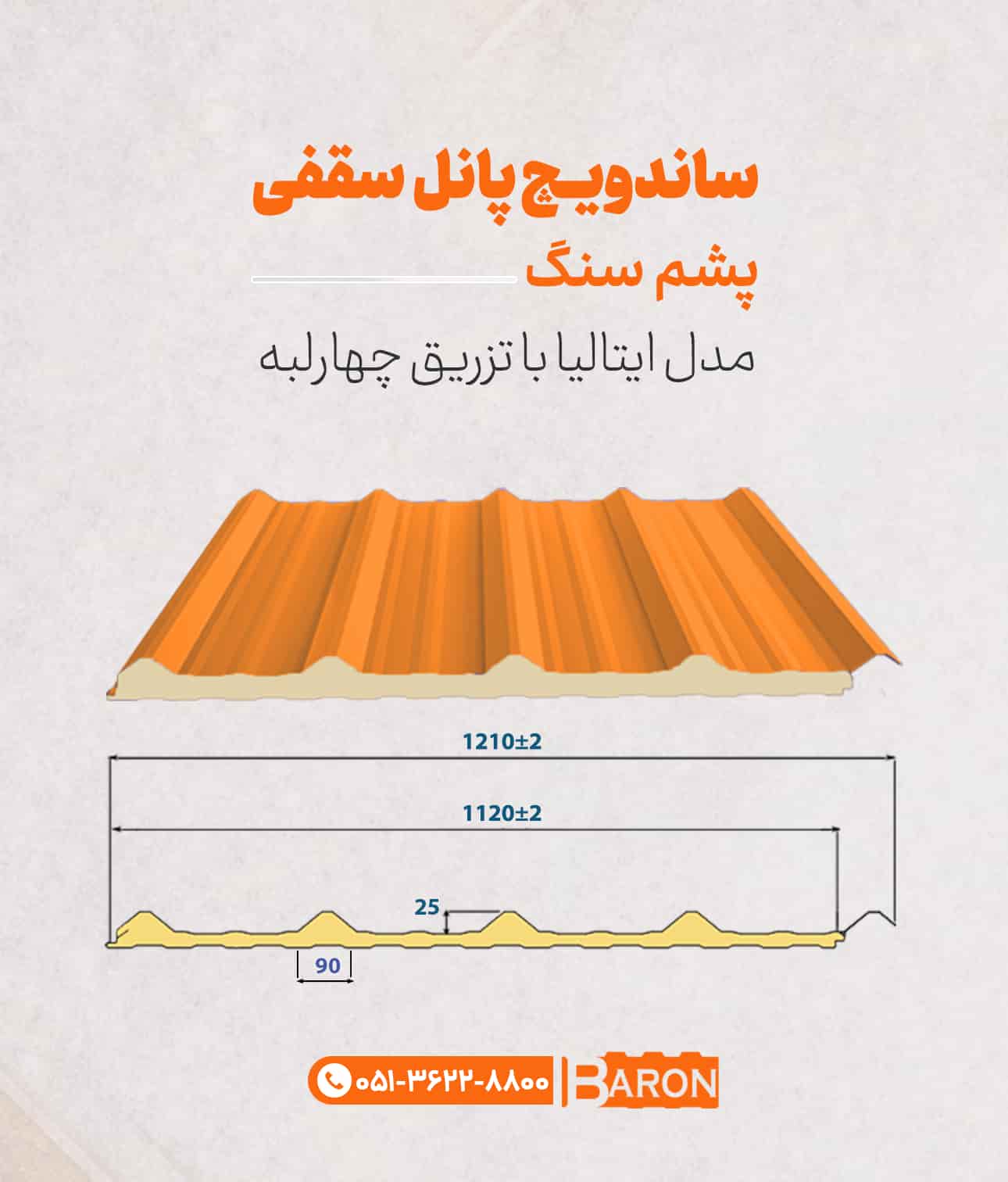

مشخصات فنی ساندویچ پانل سقفی شادولاین دو رو ورق مدل ایتالیا پشم سنگ با تزریق فوم در 4 لبه
برای دستیابی به حداکثر مقاومت مکانیکی و جلوگیری از تغییر شکل پوشش سقف زیر اثر بارهای استاتیکی، چیدمان الیاف پشم سنگ با ساختار دانسیته کنترل شده به صورت نوارهای عمود بر سطح ورق انجام میگیرد تا تنشهای فشاری ناشی از بارگذاری ثقلی سقف مستقیما مهار گردد. این شیوه طراحی، استانداردی نوین در بهبود عملکرد انواع ساندویچ پانل سقفی در برابر بارهای مرده و ارتعاشات سازهای محسوب میشود.
مقادیر فنی و تلورانسهای پانل شادولاین مدل ایتالیا با عایق پشم سنگ و تزریق فوم در چهار لبه آریا بارون به شرح زیر است:
| نوع ساندویچ پانل | ساندویچ پانل سقفی شادولاین طرح ایتالیا (دو رو ورق) |
| نوع عایق | پشم سنگ |
| عرض اسمی پانل (کل شاخه) | ۱۲۰۰ الی ۱۲۱۷ میلیمتر |
| عرض مفید پوشش سقف | ۱۱۲۰ میلیمتر (۱۱۲ سانتیمتر) |
| دانسیته | 100±kg/m³ |
| نوع سیستم درزبندی لبهها | تزریق فوم پلییورتان PIR در ۴ لبه پیرامونی مقطع |
| ضخامت ورق رویه | 0.7 – 0.60 – 0.50 – 0.35 – 0.3 – 0.25 – 0.2 |
| ضخامت ورق زیره | 0.7 – 0.60 – 0.50 – 0.35 – 0.3 – 0.25 – 0.2 |
| ضخامت عایق پشم سنگ میلی متر(mm) | 50 – 80 – 100 – 130 |
| نوع ورقهای پوششی | ورق آلوزینک ضدخوردگی، گالوانیزه رنگی یا آلومینیوم |
| طول هر شاخه پانل | ۲ الی ۱۴ متر (برش پیوسته سفارشی متناسب با نقشه شاپدرائینگ) |
رفتار استاتیکی مقطع ۵ گام ایتالیا در برابر لنگرهای خمشی و بار برف با عایق پشم سنگ و تزریق فوم در چهار لبه
شکل هندسی و فواصل گامهای ذوزنقهای در کنار ضخامت ورقهای پوششی، مؤلفههای بنیادین تعیین ممان اینرسی مقطع و ظرفیت باربری مجاز پوشش سقف هستند. بر خلاف عایقهای سبک پلیمری، هسته پشم سنگ با دانسیته ۱۰۰ کیلوگرم بر متر مکعب بار مرده ثابتی به سقف تحمیل میکند؛ از این رو فرمینگ ۵ گام مدل ایتالیا با تقسیم متوازن نیرو میان ۵ دنده طولی در عرض شاخه، اثرات تمرکز تنش روی پرلینها را مهار میسازد.
در پروژههای صنعتی با دهانههای بزرگ و مناطقی که مستعد بارش سنگین برف یا بارگذاری باد با سرعتهای بحرانی هستند، هندسه تقویت شده این مقطع از ایجاد خیز غیرمجاز در میانه دهانه پرلینها جلوگیری میکند. بهرهگیری از حداکثر عرض اسمی ۱۲۱۷ میلیمتر و دستیابی به عرض مفید ۱۱۲۰ میلیمتر در این مقطع، علاوه بر حذف درزهای همپوشانی مازاد و ممانعت از نفوذ آب، نیاز به مصرف پیچهای سرمتهدار را کاهش داده و راندمان اجرای عملیات پوشش سقف را به شکل چشمگیری افزایش میدهد.
مهندسان محاسب برای بررسی الگوهای متنوع فرمینگ موجها، مقایسه ابعاد ذوزنقهها و شناخت ویژگیهای عمومی این خانواده از پوششها، میتوانند مشخصات فنی و کاربردهای دستهبندی جامع ساندویچ پانل شادولاین را نیز مورد بررسی قرار دهند.

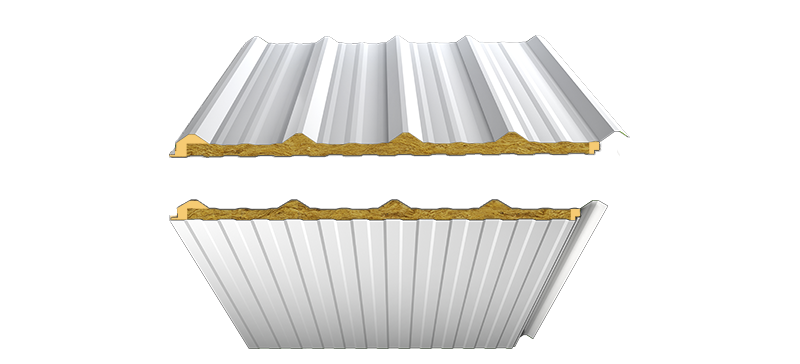

ساختار لایهای پانل ۵ گام ایتالیا با عایق پشم سنگ و تزریق فوم در چهار لبه
بررسی جزئیات فنی و لایهبندی ساندویچ پانل سقفی شادولاین طرح ایتالیا با عایق پشم سنگ و تزریق چهار لبه فوم، ویژگیهای مهندسی مقطع، نوع پیوند مصالح و الزامات استحکامی آن را مشخص میسازد:
- هندسه دندهها و ابعاد مقطع: فرمینگ ۵ گام ذوزنقهای به نحوی طراحی شده است که رواناب ناشی از بارندگی و برف ذوب شده را با حداکثر سرعت تخلیه کند. این شیتها با عرض اسمی ۱۲۱۷ میلیمتر نورد شده و پس از اجرای همپوشانیهای طولی، به عرض مفید ۱۱۲۰ میلیمتر میرسند. بازه ضخامتی ۵۰ تا ۱۵۰ میلیمتر هسته عایق در کنار ارتفاع قلههای ذوزنقهای، ظرفیت ممان اینرسی مقطع را در برابر بارهای مکشی باد و تنشهای خمشی ارتقا میدهد.
- هسته ترکیبی و عایقبندی چهار لبه: هسته میانی از الیاف معدنی سنگ بازالت با دانسیته کنترل شده ۱۰۰ کیلوگرم بر متر مکعب تشکیل شده که تمامی اضلاع پیرامونی آن با نوار فوم متراکم پلییورتان PIR درزبندی شده است. این حصار پلیمری، هسته الیافی را در برابر رطوبت، بخارات و گازهای خورنده ایزوله کرده و مانع از فشردگی یا تغییر شکل لبههای اتصال فاق و زبانه در هنگام بستن پیچهای سرمتهدار میشود.
- ساختار لایهبندی و پوشش ورقهای فلزی: رویه و زیره پانل با استفاده از ورقهای آلوزینک ضدخوردگی، گالوانیزه پیشرنگ سوپرپلیاستر یا آلومینیوم در ضخامتهای ۰.۴ تا ۰.۷ میلیمتر تولید میشوند. در لایهبندی این شیتها علاوه بر پوشش ضدخوردگی و رنگ کورهای سطح بیرونی، از پرایمر اپوکسی در سطح تماس داخلی استفاده میشود تا چسبندگی فیزیکی و پیوند ساختاری پایدار میان چسب نسوز و فولاد تضمین گردد و احتمال جدایش لایهها تحت بارهای متناوب به صفر برسد.
برای مقایسه عملکرد مکانیکی این تیپ با نسخههای عایق فوم سبک، میتوانید مشخصات فنی و ویژگیهای ساندویچ پانل شادولاین مدل ایتالیا را نیز بررسی نمایید.
اندازه ها ساندویچ پانل سقفی شادولاین مدل ایتالیا با عایق پشم سنگ
جنس لایه عایق ساندویچ پانل سقفی شادولاین مدل ایتالیا با عایق پشم سنگ و تزریق فوم در چهار لبه
جنس لایه رویه و زیره
رنگ و طرح ورق رویه متداول در تولیدات آریا بارون
سایر RAL های رنگ بر اساس خواسته مشتری قابل تولید می باشد.
استانداردهای بینالمللی رال در پانل شادولاین ایتالیا با هسته پشم سنگ و تزریق فوم در 4 لبه
پوشش رنگ الکترواستاتیک کورهای ورقهای رویه علاوه بر ایجاد مقاومت شیمیایی در برابر پرتو فرابنفش خورشید (UV) و آلایندههای اتمسفری، در طیف گستردهای از شیدهای پرکاربرد صنعتی از جمله سفید، آبی، طوسی و قرمز تولید میشود. همچنین جهت انطباق با نیازمندیهای معماری، برندینگ شرکتی یا الزامات هویتی سازههای خاص صنعتی، امکان تولید اختصاصی ورقهای زیره و رویه در تمامی کدهای تعریفشده بر اساس جدول بینالمللی رال رنگ (RAL System) برای سفارشهای کارخانهای فراهم است.
ضرورت مهندسی تزریق فوم PIR در چهار لبه پانل پشم سنگ شادولاین مدل ایتالیا
الیاف پشم سنگ علیرغم خواص چشمگیر در مهار شعله و جذب صوت، ساختاری اسفنجی و غیرپیوسته دارند. این ویژگی فیزیکی سبب شده تا مهندسی ساختار این متریال در مقایسه با سایر گونههای متداول ساندویچ پانل نیازمند تمهیدات تکمیلی برای افزایش دوام باشد؛ چرا که دو چالش فنی موجب افت کیفیت سقف در گذر زمان میشود که کارخانه آریا بارون با تزریق رباتیک فوم PIR در چهار لبه آن را حل نموده است:
1. مهار نفوذ رطوبت و حفظ پایداری الیاف بازالت
پشم سنگ در صورت مجاورت با رطوبت ناشی از تعریق داخل سوله یا نفوذ باران از خطوط همپوشانی، آب را جذب کرده و ضریب هدایت حرارتی آن به شدت افزایش مییابد (افت خاصیت عایقی). تزریق نواری فوم سلولبسته PIR دور تا دور پانل همانند یک غشای نفوذناپذیر عمل کرده و هسته الیافی را در برابر رطوبت، قطرات کندانس و گازهای خورنده محافظت مینماید.
2. رفع افت باربری و صلبیت اتصال فاق و زبانه در گام پنجم
در مقطع ۵ دنده مدل ایتالیا، دنده کناری وظیفه همپوشانی مکانیکی (اورلپ) را بر عهده دارد. از آنجا که پشم سنگ تراکمپذیر است، در هنگام سفت کردن پیچهای سرمتهدار واشردار ممکن است لبه دچار لهیدگی و دفرمگی شود. تزریق فوم متراکم در لبهها سختی ساختاری ناحیه فاق و زبانه را بالا برده و مانع از تابیدگی یا نشست لبه شیت زیر فشار باد و برف میگردد.

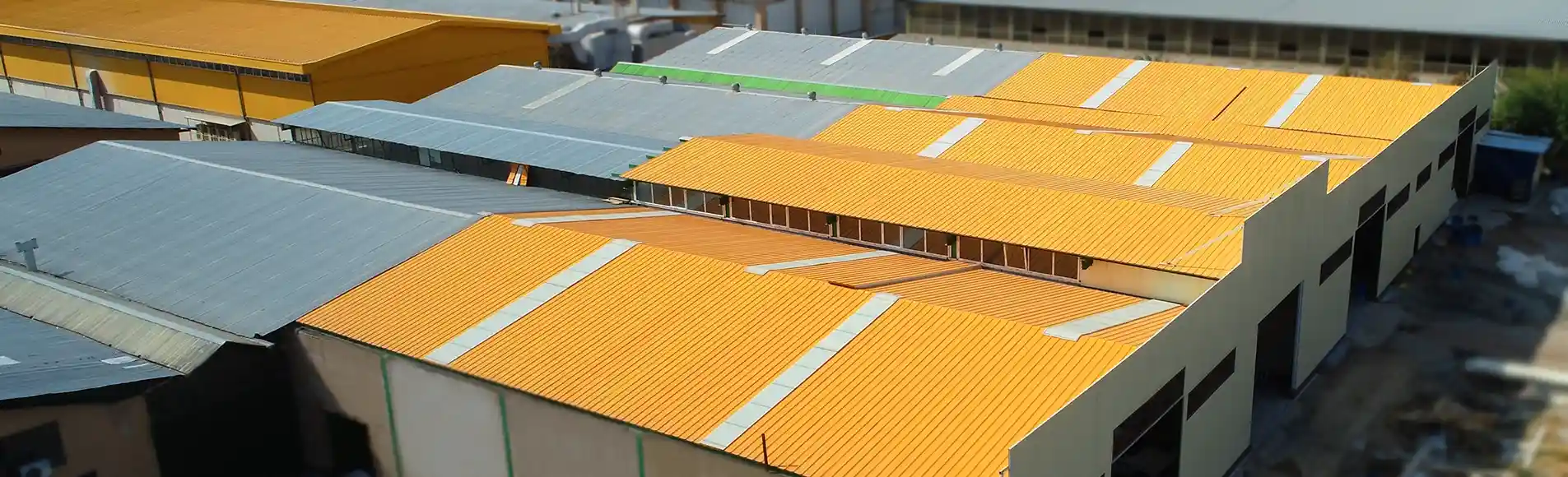

کاربردهای پنل سقفی ۵ گام شادولاین طرح ایتالیا پشم سنگ با تزریق فوم در 4 لبه
ساندویچ پانل سقفی شادولاین طرح ایتالیا پشم سنگ با چهار لبه تزریقی، برای پروژههای زیر انتخاب اصلی است:
- صنایع پرخطر: سالنهای رنگ، کارخانجات صنایع شیمیایی، پتروشیمی و پالایشگاهها.
- انبارهای استراتژیک: انبار متمرکز دارویی، کارخانجات نساجی و قطعات قابل اشتعال که اخذ تاییدیه رسمی آتشنشانی در آنها اولویت نخست است.
- محیطهای پر سر و صدا: سالنهای کمپرسور، ژنراتور و توربینهای صنعتی که نیاز توأم به جذب صوت بالا (Acoustic) و مهار حرارت دارند.
- سولههای با دهانه عریض: سازههایی با شیب ملایم که بهرهگیری از حداکثر عرض مفید ۱۱۲۰ میلیمتری مدل ایتالیا باعث کاهش خطوط درز طولی و صرفهجویی در آهنکشی لاپهها میشود.
ضوابط مبحث سوم مقررات ملی ساختمان و مدارک فنی جهت اخذ تاییدیه آتشنشانی
یکی از دغدغههای اصلی مهندسان مشاور و کارفرمایان در انبارها و سایتهای پرخطر صنعتی، دریافت گواهی ایمنی پایانکار از سازمان آتشنشانی است. استفاده از این مقطع ۵ گام پشم سنگ مسیر صدور مجوزها را به واسطه انطباق با چکلیستهای رسمی تسهیل میکند:
- تطابق با ضوابط زونبندی حریق (Fire Compartmentation): بر اساس الزامات مبحث سوم مقررات ملی ساختمان، سقف سازههای با بار اشتعال بالا باید از پیشروی افقی حریق به بخشهای مجاور جلوگیری کند؛ هسته این محصول به عنوان سد آتشبند عمل کرده و مانع سرایت شعله به سایر دهانهها میشود.
- تحویل شناسنامه فنی و برگه آزمون آزمایشگاهی: همراه با تحویل محموله، گزارش آزمون رفتار در برابر آتش صادره از مراجع و آزمایشگاههای همکار مرکز تحقیقات راه، مسکن و شهرسازی به کارفرما ارائه میشود تا در پرونده بازرسی آتشنشانی پروژه ضمیمه گردد.
- ایمنی خطوط خروج و تهویه دود: با توجه به الزام آییننامهها در زمینه حفظ دید و مهار گازهای خفهکننده در مسیرهای فرار، گزارش عدم سمیت گازها (Toxicity Test) و ضریب انتشار دود نزدیک به صفر این پانل، تاییدیه بازرسان ایمنی را در پروژههای بزرگ تضمین مینماید.
دوام و راندمان مهندسی پانل شادولاین ۵ گام ایتالیا پشم سنگ با چهار لبه تزریقی
کیفیت نهایی پوشش سقف و کارکرد بلندمدت آن زیر بارهای محیطی، تابعی از مشخصات ساختاری شیتها، خلوص متریال نسوز و دقت فناوری خط پیوسته است. کنترل شاخصهای فنی در بخشهای مختلف تولید، پایداری الاستیک مقطع، عدم افت هوابندی و دوام سقف را در زونهای حساس صنعتی تضمین میکند:
1- مشخصات فنی ورقهای رویه و زیره و مقاومت در برابر خوردگی
ورقهای گالوانیزه و آلوزینک پیشرنگ (شامل ۵۵٪ آلومینیوم و ۴۳.۴٪ روی) به ضخامت ۰.۴ الی ۰.۷ میلیمتر، سپر محافظ سقف در برابر تنشهای مکانیکی و گازهای خورنده به شمار میروند. در این محصول، ضخامت فلز پایه متناسب با محاسبات خمش سقف تامین شده و از جایگزینی ضخامت باربر با لایههای ضخیم رنگ پرهیز میشود.
سطح پشتی ورقها مجهز به لایه پرایمر اپوکسی است تا اتصال فیزیکی شیمیایی پایدار با چسب نسوز معدنی برقرار شود. پایداری لایه رویه نیز بر مبنای تستهای مهندسی پاشش نمک (سالت اسپری) و سنجش مقاومت فیلم رنگ کوره در برابر خمش و پرتو فرابنفش تضمین میگردد.
2- خلوص الیاف پشم سنگ بازالت و استاندارد واکنش در برابر حریق
پشم سنگ یکی از بهترین عایق های حرارتی و صوتی میباشد که در حال حاضر در سراسر دنیا برای عایق کاری از آن استفاده میشود. پشم سنگ تا دمای 850 درجه سانتیگراد پایداری حرارتی دارد.
• ماده اوليه اصلي براي توليد اين عايق، سنگ بازالت، از گروه سنگهاي آذرين است كه بازمانده فعاليتهاي آتشفشاني است.
• ساختار الیافی پشم سنگ، خواص آکوستیک و جذب صوت بسیار خوبی را برای این نوع عایق فراهم میآورد. همچنین مقاومت دمایی بسیار بالا و عدم آتش گرفتن و عدم انتشار دود، این نوع عایقها را در زمره عایقهای ضد آتش قرار میدهد.
پشم سنگها ضمن سبک بودن همچنین غیر سمی، قابل بازیافت و سازگار با محیط زیست میباشند و دارای ثبات ابعادی فیزیکی و شیمیایی خوبی هستند، همچنین در برابر رشد آفات، باکتریها و قارچها و حشرات موذی نیز مصون میباشند. به این ترتیب پشم سنگ یکی از بهترین عایقهای حرارتی، صوتی برای صنایع نفت، گاز، پتروشیمی و ساختمان و غیره .. محسوب میشوند.
در برخی از پشم سنگها از سرباره های کوره های ذوب آهن و برخی دیگر مذابها بهجای سنگ بازالت استفاده میگردد و برای جبران کمبودهای ناشی از این کار از رزینهای غیر مجاز آتشزا و به میزان بیش از حد مجاز استاندارد بهره میگیرند. این پشم سنگها دارای مقاومت بسیار پایینتری در برابر آتش میباشند.
3- فناوری خط کانتینیوس، چسب نسوز آبگریز و تزریق چهار لبه PIR
ساختار الیاف پشم سنگ به طور طبیعی در برابر بارهای نقطهای و رطوبت آسیبپذیر است؛ خط تمام اتوماتیک پیوسته آریا بارون با آرایش الیاف عمودی و تزریق نوار فشرده فوم کندسوز PIR در هر چهار وجه پانل، این محدودیت فیزیکی را برطرف میسازد. در این فرآیند، ورقها ابتدا تحت یونیت تخلیه بار الکتریکی (کرونا) قرار گرفته تا کشش سطحی فولاد بالا رود، سپس چسب نسوز غیرقابل حل در آب بر سطح آن اعمال میشود تا خطر جدایش لایهها تحت میعان حذف شود.
تزریق همزمان فوم در اتصالات فاق و زبانه، علاوه بر حذف پلهای حرارتی و فشردگی بلوکها، استحکام باربری دندهها حین مهار پیچهای سرمتهدار را تثبیت میکند. تزریق مکانیزه این غشای پلیمری در دو لبه طولی (نری و مادگی فاق و زبانه) و دو لبه عرضی شیتها، هسته الیافی را به صورت کامل درون یک قاب بسته عایقبندی میکند.
این طراحی مانع از ورود نم، هوای شرجی و آلایندههای اسیدی به درون بافت سنگ بازالت شده و از جذب آب که عامل اصلی افزایش بار مرده سقف و افت راندمان حرارتی است، پیشگیری به عمل میآورد. علاوه بر این، پیوستگی فوم PIR متراکم در لبهها، صلبیت مقطع ذوزنقهای را در برابر نیروهای برشی ناشی از طوفانهای شدید حفظ کرده و بدون ایجاد تغییر شکل یا آسیب به ساختار پنل، امکان اجرای دقیق همپوشانیهای طولی (اورلپ) را با حداکثر سرعت در کارگاه نصب فراهم میآورد.
4- نظارت اپراتوری در ایستگاههای شکلدهی و پرس دوار
عملکرد هماهنگ غلتکهای فرمدهی ۵ گام، نازلهای تزریق مواد پلیمری و پرس ممتد کاتاپیلار وابسته به پایش مستمر تکنسینهای خط تولید است. نظارت بر اتمسفر کوره پیشگرم، کنترل فشار پرس دوار و تنظیم سامانه برش پرنده در مقاطع سفارشی تا طول ۱۴ متر، مانع از افت کیفی لبههای فوم و گسستگی الیاف معدنی میشود و ابعاد نهایی شیتها را کاملا منطبق بر نقشههای اجرایی پروژه تحویل میدهد.
مقایسه رفتار حرارتی و حریق هسته پشم سنگ در برابر فومهای پلیمری
انتخاب نوع هسته میانی در خطوط تولید آریا بارون تابعی از الزامات آییننامهای، اقلیم منطقه و کاربری نهایی سوله است. هر دو عایق پشم سنگ و پلییورتان (PUR/PIR) در بالاترین استانداردهای صنعتی تولید میشوند و هر یک مزایای منحصربهفردی را در پوشش سقف ارائه میدهند:
| شاخص عملکردی | هسته پشم سنگ بازالت (این محصول) | هسته فوم پلییورتان (PUR/PIR) |
| اولویت اصلی کاربری | ایمنی حداکثری در برابر اشتعال و مهار ارتعاشات صوتی | بالاترین راندمان ذخیره انرژی و کاهش حداکثری بار مرده سقف |
| ضریب انتقال حرارت (λ) | عملکرد حرارتی مطلوب (حدود ۰.۰۴۰ W/mK) | بهترین عملکرد عایق حرارتی در بین مصالح ساختمانی (حدود ۰.۰۲۲ W/mK) |
| کلاس واکنش در برابر حریق | کلاس A1 / A2 (مقاومت کامل در برابر آتش مستقیم تا ۷۵۰ درجه) | کلاس B1 (کندسوز) و B2 (خودخاموششونده طبق استاندارد DIN 4102) |
| وزن سازهای و بار مرده | متراکم با دانسیته ۱۰۰kg/m³ (تقویت صلبیت با فوم لبه) | بسیار سبک با دانسیته ۴۰kg/m³ (کاهش چشمگیر وزن اسکلت و فونداسیون) |
| رفتار آکوستیک و جذب صوت | تضعیف امواج صوتی و آکوستیک بالا (عالی برای سالنهای پر سر و صدا) | عایقبندی صوتی استاندارد سازههای صنعتی |
| مقاومت فشاری و پیوستگی | تقویتشده با فناوری تزریق نواری فوم PIR در ۴ لبه | پیوند ساختاری یکپارچه و تزریق یکدست فوم بین دو ورق فلزی |
راهنمای انتخاب: اگر اولویت اصلی پروژه شما مهار صوت، انطباق با سختگیرانهترین گریدهای آتشنشانی یا فضاهای با دمای کاری بالا است، مقطع پشم سنگ با لبههای فوم تزریقی بهینهترین گزینه است. اما چنانچه کاهش بار مرده اسکلت، صرفهجویی حداکثری در هزینههای سیستمهای برودتی یاحرارتی یا پوشش سولههای سردخانهای مد نظر باشد، ساندویچ پانل سقفی شادولاین مدل ایتالیا با هسته پلییورتان (PIR/PUR) کارآمدترین راهکار خواهند بود.
فرآیند تولید پیوسته ساندویچ پانل ۵ گام مدل ایتالیا با هسته پشم سنگ و تزریق فوم ۴ لبه
تلفیق الیاف متراکم پشم سنگ با غشای پلیمری دور مقطع در پروفیل ۵ قله، پیچیدهترین چرخه پیوسته را در میان خطوط شکلدهی پوششهای سقفی به خود اختصاص داده است:
- فرمدهی ۵ موج ذوزنقهای و یونیت کرونا: کویلهای گالوانیزه یا آلوزینک با عبور متوالی از غلتکهای نورد سرد، زاویه شیب دیوارههای ۵ گام را شکل میدهند. پیش از تزریق، سطح فلز از سیستم تخلیه بار الکتریکی (کرونا) عبور میکند تا کشش سطحی ورق برای مهار الیاف بازالت پایدار گردد.
- پاشش بایندر ضدحریق دوپایه: چسب نسوز معدنی با غلظت کالیبرهشده روی سطح پیشگرمشده فلز پاشیده میشود؛ این عامل اتصال بهگونهای فرموله شده که زیر بار حرارتی بالا یا رطوبت محیطی دچار فروپاشی ساختاری و جداشدگی لایه فلزی از الیاف نگردد.
- آرایش نوارهای الیاف عمودی: بلوکهای عایق معدنی بهصورت نوارهای بافته شده با زاویه ۹۰ درجه نسبت به سطح ورق در هسته مرکزی جانمایی میشوند تا مقاومت به فشار سقف در قلههای ذوزنقهای به بالاترین حد برسد.
- تزریق برخط فوم PIR در ۴ پیرامون مقطع: پیش از ورود به پرس مداوم، رباتهای تزریق در هر دو حاشیه طولی فاق و زبانه و دو لبه عرضی، فوم کندسوز PIR را تحت فشار تزریق میکنند تا بلوکهای پشم سنگ به یکدیگر فشرده شده و هرگونه مسیر نفوذ بخار آب مسدود شود.
- تثبیت در کاتاپیلار دوبل و برش پرنده: مجموعه کامپوزیت تحت فشار و دمای یکنواخت پرس کاتاپیلار پخت نهایی را طی کرده و سپس با سامانه اره پرنده هماهنگ با سرعت خط، بر اساس شیب دهانه سازه تا طول ۱۴ متر بدون پلیسه یا تخریب بافت فوم لبه برش میخورد.
استعلام قیمت هر متر مربع ساندویچ پانل سقفی شادولاین پشم سنگ با تزریق فوم در چهار لبه
محاسبه قیمت ساندویچ پانل سقفی شادولاین پشم سنگ و تزریق فوم در چهار لبه، بر پایه مشخصات متریال فلزی، گرید حریق و فناوری هوابندی مقطع انجام میگیرد. از عوامل تعیین کننده هزینه این محصول میتوان به موارد زیر اشاره کرد:
- جنس و ضخامت ورقهای پوششی: انتخاب میان ورق آلوزینک ضدخوردگی، گالوانیزه و آلومینیوم و تغییر ضخامت فلز پایه از ۰.۴ به ۰.۷ میلیمتر، وزن فولاد مصرفی و بهای نهایی شیت را مستقیما تغییر میدهد.
- ضخامت عایق بازالت و تزریق ۴ لبه PIR: ضخامت ۵۰ تا ۱۵۰ میلیمتر پشم سنگ با دانسیته ۱۰۰ کیلوگرم بر متر مکعب حجم عایق نسوز را تعیین میکند؛ اجرای نواری فوم پیرامونی نیز با مسدودسازی دائمی رطوبت، از افت خواص حرارتی و هزینههای گزاف بازسازی جلوگیری مینماید.
- مبنای محاسبه بر اساس عرض مفید ۱۱۲۰ میلیمتر: متراژ خالص بر پایه پوشش مفید ۱۱۲۰ میلیمتر برآورد شده که به دلیل فرمینگ ۵ دنده، ضایعات همپوشانی و مصرف اتصالات را به حداقل میرساند.
با توجه به تغییرات بازار مواد اولیه و لزوم استخراج متراژ دقیق از روی نقشههای سازه، قیمت قطعی در قالب پیشفاکتور رسمی صادر میشود. همچنین برای برآورد اولیه ابعاد پوشش و برآمدگی تاج تا آبرو، میتوانید از ابزار محاسبه گر آنلاین متراژ سوله استفاده کنید. جهت محاسبه طول شاخهها (۲ تا ۱۴ متر) و استعلام هزینه پروژه، با کارشناسان فروش آریا بارون در تماس باشید.
سفارش مستقیم و خرید پانل سقفی شادولاین پشم سنگ ۵ گام با تزریق چهار لبه فوم
پوشش سقف سازههای صنعتی با ریسک بالای حریق، نیازمند متریالی با بالاترین استاندارد نسوز و هوابندی دائمی است. با سفارش مستقیم ساندویچ پانل سقفی شادولاین مدل ایتالیا با هسته پشم سنگ بازالت و درزبندی مکانیزه چهار لبه با فوم PIR از آریا بارون، شاخههای ۵ دنده دقیقا منطبق بر طول دهانه سازه (از ۲ تا ۱۴ متر) نورد میشوند تا پرتی ورق به صفر برسد.
شما میتوانید با انتخاب نوع ورق در ضخامتهای ۰.۴ تا ۰.۷ میلیمتر و تعیین شید اختصاصی بر مبنای کاتالوگ بینالمللی رال، پیشفاکتور رسمی را بر اساس عرض مفید همراه با متعلقات کامل نصب دریافت کنید. جهت بهینهسازی برش شاخهها، دریافت تاییدیه مبحث سوم مقررات ملی ساختمان و ثبت سفارش نهایی، نقشههای دهانه سقف خود را ارسال فرمایید تا کارخانه آریا بارون با تضمین اصالت متریال و بالاترین سرعت تولید، محموله را به محل پروژه شما ارسال کند.
نحوه مهار اورلپ در پانل شادولاین پشم سنگ مدل ایتالیا با تزریق فوم در 4 لبه
مهار صحیح بار مرده ناشی از چگالی ۱۰۰ کیلوگرم بر متر مکعب الیاف بازالت در کنار حفظ سلامت لایههای تزریقی فوم پیرامونی، نیازمند رعایت الزامات مهندسی اختصاصی زیر است:
- فواصل مجاز لاپهبندی (پرلینها): به دلیل وزن ثقلی بالاتر این مقطع نسوز در مقایسه با پانلهای سبک پلیمری، فاصله اکسبهاکس لاپهها بسته به بار برف منطقه و ضخامت ورق، عموما بین ۱.۲ تا ۱.۵ متر طراحی میشود تا از ایجاد شکمدادگی و خیز الاستیک شیت در میان دهانهها جلوگیری گردد.
- انتخاب پیچ سرمتهدار متناسب با ضخامت هسته: مهار پانلها باید صرفا از روی تاج گامهای ذوزنقهای و به کمک پیچهای سرمتهدار خودکار مجهز به واشر لاستیکی انجام گیرد. طول پیچ باید به نحوی محاسبه شود که پس از عبور از ضخامت عایق و ارتفاع گام شادولاین، دستکم ۳۰ میلیمتر در بال بالایی پرلین فولادی نفوذ کند؛ همچنین تنظیم گشتاور دریل جهت جلوگیری از لهشدگی نوار فوم PIR زیر همپوشانی الزامی است.
- هوابندی همپوشانیها و آببندی اتصالات: در محل اورلپ گام پنجم و مقاطع اتصال به آبرو، تزریق نواری چسب ماستیک پلییورتان خنثی یا ماستیک نسوز پیش از بستن نهایی پیچها ضروری است. برای آشنایی با توالی چیدمان شیتها، اجرای اصولی فلاشینگ تاج و جزئیات تراز لاپهها، راهنمای آموزش نصب ساندویچ پانل را مطالعه فرمایید. اجرای درست درزبندی لبهها مانع از نفوذ آبهای ناشی از کولاک به الیاف مرکزی شده و آببندی سقف را برای دورههای طولانیمدت تضمین میکند.
سوالات متداول
آیا تزریق فوم PIR در چهار لبه، مقاومت ضد حریق پشم سنگ را کاهش میدهد؟
خیر، فوم پلییورتان مورد استفاده از نوع خودخاموششونده و کندسوز (گرید PIR با استاندارد حریق B1) است. علاوه بر این، مسدودسازی لبهها مانع از نفوذ رطوبت، اکسیژن و ریزش الیاف شده و پایداری ساختار نسوز تا دمای 8۵۰ درجه سانتیگراد را در برابر شعله مستقیم حفظ میکند.
چرا در پوشش سقف پانل شادولاین مدل ایتالیا با عایق پشم سنگ به جای فرمینگ ۳ گام از طرح ۵ گام ایتالیا استفاده شده است؟
با توجه به دانسیته بالای الیاف بازالت (۱۰۰ کیلوگرم بر متر مکعب) و بار مرده حاصل از آن، فرمینگ ۵ گام با پخش متوازن تنش روی ۵ دنده ذوزنقهای، ممان اینرسی مقطع را بالا میبرد؛ این ساختار از ایجاد خیز و افتادگی شیت در میان لاپهها و دفرمگی سقف زیر بار برف جلوگیری مینماید.
آیا پانل شادولاین مدل ایتالیا با عایق پشم سنگ و تزریق فوم در 4 لبه الزامات مبحث سوم مقررات ملی ساختمان و سازمان آتشنشانی را پوشش میدهد؟
بله، هسته الیاف بازالت این پانل دارای گرید نسوز A1/A2 بوده، گاز سمی متصاعد نمیکند و نرخ انتشار دود آن صفر است. همچنین کارخانه همراه با محموله، شناسنامه و گواهی تستهای آزمایشگاهی مقاومت در برابر حریق را جهت اخذ تاییدیه بازرسان آتشنشانی و صدور پایانکار ارائه میدهد.
آیا پانل سقفی شادولاین طرح ایتالیا پشم سنگ با چهار لبه تزریقی در اقلیمهای مرطوب قابل اجرا است؟
بله، تزریق مکانیزه نوار فوم سلولبسته PIR در هر ۴ لبه پیرامونی، هسته پشم سنگ را کاملا آببندی کرده و مانع از نفوذ رطوبت، بخارات اسیدی و افت راندمان حرارتی در مناطق شرجی میشود.
پیچ سرمتهدار مناسب برای مهار ساندویچ پانل شادولاین نسوز با تزریق PIR در ۴ لبه چیست؟
باید از پیچهای سرمتهدار خودکار واشردار EPDM استفاده شود؛ طول پیچ باید متناسب با ضخامت عایق (۵۰ تا ۱۵۰ میلیمتر) به گونهای انتخاب گردد که حداقل ۳۰ میلیمتر در بال لاپه فولادی نفوذ کند بدون اینکه موجب لهشدگی فوم لبه شود.
حداقل شیب پیشنهادی سقف برای اجرای پانل ۵ گام پشم سنگ مدل ایتالیا با تزریق فوم در چهار لبه چقدر است؟
حداقل شیب استاندارد برای هدایت سریع رواناب ۵ درصد است. به سبب ارتفاع مناسب قلههای ذوزنقهای و درزبندی با ماستیک، این مقطع در سقفهایی با شیب ملایم نیز آببندی کامل ایجاد میکند.
