ساندویچ پانل سقفی شادولاین مدل ایتالیا با عایق پلی یورتان PUR یا PIR
ساندویچ پانل سقفی شادولاین مدل ایتالیا با عایق پلی یورتان PUR یا PIR نوعی از انواع ساندویچ پانل های شادولاین Shadowline هستند که در میانه آن با استفاده از فوم های پلی یورتان پوشانده شده است. این نوع پانل شادولاین مدل ایتالیا با عایق پلی یورتان با عرض مفید 112 سانتی‌متر و ضخامتی بین 20 تا 150 میلی متر در طول تا 14 متر قابل طراحی و تولید است. این نوع از ساندویچ پانل سقفی بسیار برای ساخت سقف انواع سازه کاربرد دارد.

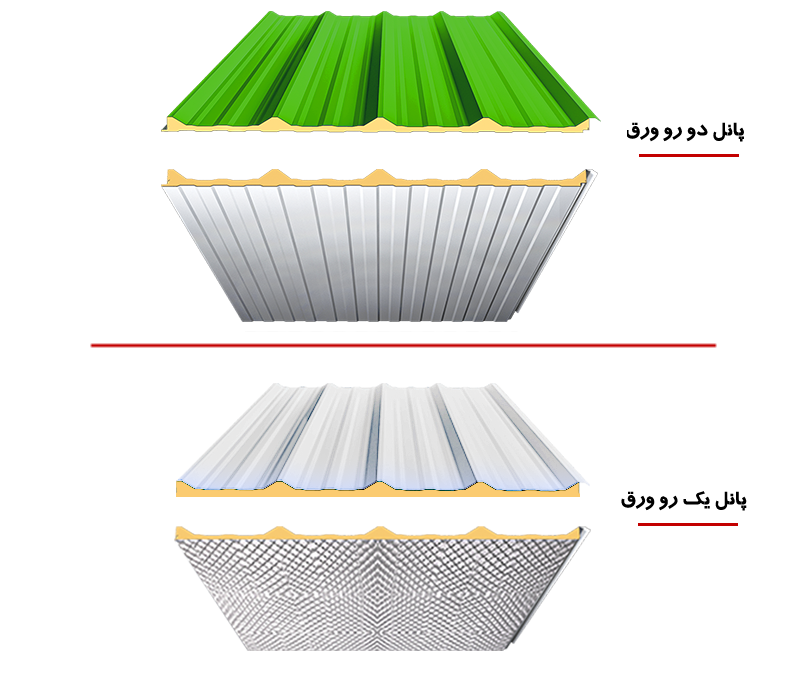

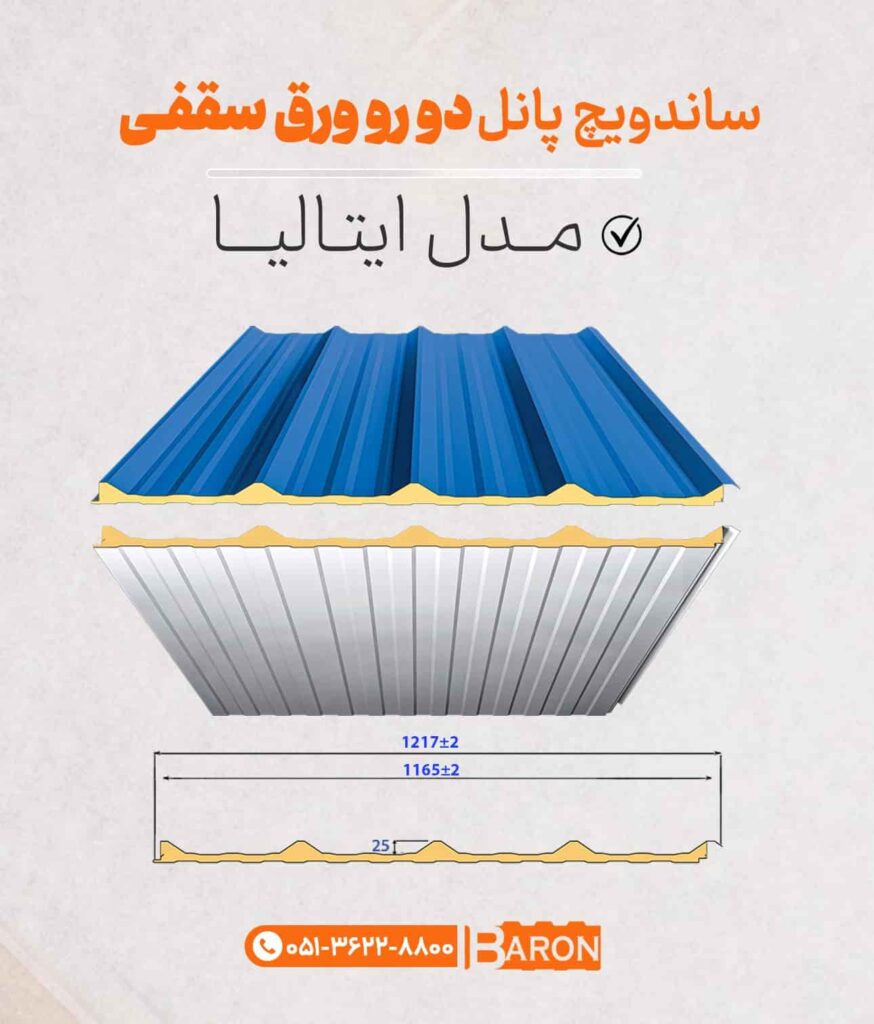

اندازه های دو رو ورق ساندویچ پانل سقفی شادولاین مدل ایتالیا با عایق پلی یورتان PUR یا PIR

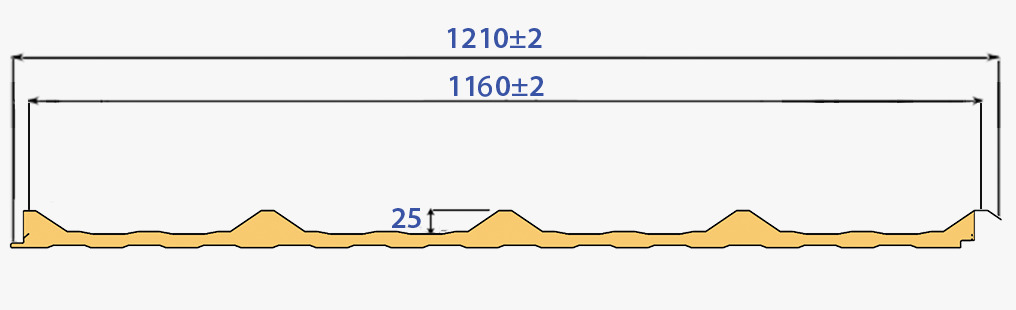

| (x) (mm) | 20,30,40,50,60,70,80,90,100,120,150 |
| عرض مفید (mm) | 1120 |
| عرض غیر مفید (mm) | 1210 |
| حداکثر طول | در طول های دلخواه تا 14 متر (بلندتر از 14 متر به شرایط حمل و نقل بستگی دارد) |

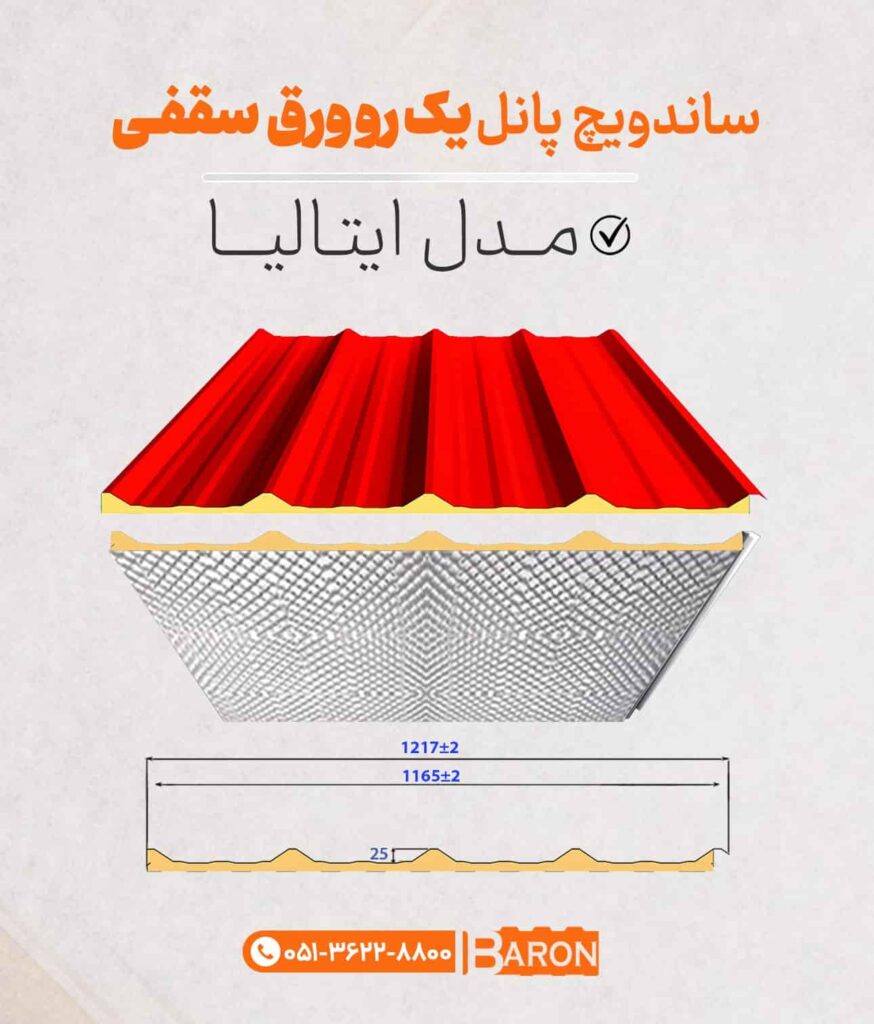

اندازه های یک رو ورق ساندویچ پانل سقفی شادولاین مدل ایتالیا با عایق پلی یورتان PUR یا PIR

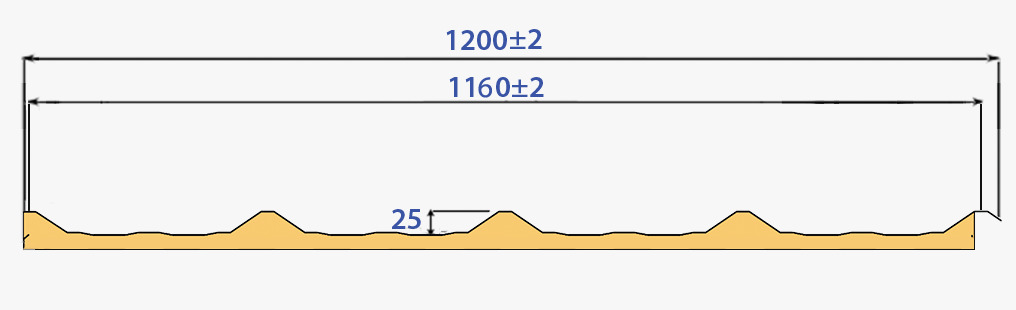

| (x) (mm) | 20,30,40,50,60,70,80,90,100,120,150 |
| عرض مفید (mm) | 1110 |
| عرض غیر مفید (mm) | 1195 |
| حداکثر طول | در طول های دلخواه تا 14 متر (بلندتر از 14 متر به شرایط حمل و نقل بستگی دارد) |
شکل واندازه پروفیل ذوزنقه وهمچنین تعداد ذوزنقه ها در عرض پانل و همچنین ورق رویه ، میزان تحمل فشاری یک ساندویچ پانل سقفی را مشخص میکنند.متناسب با فاصله تکیه گاه های زیر سازی از یکدیگر و شیب سقف ومیزان بارش برف وفشار حداکثری باد در منطقه وهمچنین فشار سایر بار های وارده به سقف می بایست ساندویچ پانل مناسب سقف را محاسبه ومشخص نموده.بطور مثال در مناطقی که هیچگاه برف نمی بارد وفاصله تکیه گاه زیر سازی پانل نیز نزدیک به یکدیگر میباشند ، استفاده از ساندویچ پانل سقفی با ذوزنقه های گام درشت ، فقط سنگین نمودن بی مورد سقف وهزینه کرد بیهوده میباشد، یا هنگامی که شیب سقف تند باشد حتی در مناطق پر برف نیز استفاده از گام های درشت ذوزنقه ای مقرون به صرفه اقتصادی نمیباشد. پانل های عریض 1.2 متری تعداد درز هم پوشانی کمتر ومصرف پیچ کمتر وهزینه حمل ونقل کمتری دارند وسرعت نصب بالاتری داشته و وزن سقف را بیهوده سنگین نمی نمایند و برای خریدار مقرون به صرفه تر میباشند. پانل های عریض1.2 متری فقط با ماشین آلات مدرن وبا دانش فنی روز میسر است.به همین دلیل تمامی تولید کنندگان معتبر اروپایی وحتی ترکیه چندین نوع ساندویچ پانل سقفی با اندازه های متفاوت ذوزنقه ها تولید مینمایند تا همیشه خریدار بتواند براساس محاسبات فنی ساندویچ پانل انتخاب وخریداری نماید.آریا بارون برای اولین بار در ایران اقدام به تولید چند مدل پانل سقفی با پروفیل های ذوزنقه ای متفاوت برای سقف های مختلف در شرایط آب وهوایی گوناگون کرده ، واین مدل ها را به نام کشورهای دنیا نام گذاری نمود.
بارگزاری مجاز ساندویچ پانل سقفی شادولاین مدل ایتالیا با عایق پلی یورتان PUR یا PIR
مطابق با استاندارد ملی ایران 14159 پیوست ث-4-5 و یا استاندارد EN14509
جهت استفاده در بام ها و سقف ها:
بارگذاری کوتاه مدت بر اساس خیز مجاز f≤L/200 می باشد.بارگذاری دراز مدت(شامل خزش) بر اساس خیز مجاز f≤L/100 می باشد.
جهت استفاده در دیوار ها:
بارگذاری ناشی از فشار باد بر اساس خیز مجاز f≤L/100 می باشد.
بطور مثال اگر فاصله تکیه گاه 1000 میلی متر باشد ،حداکثر خیز میتواند 5میلیمتر باشد و روی یک پانل ضخامت 50 میلیمتر اگر تا 547 کیلوگرم بر متر مربع بارگذاری کنیم خیز کمتر یا مساوی 5 میلیمتر میشود که در حد مجاز بهره برداری قرار دارد.
جنس لایه عایق ساندویچ پانل سقفی شادولاین با عایق پلی یورتان PUR یا PIR مدل ایتالیا
| فشردگی(دانسیته) | 41±2kg/m³ (دانسیته 30kg/m³ تا 50kg/m³ بنا به سفارش مشتری) |
| ضریب انتقال حرارت | 0.0159 W/(m.K) |
| نوع فوم | PUR (B1,B2,B3) + PIR |
جنس لایه رویه پانل سقفی شادولاین ایتالیایی با عایق پلی یورتان PUR یا PIR
| ورق رویه و زیره | گالوانیزه پیش رنگ شده- خود رنگ آلوزینک پیش رنگ شده- خود رنگ آلومینیوم پیش رنگ شده - خود رنگ استنلس استیل مات یا براق |
| ضخامت ورق | 0.3 تا 0.7 میلیمتر |
| نوع فرم دهی | نورد سرد |
متناسب با نوع کاربری وخواسته ها و الزامات سقف،ورق رویه می تواند از گالوانیزه خود رنگ یا پیش رنگ شده،آلوزینک خود رنگ یا پیش رنگ شده،آلومینیوم خود رنگ یا پیش رنگ شده، استنلس استیل مات و یا مس در ضخامت های مختلف که هر یک ویژگی های خاص خود را به شرح زیر دارند انتخاب شود.
ورق گالوانیزه : لایه پایه یا مغزی این ورق ها از جنس فولاد یا در زبان گفتگو آهن است و برای جلوگیری از زنگ زدن سریع که ناشی از میل زیاد آهن در ترکیب با اکسیژن هوا می باشد،دو طرف ورق آهن با یک لایه گالوانیزه به روش آبکاری شیمیایی پوشش داده میشود،برای حفاظت بهتر ورق آهن پایه از ترکیب با هوا و زنگ زدن روی سطح گالوانیزه را متناسب با نوع کاربری با چند لایه از رنگ های گوناگون پوشش می دهند.این ورق ها مادامی که سطح لایه های رنگ خراشیده نشده و گالوانیزه خراشیده نشده باشد و آهن پایه با اکسیژن هوا در تماس قرار نگیرد پایداری خوبی در برابر زنگ زدگی دارد اما باید دقت نمود که سوراخ کاری برای بستن پیچ های اتصال نیز باعث شروع کروژن،زنگ زدگی و پوسیدگی و پیشرفت آن متناسب با شدت رطوبت و نمک هوای آن محیط میشود.
ورق آلومینیوم: بهترین برتری ورق های آلومینیوم برای رویه و یا زیره ساندویچ پانل ها مقاوم بودن آن در برابر زنگ زدن و پوسیدن در بدترین شرایط آب وهوایی حتی استوایی است.ساندویچ پانل با ورق زیره آلومینیوم بهترین انتخاب برای سالن های تولید با رطوبت بالا و یا نیازمند شستشوی زیاد مثل : مرغداری ها ،آشپزخانه ها ، کارخانه های مواد خوراکی یا تولید رب،نوشابه می باشد.با توجه به صیقل بودن،آلومینیوم انعکاس نور بسیار خوبی از خود نشان می دهد که اگر به عنوان ورق زیره باشد باعث روشنایی بیشتر محیط و مصرف کمتر انرژی گشته و اگر به عنوان ورق رویه استفاده شود انرژی تابشی و ورود گرما به داخل محیط را کم میکند،یکی دیگر از مزایای ورق های آلومینیوم قابل بازیافت بودن آن است که به عبارت دیگر پس از دهه ها درصورتی که سازه برای نوسازی تخریب شود ورق های آلومینیوم زیره و رویه به عنوان مواد بازیافتی مطلوب،قابل فروش میباشند.یکی دیگر از مزیت های این ورق ها در ساندویچ پانل ها وزن کم آن است البته در گذشته با توجه به مشکلات چسبندگی فوم پلی یورتان به آلومینیوم تولید کنندگان کمتری توان تولید این کالا را داشتند اما امروزه با تکیه بر دانش فنی روز و ماشین آلات مدرن تولید این ساندویچ پانل با چسبندگی بسیار عالی فوم به ورق آلومینیوم به راحتی میسر گردیده است.
رنگ و طرح ورق رویه متداول در تولیدات آریا بارون
سایر RAL های رنگ بر اساس خواسته مشتری قابل تولید می باشد.
جنس لایه زیره
| ورق رویه و زیره | گالوانیزه پیش رنگ شده- خود رنگ آلوزینک پیش رنگ شده- خود رنگ آلومینیوم پیش رنگ شده - خود رنگ استنلس استیل مات یا براق |
| ضخامت ورق | 0.3 تا 0.7 میلیمتر |
| نوع فرم دهی | نورد سرد |
متناسب با نوع کاربری وخواسته ها و الزامات سقف،ورق رویه می تواند از گالوانیزه خود رنگ یا پیش رنگ شده،آلوزینک خود رنگ یا پیش رنگ شده،آلومینیوم خود رنگ یا پیش رنگ شده، استنلس استیل مات و یا مس در ضخامت های مختلف که هر یک ویژگی های خاص خود را به شرح زیر دارند انتخاب شود.
ورق گالوانیزه : لایه پایه یا مغزی این ورق ها از جنس فولاد یا در زبان گفتگو آهن است و برای جلوگیری از زنگ زدن سریع که ناشی از میل زیاد آهن در ترکیب با اکسیژن هوا می باشد،دو طرف ورق آهن با یک لایه گالوانیزه به روش آبکاری شیمیایی پوشش داده میشود،برای حفاظت بهتر ورق آهن پایه از ترکیب با هوا و زنگ زدن روی سطح گالوانیزه را متناسب با نوع کاربری با چند لایه از رنگ های گوناگون پوشش می دهند.این ورق ها مادامی که سطح لایه های رنگ خراشیده نشده و گالوانیزه خراشیده نشده باشد و آهن پایه با اکسیژن هوا در تماس قرار نگیرد پایداری خوبی در برابر زنگ زدگی دارد اما باید دقت نمود که سوراخ کاری برای بستن پیچ های اتصال نیز باعث شروع کروژن،زنگ زدگی و پوسیدگی و پیشرفت آن متناسب با شدت رطوبت و نمک هوای آن محیط میشود.
ورق آلومینیوم: بهترین برتری ورق های آلومینیوم برای رویه و یا زیره ساندویچ پانل ها مقاوم بودن آن در برابر زنگ زدن و پوسیدن در بدترین شرایط آب وهوایی حتی استوایی است.ساندویچ پانل با ورق زیره آلومینیوم بهترین انتخاب برای سالن های تولید با رطوبت بالا و یا نیازمند شستشوی زیاد مثل : مرغداری ها ،آشپزخانه ها ، کارخانه های مواد خوراکی یا تولید رب،نوشابه می باشد.با توجه به صیقل بودن،آلومینیوم انعکاس نور بسیار خوبی از خود نشان می دهد که اگر به عنوان ورق زیره باشد باعث روشنایی بیشتر محیط و مصرف کمتر انرژی گشته و اگر به عنوان ورق رویه استفاده شود انرژی تابشی و ورود گرما به داخل محیط را کم میکند،یکی دیگر از مزایای ورق های آلومینیوم قابل بازیافت بودن آن است که به عبارت دیگر پس از دهه ها درصورتی که سازه برای نوسازی تخریب شود ورق های آلومینیوم زیره و رویه به عنوان مواد بازیافتی مطلوب،قابل فروش میباشند.یکی دیگر از مزیت های این ورق ها در ساندویچ پانل ها وزن کم آن است البته در گذشته با توجه به مشکلات چسبندگی فوم پلی یورتان به آلومینیوم تولید کنندگان کمتری توان تولید این کالا را داشتند اما امروزه با تکیه بر دانش فنی روز و ماشین آلات مدرن تولید این ساندویچ پانل با چسبندگی بسیار عالی فوم به ورق آلومینیوم به راحتی میسر گردیده است.
نوع نورد ورق زیره

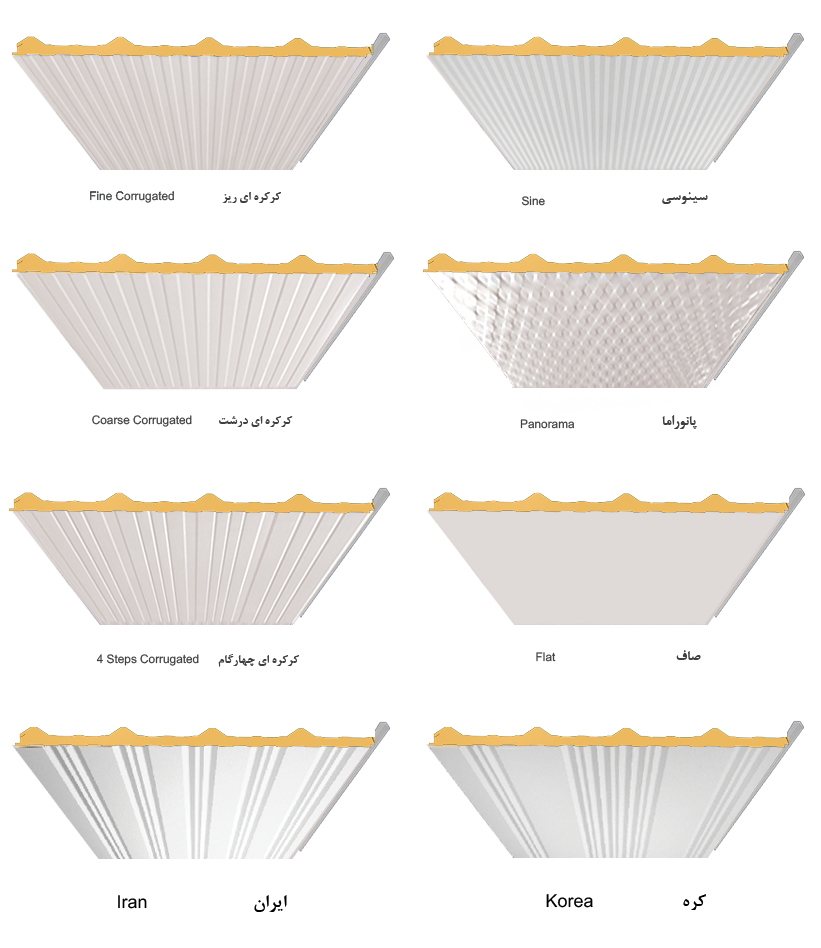

ورق های رویه و زیره در دستگاه رولفرمینگ به شکل های گوناگونی نورد کاری میشوند و متناسب با توقع تحمل فشار های وارده و شکل ظاهری نوع نورد انتخاب میگردد.
آریا بارون میتواند به کمک ماشین آلات بسیار مدرن و C.N.C خطوط تولید طیف گسترده ای از انواع شکل های نورد کاری را برای ورق رویه و زیره ساندویچ پانل ها تولید نماید.
رنگ و طرح ورق زیره متداول در تولیدات آریا بارون

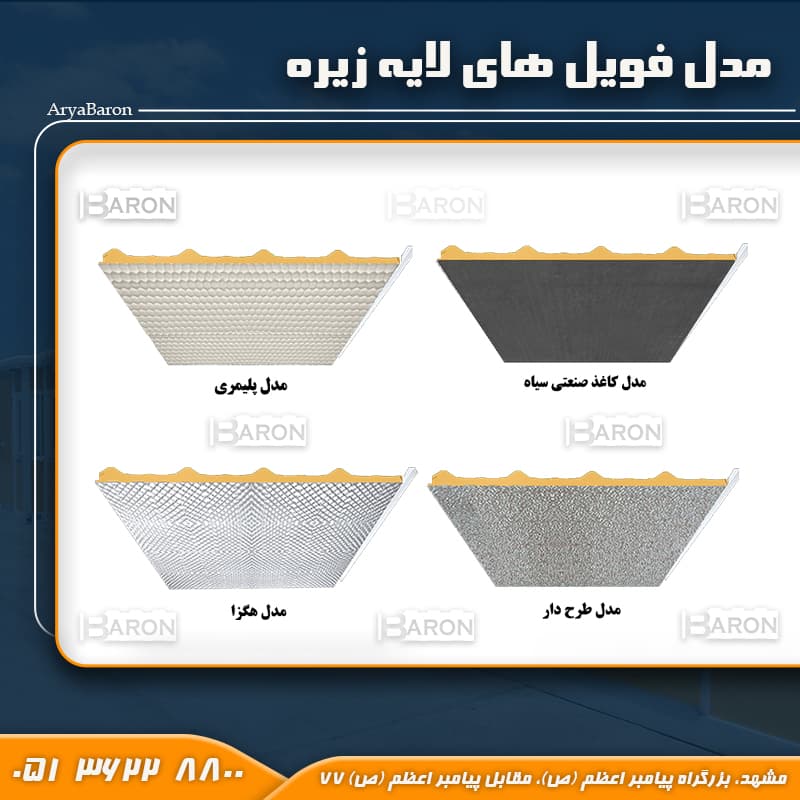

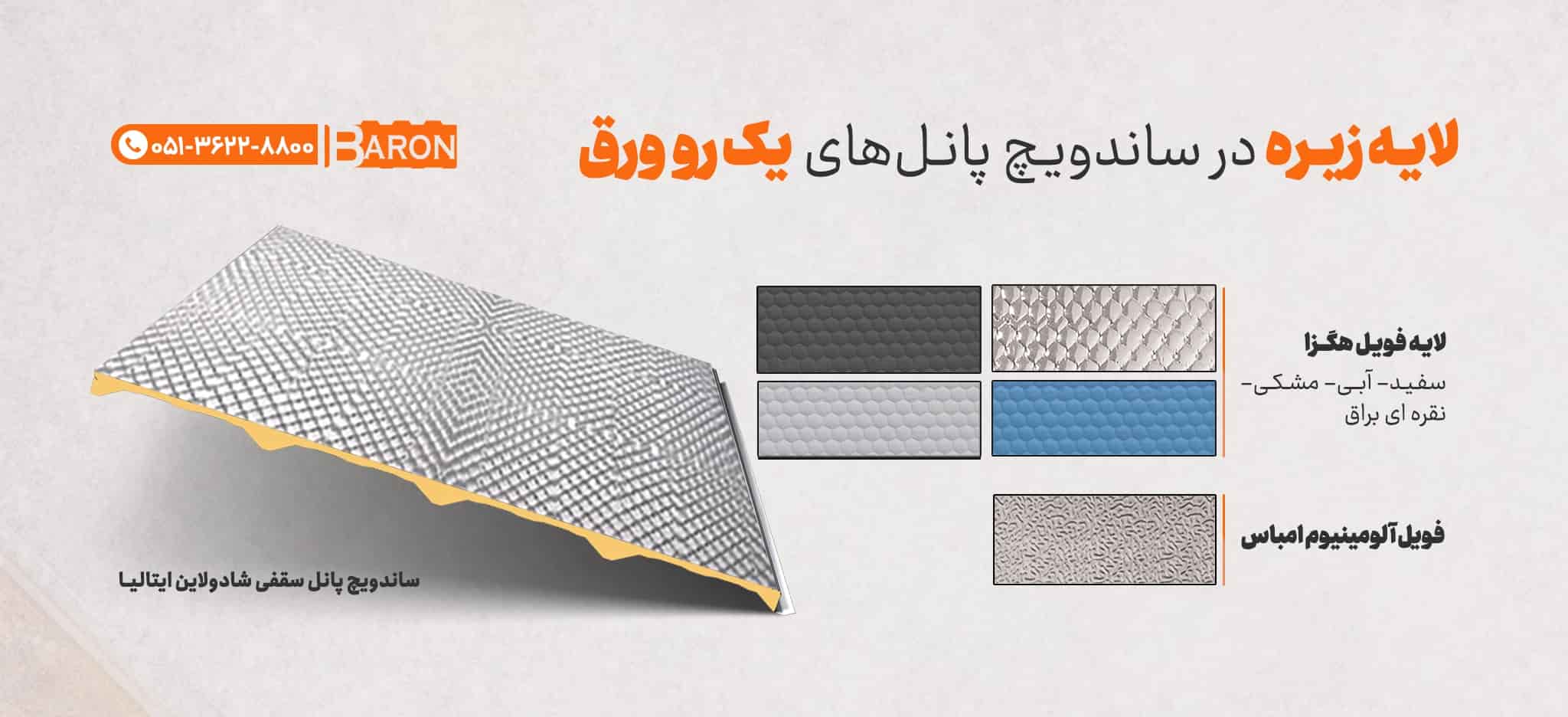

مدل فویل های لایه زیره در پانل های یک رو ورق
پارامتر های اثر گذار بر کیفیت
1- کیفیت لایه رویه و لایه زیره و انتخاب مناسب آن:
لایه رویه و زیره متناسب با نوع کاربری مورد نظر از استنلس استیل ، آلومینیوم ، مس ، P.V.C، فایبر گلاس ، گالوانیزه یا آلوزنیک پیش رنگ شده میباشند که با توجه به فراگیر بودن گالوانیزه و آلوزنیک در اینجا بیشتر به شرح جزئیات کیفیتی این دو نوع ورق می پردازیم.
همانطور که در شکل ملاحظه میگردد ورق از چند لایه تشکیل شده است که ضخامت کل آنها را ضخامت ورق مینامیم ، ضخامت ورق های رویه و زیره یک ساندویچ پانل متناسب با پایداری مورد توقع از آن بین 0.3 تا 0.7 میلیمتر میباشند که البته ضخامت میلیمتر متداول تر بوده و مصرف بسیار بیشتری دارد.
باید توجه داشت که هنگامی که بطور مثال از ورق ضخامت 0.5 میلیمتر صحبت میشود لازم است ضخامت لایه های تشکیل دهنده متناسب و استاندارد باشند و نه اینکه برای صرفه جویی در قیمت،ورق پایه که مسئولیت استحکام اصلی را دارد نازکتر از ضخامت استاندارد انتخاب شود و کمبود ضخامت با لایه های رنگ ارزان قیمت جبران شود .
همچنین باید توجه داشت که لایه اپوکسی پشت ورق ها وظیفه ایجاد چسبندگی بهتر بین ورق و فوم پل اوریتان را دارد و چنانچه برای کاهش هزینه ها این لایه اپوکسی حذف شود چسبندگی فوم به ورق به درستی نخواهد بود .
کیفیت رنگ مورد استفاده برای رنگ کردن ورق ، چگونگی خطوط تولید و روش های رنگ کاری ، شستشوها و چربی زدایی بسیار اثر گذار بر کیفیت ورق پیش رنگ شده میباشد.
آریا بارون برای اطمینان از کیفیت مطلوب و استاندارد ورق ورودی به خط تولید خود اولاً مستقیماً از شرکت های معتبری همچون کارخانه فولاد مبارکه ورق تهیه مینماید و علاوه بر آن تمامی آزمایش های استاندارد کنترل کیفی مانند تست سالت اسپری ، ضخامت سنجی رنگ ، مقاومت رنگ در برابر خمش و در برابر ضربه را قبل از ورود به خط تولید در آزمایشگاه کنترل کیفیت مواد اولیه واقع در کارخانه روی هر محموله انجام میدهد .
2- کیفیت فوم پلی اوریتان مورد استفاده:
فوم پلی اوریتان از ترکیب ایزو سیانات ، پلیول ، و چند ماده افزودنی دیگر و همراه با کاتالیزورها بدست می آید .
کیفیت این مواد اولیه اثر مستقیم و بسیاری بر روی کیفیت فوم پلی اوریتان ساندویچ پانل دارد .
پلی ایزو سیانورات ها ( PIR ) مواد شیمیایی هم خانواده با پلی یورتان ها هستند که بیشتر به عنوان عایق استفاده میشوند و درصد MDI در این فوم نسبت به فوم PUR بیشتر است. میزان عایق بودن PIR در شرایط مساوی از PUR بیشتر است. پایداری در برایر آتش سوزی PIR نیز نسبت به PUR (B1) بالاتر است.
بر اساس آخرین تحقیقات منتشر شده، کمترین ضریب انتقال حرارت یا به عبارتی بهترین عایق بودن پلی یورتان ها بین دانسیته 35kg/m³ تا 50kg/m³ بدست می آید، که بر اساس آزمایشها بهترین و بهینه ترین دانسیته در بازه فوق،فشردگی یا چگالی 41kg/m³ میباشد.
در بسیاری موارد به نادرست دانسیته یا جرم حجمی با همان چگالی فوم را شرط لازم و کافی برای یک فوم مطلوب و با کیفیت میدانند .همانطور که میدانیم فوم پلی اوریتان یک ماده آلی و وظیفه اصلی آن عایق بودن است حال چنانچه این ماده آلی با مواد معدنی سنگین مانند مِل یا پودر سنگ ها وغیره ویا حتی با مواد آسیابی پلی اوریتان مخلوط شود دانسیته مورد نظر به راحتی قابل دست یابی است ولی عایق استاندارد مورد نظر بدست نیامده است و میزان عایق بودن کمتر گشته و دیگر جلوگیری از تبادل سرما و گرما در حد استاندارد و قابل قبول نخواهد بود .
میزان عایق بودن فوم که بستگی مستقیم به ضریب انتقال حرارت آن دارد یک پارامتر کیفیتی مهم است که باید به آن توجه خاصی داشت.ضریب انتقال حرارت با دستگاه مربوطه قابل اندازه گیری میباشد و وجود افزودنی های غیر مجازآلی ویا معدنی درلایه های فوم با میکروسکوپ آزمایشگاهی قابل دیدن وتشخیص میباشند.یکی دیگر از ویژگی های مهم فوم پلی اوریتان پایداری آن در برابر آتش است که عدم رعایت آن میتواند خسارات سنگینی به دنبال داشته باشد.
آریا بارون آزمایشگاه مدرنی را مخصوص خریداران محترم تجهیز وبطور رایگان برای آزمایش نمونه ها در اختیار آنان میدهد . این آزمایشگاه با دستگاه استاندارد تست پایداری در برابرآتش ، میکروسکوپ جهت تشخیص چشمی بافت پلی اوریتان و عدم وجود افزودنی های غیر مجاز ویا معدنی در لایه های فوم ، دستگاه های استاندارد تست چسبندگی فوم به ورق ، دستگاه تست خمش پانل ، امکانات دانسیته گیری وبسیاری دستگاه های دیگر تجهیز گردیده است .
خریداران محترم میتوانند به تعداد
دلخواه از هر محموله دریافتی نمونه برداری نموده و با حضور خود در
آزمایشگاه بصورت رایگان نمونه ها راآزمایش نمایند.
3- کیفیت ماشین های خطوط تولید :
ماشین های تولید فوم پلی اوریتان دارای دانش فنی بالایی میباشند وحتی برخی کشور های اروپایی که در زمینه تولید این ماشین ها سالها فعالیت مینمایند هنوزنتوانسته اند به ریزه کاریها و به قولی فوت های کوزه گری این صنعت دست یابند.
آریا بارون بر این باور است که گرانی ماشین های تولیدی برند های درجه 1 اروپایی به دلیل کیفیت برتر آنها میباشد و بر این اساس سالها قبل با ماشین های فوم پلی اوریتان شرکت O.M.S. ایتالیا فعالیت خود را شروع نموده است.
در خط تولید تمام اتومات پیوسته( کانتینیوس) ساندویچ پانل پلی یورتان،کویل های ورق رویه و زیره جداگانه باز شده و هر یک وارد دستگاه تخلیه الکتریکی ورق می گردند تا انرژی الکتریکی ورق تخلیه شده و چسبندگی فوم به ورق به خوبی صورت گیرد.
پس از آن ورقی که انرژی الکتریکی آن تخلیه شده است وارد دستگاه نورد سرد(رول فرمینگ ) میشود تا ذونقه ها روی ورق رویه و کرکره ها روی ورق زیره نورد شوند.چنانچه دستگاه نورد از کیفیت بالایی برخوردار نباشد در محل خمکاری ها رنگ ورق مویه خواهد کرد و به مرور زمان از محل همین مویه ها زنگ زدگی شروع میشود.پس از آن ورق وارد دستگاه پیش گرم کن با اتمسفر کنترل شده مخصوص میگردد و تا دمای مطلوب گرم میگردد.سپس ورق رویه و زیره که به دمای مطلوب رسیده اند از پیش گرم کن خارج شده و وارد گرم کن گردیده و پس از رسیدن به دما و شرایط سطحی از پیش تعیین شده،مواد فوم که در دستگاه تولید فوم آماده شده اند با فشار و دما و درصد اختلاط مطلوب روی ورق پاشیده میشود.
فشار،دما،درصد اختلاط و نوع پاشش از پارامتر های بسیار مهم و اثرگذار کیفی هستند.حال ساندویچ پانل ایجاد شده وارد دستگاه پرس دوار طولی گشته و پس از اتمام مراحل پخت از آن خارج می شود.معمولا این پرس های طولی دوار بین 12 تا 36 متر دارند و خطوط آریا بارون برای دستیابی به کیفیت مطلوب با پرس های 36 متری تجهیز شده اند.طول این پرس و همچنین کیفیت سطح و تحمل آن در برابر فشار های بالای فوم از پارامتر های اثرگذار میباشد.
