ساندویچ پانل دیواری دو رو ورق با عایق پلی استایرن بدون تزریق فوم در دو لبه
ساندویچ پانل دو رو ورق دیواری با عایق پلی استایرن بدون تزریق فوم در دو لبه نوعی پانل دیواری است که برای پوشاندن دیواره های انواع سازه های سوله صنعتی و کارگاهی، کانکس ویلایی و … استفاده می شود. این نوع ساندویچ پانل ها در لایه میانی خود دارای عایق پلی استایرن هستند. ورق پوششی ساندویچ پانل دو رو ورق دیواری با عایق پلی استایرن بدون تزریق فوم در دو لبه در ضخامت های مختلفی ارائه می شوند. ساندویچ پانل دو رو ورق باید ضخامت ورق های مورد استفاده یکسان باشد در غیر این صورت ساندویچ پانل دچار مشکل می شود و ورق های سنگین به سمت سبک خم می شود.
انتخاب صحیح ضخامت ورقهای پوششی و دانسیته عایق پلیاستایرن نقش مستقیمی در پایداری سازه و پیشگیری از تغییر شکل پانل دارد. جهت دریافت مشاوره فنی رایگان، محاسبه متراژ و ابعاد دقیق مطابق با نقشه پروژه و استعلام قیمت روز کارخانه، با کارشناسان فروش آریا بارون تماس بگیرید.
عرض مفید ساندویچ پانل دو رو ورق دیواری با عایق پلی استایرن بدون تزریق فوم در دو لبه
برتری های ساندویچ پانل های عریض 1.2 متری نسبت به پانل های کم عرض سنتی،تولید کنندگان اروپایی بسیاری را بر آن
داشت تا برای دانش فتی و چگونگی ماشین آلات خط تولید آن تحقیق نمایند، آریا بارون نیز برای اولین بار در ایران و تقریبا همزمان با برخی تولید کنندگان معتبر جهانی موفق به تولید این ساندویچ پانل های عریض گردید.
تولید این ابعاد استاندارد در ساختار ساندویچ پانل دیواری دو رو ورق با عایق پلی استایرن بدون تزریق فوم در دو لبه، یک مزیت فنی مضاعف ایجاد میکند؛ زیرا ترکیب هسته متراکم EPS و عرض ۱.۲ متری، مقاومت مکانیکی دیواره را افزایش داده و در عین حال وزن مرده سازه را در مقایسه با پانلهای معمولی به حداقل میرساند.
برتری های ساندویچ پانل دیواری عریض 1.2 متری در مقایسه یا نوع کم عرض سنتی:
1- سرعت نصب بیشتر
2- هزینه حمل ونقل کمتر
3- هوابندی بهتر به دلیل تعداد کمتر درز اتصال و مصرف پیچ کمتر میباشد.
علاوه بر این، در مدلهای بدون تزریق فوم در دو لبه، وجود عرض ۱.۲ متری باعث کاهش چشمگیر خطوط اورلپ در طول دیوار میشود. این موضوع هماهنگی کاملی با لبههای آزاد پانل ایجاد کرده و با حذف زواید فوم در لبههای کناری، چفتشدگی مادگی-نری ورقها را با بالاترین دقت هوابندی ممکن میسازد تا از اتلاف حرارتی در عایق پلیاستایرن جلوگیری شود.
آریا بارون میتواند به کمک ماشین آلات بسیار مدرن و C.N.C خطوط تولید طیف گسترده ای از انواع شکل های نورد کاری را برای ورق رویه و زیره ساندویچ پانل ها تولید نماید.
جنس لایه رویه و زیره ساندویچ پانل دو رو ورق دیواری با عایق پلی استایرن بدون تزریق فوم در دو لبه

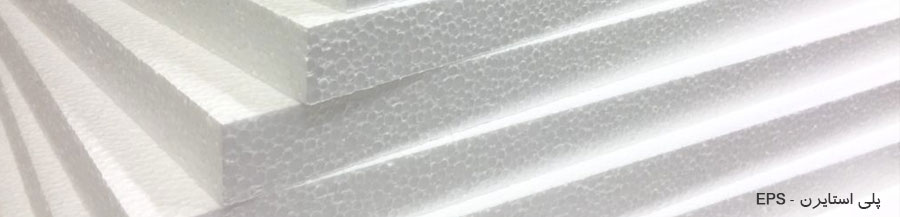

جنس لایه عایق

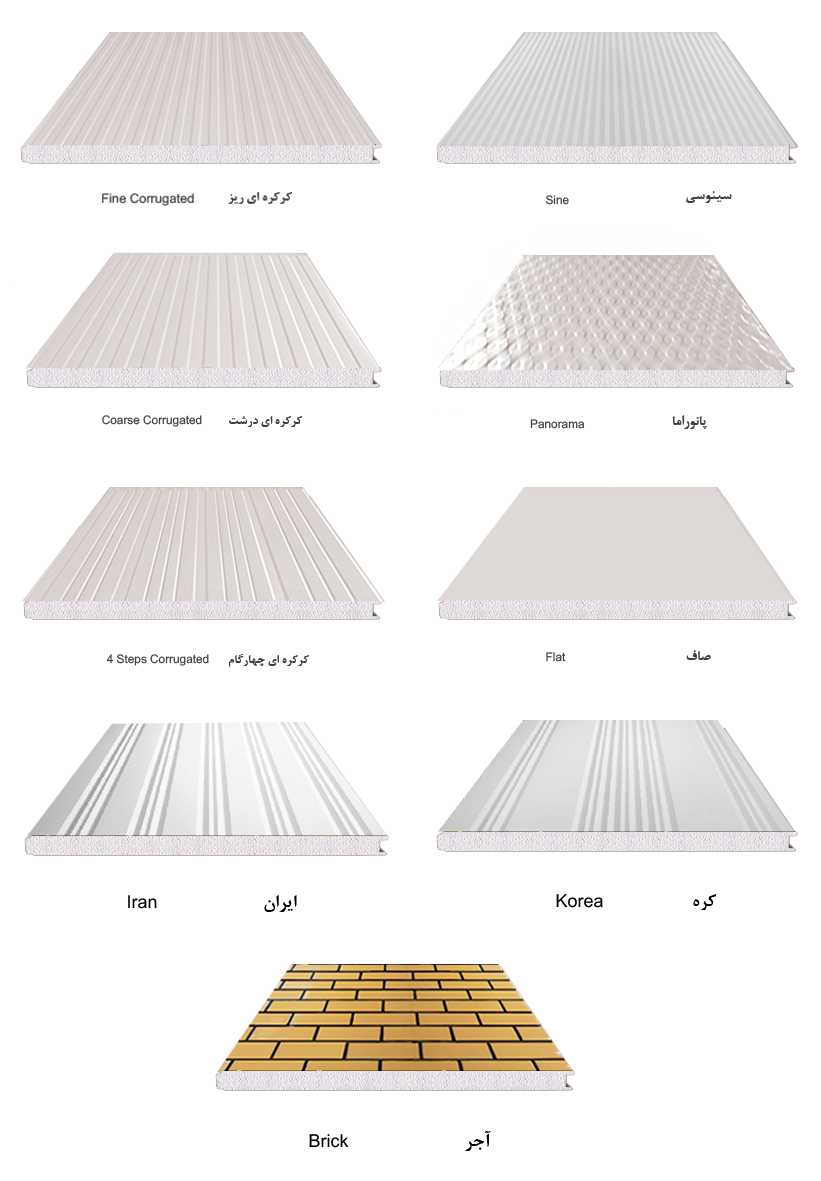

رنگ و طرح ورق رویه متداول در تولیدات آریا بارون
سایر RAL های رنگ بر اساس خواسته مشتری قابل تولید می باشد.

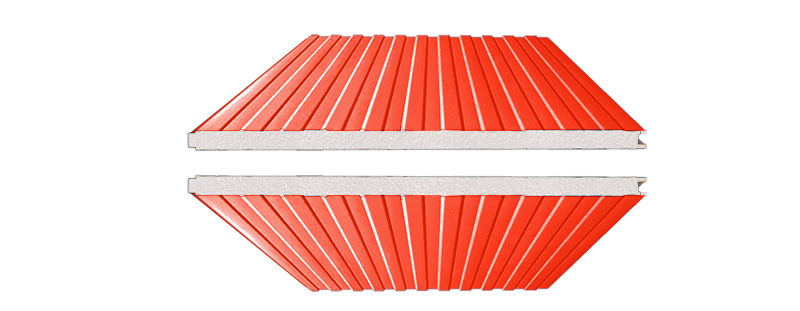

نوع نورد ورق رویه و زیره ساندویچ پانل دو رو ورق دیواری با عایق پلی استایرن بدون تزریق فوم در دو لبه
مشخصات فنی ساندویچ پانل دیواری دو رو ورق پلی استایرن بدون تزریق فوم در دو لبه
ساندویچ پانل دیواری دو رو ورق با هسته عایق پلیاستایرن در دو ساختار لبه آزاد بدون تزریق فوم و با تزریق فوم در لبهها بر روی خطوط تماماتوماتیک تولید میشود. در مدل بدون تزریق فوم در دو لبه، حاشیههای طولی ورق رویه و زیره جهت اورلپ روان نوردکاری میشوند تا سرعت مونتاژ بالا رفته و درزهای اتصال با کمترین خطای اجرایی روی زیرسازی تثبیت شوند.
در نقطه مقابل، برای پروژههایی با حساسیت حرارتی و ایزولاسیون بالاتر، استفاده از ساندویچ پانل دیواری دو رو ورق با عایق پلی استایرن و تزریق فوم در دو لبه توصیه میشود که به دلیل تزریق فوم پیوسته تا لبه کام و زبانه، یکپارچگی عایقبندی حداکثری را فراهم میسازد. از این رو انتخاب هر یک از این دو ساختار بر اساس الزامات فنی نقشه و شرایط اقلیمی پروژه صورت میگیرد.
| مشخصه فنی | مشخصات و متغیرها | استاندارد و مزایای اجرایی |
|---|---|---|
| نوع هسته عایق (Core Insulation) | پلیاستایرن انبساطی کندسوز (EPS) | ساختار سلولبسته با وزن سبک، عایق مناسب حرارت، رطوبت و صوت |
| دانسیته عایق (Density) | ۱۵ تا ۲۵ کیلوگرم بر متر مکعب | تراکم یکنواخت در تمام طول پانل جهت حفظ استحکام و پایداری ابعادی |
| طراحی لبههای اتصال (Joint Detail) | کام و زبانه نوردشده بدون تزریق فوم در دو لبه (لبه آزاد) | همپوشانی سریع ورق روی ورق، چفتشدگی بدون مانع و سهولت درزبندی با ماستیک |
| عرض پانل (Width) | عرض عریض ۱.۲ متر | کاهش تعداد خطوط درز طولی دیوار، افزایش سرعت نصب و مصرف کمتر پیچ |
| جنس ورق پوشش خارجی (External Sheet) | ورق گالوانیزه پیشرنگ، آلوزینک (Galvalume) یا آلومینیوم | پوشش رنگ کورهای سوپر پلیاستر با مقاومت بالا در برابر تابش آفتاب و فرسایش |
| جنس ورق پوشش داخلی (Internal Sheet) | ورق گالوانیزه پیشرنگ، آلوزینک یا آلومینیوم | الزام برابری دقیق با ورق رویه جهت حفظ توازن وزنی و جلوگیری از تابیدگی پانل |
| ضخامت ورقهای فلزی (Sheet Thickness) | ۰.۴ تا ۰.۷ میلیمتر (یکسان در دو طرف) | ایجاد استحکام مکانیکی لازم در برابر بارهای جانبی باد و بارهای استاتیکی |
| ضخامت کل پانل (Thickness) | ۴۰، ۵۰، ۶۰، ۸۰، ۱۰۰، ۱۲۰ و ۱۵۰ میلیمتر | تنوع در انتخاب ضخامت متناسب با اقلیم جغرافیایی و محاسبات بار حرارتی پروژه |
| طرح نوردکاری و فرمینگ ورق (Roll Forming) | کرکره درشت، شیاردار ریز (میکرو)، پیچ پنهان (مخفی)، صاف | فرمدهی با دستگاههای پیشرفته CNC جهت افزایش مقاومت خمشی و زیبایی نما |
| بیشترین کاربرد اجرایی | دیواره انواع سولههای صنعتی، انبارها، کارگاهها، کانکس و پارتیشنهای داخلی | بهترین انتخاب اقتصادی برای پروژههای با متراژ بالا و نیازمند سرعت نصب بالا |
مزایای ساندویچ پانل دیواری دورو ورق پلی استایرن بدون تزریق فوم
طراحی لبههای آزاد بدون تزریق فوم در انواع ساندویچ پانل دیواری دو رو ورق با عایق پلیاستایرن (EPS)، یک راهکار تخصصی جهت افزایش دقت اجرایی، تسریع فرآیند نصب و بهینهسازی درزبندی است. این ساختار مهندسیشده با حذف موانع ناشی از برآمدگی فوم در محل اتصال ورقها، راندمان عملکردی دیوارههای پیشساخته را در پروژههای صنعتی و ساختمانی ارتقا میدهد. از مزایای این محصول میتوان به موارد زیر اشاره نمود:
- چفتشدگی دقیق و کامل در محل همپوشانی ورقها (Overlap Sealing)
- سهولت در پیچکاری و پرچ مستقیم اتصالات به زیرسازی سازه
- کاهش چشمگیر خطاهای اپراتوری در زمان مونتاژ و نصب
- هوابندی و آببندی بهتر درزها با انواع چسب ماستیک و پلییورتان
- حذف فواصل اضافی جانبی و جلوگیری از ایجاد پلهای حرارتی و صوتی
- کاهش وزن مرده دیوارهها و تسهیل در بارگیری، حملونقل و تخلیه
- افزایش چشمگیر سرعت پیشرفت پروژه و کاهش هزینههای اجرایی
- صرفه اقتصادی بالا به دلیل ترکیب عایق سبک EPS با سیستم لبه آزاد
کاربردهای ساندویچ پانل دیواری دو رو ورق پلیاستایرن بدون تزریق فوم در دو لبه
ساندویچ پانل دیواری دو رو ورق بدون تزریق فوم در دو لبه، نمونهای مهندسیشده از انواع ساندویچ پانل پلی استایرن است که به دلیل وزن بسیار سبک، نصب سریع، مقاومت بهینه در برابر رطوبت و صرفه اقتصادی بالا، یکی از پرکاربردترین متریالهای پوششی در ساخت دیوارههای خارجی و داخلی سازهها بهشمار میرود.
- دیوارپوش سولههای صنعتی، کارگاههای تولیدی و سالنهای پرورش
- احداث انبارهای عمومی، مراکز دپوی کالا و انبارخانههای توزیع
- پارتیشنبندی، تفکیک فضاها و تیغهچینی داخلی سالنهای بزرگ صنعتی و اداری
- ساخت سازههای پیشساخته، کانکسهای کارگاهی، مدیریتی و ویلایی
- ساخت اتاقکهای اسکان موقت، کمپهای مهندسی و پایگاههای امدادی
- پوشش پیرامونی ساختمانهای تجاری، انبارگاهها و مراکز توزیع سریعنصب
- اجرای دیوارهای جداکننده در پروژههای بازسازی و ساختوسازهای ماژولار
- جداسازی محوطههای موقت ساختمانی، کارگاهی و نمایشگاهی
برآورد قیمت ساندویچ پانل دیواری دو رو ورق با عایق پلی استایرن بدون تزریق فوم در دو لبه
محاسبه بهای تمامشده ساندویچ پانل دیواری لبه آزاد بر پایه متغیرهای فنی اختصاصی این تیپ محصول انجام میپذیرد. در این مدل، یکسان بودن دقیق ضخامت ورقهای رویه و زیره شرط اصلی حفظ توازن و عدم انحنای پانل است که مستقیما بر وزن محاسباتی هر متر مربع اثر میگذارد. همچنین دانسیته فوم پلیاستایرن کندسوز، ضخامت کلی هسته EPS و انتخاب فرمینگ ورق مشخصههای اصلی تعیین فاکتور نهایی هستند.
علاوه بر این، به دلیل عرض ۱.۲ متری و طراحی لبه آزاد، متراژ مفید پوششدهی دیوارها بهینهتر محاسبه شده و با کاهش تعداد اتصالات طولی، هزینههای جانبی ملزومات نصب نیز در برآورد کلی پروژه کاهش مییابد.
ثبت سفارش و خرید ساندویچ پانل دیواری دو رو ورق پلی استایرن بدون تزریق فوم در دو لبه
جهت سفارش ساندویچ پانل دیواری دو رو ورق با عایق EPS بدون تزریق فوم، ارسال نقشههای سازه شامل فواصل دقیق تیرها، ستونها و دستکهای زیرسازی الزامی است تا طول پانلها بدون پرتی و متناسب با ارتفاع دیواره سوله یا کارگاه برش داده شود. با توجه به ساختار لبههای فاق و زبانه آزاد این محصول، کارشناسان فنی در زمان ثبت سفارش، میزان مصرف بهینه چسبهای ماستیک درزبندی، طول پیچهای سرمته متناسب با ضخامت پانل و نحوه اورلپ ورقها را در جداول شاپ دراوینگ مشخص مینمایند.
برای تعیین تیپ ورق متناسب با شرایط رطوبتی محل اجرا و صدور پیشفاکتور رسمی مهندسی، میتوانید مشخصات ابعادی دیواره پروژه خود را به واحد مهندسی فروش آریا بارون اعلام نمایید.
اجرای اتصالات در ساندویچ پانل پانل دیواری دو رو ورق پلیاستایرن با لبه آزاد
فرآیند مونتاژ و اتصال ساندویچ پانل دیواری دو رو ورق با عایق پلیاستایرن لبه آزاد به دلیل طراحی اختصاصی فاق و زبانه نوردشده، تفاوتهای ساختاری با مدلهای تزریق یکپارچه دارد. در این ساختار، عدم وجود فوم در حاشیههای طولی اجازه میدهد لبههای ورق رویه و زیره بدون فاصله و بهصورت مستقیم روی پانل کناری اورلپ شوند. این ویژگی سبب میشود نصاب بتواند پیچهای سرمته گالوانیزه را با دقت بالا و بدون فشردگی غیرمجاز فوم بر روی پرلینها و قوطیهای زیرسازی محکم کند.
برای دستیابی به هوابندی و آببندی کامل دیواره، تزریق یکنواخت چسبهای آببند نظیر ماستیک پایه پلییورتان در درز اورلپ فلز روی فلز پیش از تثبیت نهایی الزامی است. از سوی دیگر، به دلیل عرض ۱.۲ متری این پانلها و سرعت اجرایی بالاتر به ازای هر متر مربع پوشش دیوار، قیمت نصب پانل دیواری دو رو ورق پلی استایرن بدون تزریق فوم در دو لبه نسبت به پانلهایی با عرض کم و اتصالات پیچیده بسیار مقرونبهصرفهتر تمام میشود.
به طور کلی، هزینه و اجرت نهایی نصب این محصول به عواملی چون ارتفاع دیواره سوله، فاصله تیرها و دستکهای زیرسازی، متراژ کل پروژه و نیاز به فلاشینگهای پوششدهنده درزبندی بستگی دارد.
سوالات متداول
منظور از طراحی بدون تزریق فوم در دو لبه چیست و چه مزیتی در دیوار دارد؟
در این مدل، لبههای طولی ورق فلزی (فاق و زبانه) فاقد فوم میانی هستند تا در زمان نصب، همپوشانی (اورلپ) فلز روی فلز به صورت کاملا مماس و بدون تداخل برآمدگی فوم انجام گیرد. این طراحی موجب تسریع در پیچکاری روی زیرسازی و چفتشدگی دقیقتر درزها با چسب ماستیک میشود.
چرا در ساندویچ پانل دیواری دو رو ورق با عایق پلی استایرن بدون تزریق فوم در دو لبه، ضخامت ورقهای رویه و زیره باید یکسان باشد؟
یکسان بودن دقیق ضخامت ورقها از ایجاد تنشهای نامتقارن مکانیکی جلوگیری میکند. در صورت نابرابر بودن ضخامت، تفاوت کشش سطحی باعث انحنا و خمش پانل دیواری به سمت ورق نازکتر در طول زمان خواهد شد.
عایق پلیاستایرن در پانل دیواری دو رو ورق بدون تزریق فوم در دو لبه چه عملکردی در برابر رطوبت و حرارت دارد؟
هسته پلیاستایرن کندسوز (EPS) با ساختار متراکم و سلولبسته، جذب رطوبت نزدیک به صفر دارد و مانع انتقال حرارت و صوت میشود. این عایق وزن مرده بسیار کمی به سازه تحمیل کرده و برای پوشش دیواره سولهها و کارگاهها انتخابی کاملاً اقتصادی است.
درزبندی و هوابندی ساندویچ پانل دیواری دو رو ورق با عایق پلی استایرن بدون تزریق فوم در دو لبه چگونه انجام میشود؟
به دلیل حذف فوم از لبههای طولی، چفتشدگی ورقها بدون مانع صورت میگیرد و نصاب میتواند نوار آببند و چسبهای ماستیک پایه پلییورتان را مستقیما در محل همپوشانی لبههای فلزی تزریق کند تا دیواره در برابر نفوذ آب، گردوغبار و اتلاف انرژی کاملا ایزوله شود.
دانسیته استاندارد عایق EPS در پنل ساندویچی دیواری دورو ورق با عایق پلی استایرن بدون تزریق فوم در دو لبه چقدر است؟
هسته عایق پلیاستایرن انبساطی کندسوز در این پانل دیواری معمولا با دانسیته یکنواخت ۱۵ تا ۲۵ کیلوگرم بر متر مکعب تولید میشود تا ضمن سبکی وزن سازه، استحکام فشاری لازم در برابر بارهای جانبی را تامین کند.
