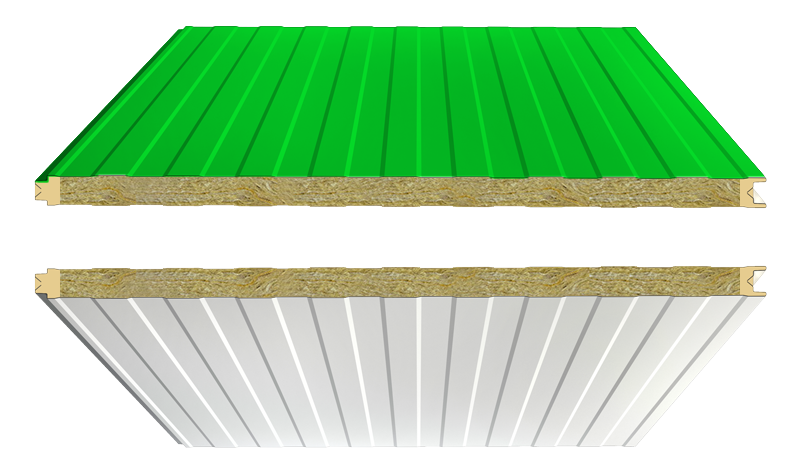

ساندویچ پانل دیواری دو رو ورق با عایق پشم سنگ و تزریق فوم در دو لبه
ساندویچ پانل دو رو ورق دیواری با عایق پشم سنگ و تزریق فوم در دو لبه با کیفیت بسیار خوب در آریا بارون برای اولین بار تولید و در بازار ارائه شد. این ساندویچ پانل سه مزیت مهم دارد که شامل سرعت نصب سریع، هزینه حمل و نقل کمتر و به دلیل تعداد کمتر در اتصال و مصرف پیچ هوابندی بهتری دارد. این ساندویچ پانل با کیفیت بسیار خوب و دوام بالا تولید می شود. علاوه بر این مزایا، ترکیب هوشمندانه ساختار فاق و زبانه تقویت شده با عایق پشم سنگ، بالاترین نرخ مقاومت در برابر حریق، ایزولاسیون صوتی بینظیر و بهینهسازی حداکثری مصرف انرژی را در سازههای صنعتی و حساس تضمین میکند.
اگر به دنبال ایمنی صددرصدی و استانداردهای سختگیرانه آتشنشانی برای پروژه صنعتیتان هستید، فرصت را از دست ندهید؛ همین حالا با کارشناسان فنی آریا بارون تماس بگیرید تا علاوه بر دریافت مشاوره رایگان اختصاصی، پیشفاکتور رسمی و دقیق پروژه شما در کوتاهترین زمان صادر شود.
برتریهای ساندویچ پانل دیواری دو رو ورق با عایق پشم سنگ و تزریق فوم در دو لبه
برتری های ساندویچ پانل دیواری دو رو ورق با عایق پشم سنگ و تزریق فوم در دو لبه با عرض 1.2 متری نسبت به پانل های کم عرض سنتی، تولید کنندگان اروپایی بسیاری را بر آن داشت تا برای دانش فتی و چگونگی ماشین آلات خط تولید آن تحقیق نمایند، آریا بارون تولید کننده مصالح نوین ساختمانی نیز برای اولین بار در ایران و تقریبا همزمان با برخی تولید کنندگان معتبر جهانی موفق به تولید این ساندویچ پانل های عریض گردید.
مزایای فنی انواع ساندویچ پانل دیواری دورو ورق پشم سنگ با تزریق فوم و عرض 1.2 متری در مقایسه یا نوع کم عرض سنتی:
- سرعت نصب بیشتر
- هزینه حمل ونقل کمتر
- هوابندی بهتر به دلیل تعداد کمتر درز اتصال و مصرف پیچ کمتر
طراحی مهندسی این ساختار با ترکیب عایق الیاف پشم سنگ در هسته میانی و تزریق فوم در دو لبه اتصال (فاق و زبانه)، سبب تثبیت و فشردگی بلوکهای پشم سنگ در کنار یکدیگر شده و استحکام و هوابندی درزهای اتصال را به طور چشمگیری افزایش میدهد.
اندازه ها
جنس لایه عایق
جنس لایه رویه و زیره ساندویچ پانل دو رو ورق دیواری با عایق پشم سنگ و با تزریق فوم در دو لبه
رنگ و طرح ورق رویه متداول در تولیدات آریا بارون
سایر RAL های رنگ بر اساس خواسته مشتری قابل تولید می باشد.
نوع نورد ورق رویه و زیره
مشخصات فنی ساندویچ پانل دیواری دو رو ورق پشم سنگ با تزریق فوم در دو لبه
تزریق متراکم فوم پلیمری در لبههای جانبی پانل دیواری دو رو ورق پشم سنگ ضمن حفظ یکپارچگی، حذف فواصل بین بلوکهای پشم سنگ و مهار پلهای حرارتی، سبب تقویت چشمگیر صلبیت مکانیکی اتصالات کام و زبانه و دستیابی به بالاترین سطح هوابندی و آببندی در کل مقطع دیوار سازه میگردد.
| ضخامت پانل (cm) | دانسیته عایق پشم سنگ (kg/m³) | ضخامت ورق دو رو (cm) | عرض استاندارد (m) | کلاس مقاومت در برابر حریق | کاربری پیشنهادی |
|---|---|---|---|---|---|
| ۵ | ۱۰۰ الی ۱۲۰ | ۰.۰۵ الی ۰.۰۷ | ۱.۲۰ | Class A1 (ضد حریق کامل) | پارتیشنبندی داخلی، دیوارهای جداکننده کارگاهی و سولههای صنعتی سبک |
| ۸ | ۱۰۰ الی ۱۲۰ | ۰.۰۵ الی ۰.۰۷ | ۱.۲۰ | Class A1 (ضد حریق کامل) | دیوارهای پیرامونی سولهها، سالنهای تولید با عایقبندی حرارتی و صوتی متوسط |
| ۱۰ | ۱۰۰ الی ۱۲۰ | ۰.۰۵ الی ۰.۰۷ | ۱.۲۰ | Class A1 (ضد حریق کامل) | دیوارهای آتشبند (Firewall)، انبارهای مواد اشتعالپذیر و سالنهای کوره |
| ۱۲ | ۱۰۰ الی ۱۲۰ | ۰.۰۵ الی ۰.۰۷ | ۱.۲۰ | Class A1 (ضد حریق کامل) | اتاقهای ترانسفورماتور، مراکز داده حساس، صنایع پتروشیمی و نفت و گاز |
| ۱۵ | ۱۰۰ الی ۱۲۰ | ۰.۰۵ الی ۰.۰۷ | ۱.۲۰ | Class A1 (ضد حریق کامل) | دیوارهای فوقایمن ضد حریق سنگین و سازههای نیازمند حداکثر ایزولاسیون آکوستیک |
مزایای ساندویچ پانل دیواری دورو ورق عایق پشم سنگ و با تزریق فوم در دو لبه
تلفیق هوشمندانه هسته الیاف معدنی پشم سنگ با تزریق فوم متراکم پلیمری در دو لبه اتصال فاق و زبانه، ساختاری پایدار و مهندسیشده را برای این نوع ساندویچ پانل دیواری دو رو ورق پدید آورده است تا انتخابی مطمئن برای پوشش دیوارهای صنعتی باشد. این طراحی ویژه ضمن حفظ حداکثری خواص ضد حریق و ایزولاسیون صوتی، استحکام لبههای اتصال را تقویت کرده و هوابندی کامل سازه را در کنار سرعت بالای نصب تضمین مینماید.
از مزایای ساندویچ پانل دو رو ورق دیواری عایق پشم سنگ و با تزریق فوم در دو لبه میتوان به موارد زیر اشاره کرد:
- مقاومت حرارتی فوقالعاده بالا و رفتار کاملا ضد حریق
- عایقبندی آکوستیک و جذب امواج صوتی محیطهای پر سروصدا
- استحکام مکانیکی بالا در بخش فاق و زبانه به واسطه تزریق فوم لبهها
- هوابندی و آببندی کامل درزهای اتصال طولی
- سرعت بالای اجرای پروژه و پوشش سریعتر مساحت دیوار با عرض ۱.۲ متر
- کاهش مصرف پیچ، زیرسازی و متعلقات اتصال
- کاهش چشمگیر هزینههای حملونقل و بارگیری
- پایداری شیمیایی و فیزیکی در برابر رطوبت، قارچ، باکتری و حشرات موذی
- مقاومت بالا در برابر تغییر شکل و تنشهای حرارتی مداوم
- تولید با ورقهای باکیفیت و آزمایششده با دوام رنگ و مقاومت سایشی بالا
کاربردهای ساندویچ پانل دیواری دورو ورق پشم سنگ با تزریق فوم در دو لبه
ساندویچ پانل دو رو ورق دیواری پشم سنگ با تزریق فوم در دو لبه به دلیل ترکیب مقاومت بالای ضد حریق و هوابندی تقویتشده در لبهها، انتخابی ایدهآل برای پروژههای صنعتی سنگین و محیطهای پرخطر است. استفاده از ساندویچ پانل پشم سنگ با لبههای تزریقی در دیوارههای پیرامونی و جداکننده، ضریب ایمنی سازه را در برابر حریق، اتلاف انرژی و آلودگی صوتی به حداکثر میرساند.
مهمترین زمینههای استفاده از ساندویچ پانل دو رو ورق دیواری عایق پشم سنگ و با تزریق فوم در دو لبه عبارتاند از:
- اجرای دیوارهای جداکننده ضد حریق (Firewall) در صنایع پتروشیمی، نفت و گاز
- پوشش دیواری سالنهای پخت رنگ صنعتی و اتاقهای کوره با حرارت مداوم
- عایقکاری دیوارهای اتاق کمپرسور، محفظه ژنراتور و سالنهای پر سر و صدا
- ساخت انبارهای ذخیره مواد شیمیایی و مایعات اشتعالپذیر
- دیوارپوش کارخانجات ریختهگری، ذوب فلزات و صنایع سنگین
- دیوارهای پیرامونی مراکز داده (دیتا سنتر)، اتاقهای سرور و پستهای برق صنعتی
- پارتیشنبندی واحدهای تولیدی حساس با استانداردهای سختگیرانه آتشنشانی
- دیوارهای سولههای صنعتی نیازمند ایزولاسیون حرارتی پایدار و هوابندی کامل
نقش ورق گالوانیزه پیشرنگشده در ساندویچ پانل دو رو ورق دیواری پشم سنگ و تزریق فوم در دو لبه
پوشش بیرونی و داخلی در ساندویچ پانل دو رو ورق دیواری با عایق پشم سنگ و تزریق فوم در دو لبه، نقش لایه محافظتی اولیه را در برابر عوامل مخرب جوی، تابش اشعه UV، نفوذ رطوبت و سایش مکانیکی ایفا میکند. بهرهگیری از ورقهای گالوانیزه پیشرنگشده با استاندارد سوپرپلیاستر کورهای، ماندگاری و ثبات رنگ سازه دیواری را تضمین نموده و مانع از پوستهشدن، اکسیداسیون یا زنگزدگی فلز پایه در شرایط اقلیمی گوناگون میشود.
لایه زیرین (پرایمر و اپوکسی) در پشت ورقهای گالوانیزه، بستری ایدهآل برای ایجاد چسبندگی حداکثری میان ورق فلزی با هسته عایق پشم سنگ بازالت و نوار تزریقی در دو لبه فراهم میسازد؛ امری که یکپارچگی ساختاری و مقاومت برشی پانل را در برابر فشارهای دینامیکی و تنشهای حرارتی حفظ مینماید.
تمامی ورقهای ورودی به خط تولید آریا بارون پیش از فرآیند رولفرمینگ، تحت آزمونهای دقیق کنترل کیفی از جمله تست سالت اسپری (مقاومت در برابر مهنمکی)، ضخامتسنجی پوشش رنگ، چسبندگی و تست خمش قرار میگیرند تا بالاترین سطح کیفیت در محصول نهایی تضمین گردد.
پارامتر های اثر گذار بر کیفیت ساندویچ پانل دیواری دو رو ورق با عایق پشم سنگ و تزریق فوم در دو لبه
کیفیت نهایی، دوام سازهای و راندمان حرارتی و ضد حریق در ساندویچ پانل دو رو ورق دیواری پشم سنگ با تزریق فوم لبه، حاصل همافزایی چهار عامل کلیدی در تامین مواد اولیه مرغوب و فناوری خط تولید پیوسته است:
1- کیفیت لایه رویه و زیره و انتخاب مناسب متریال فلزی
لایه رویه و زیره در پانل دیواری دو رو ورق پشم سنگ با تزریق فوم در دو لبه متناسب با نوع کاربری و شرایط محیطی از متریالهایی همچون استنلس استیل، آلومینیوم، مس، P.V.C، فایبرگلاس، گالوانیزه یا آلوزینک پیشرنگشده انتخاب میشود. با توجه به کاربرد گسترده ورقهای گالوانیزه و آلوزینک در پروژههای صنعتی، کیفیت ساختار این دو لایه اهمیت ویژهای دارد:
- استاندارد ضخامت لایهها: ضخامت ورقهای رویه و زیره متناسب با مقاومت مکانیکی مورد نیاز سازه بین ۰.۳ تا ۰.۷ میلیمتر انتخاب میشود (ضخامت ۰.۵ میلیمتر متداولترین و پرمصرفترین گزینه است). رعایت ضخامت واقعی ورق پایه فولادی ضروری است و نباید برای صرفهجویی اقتصادی، از ورق پایه نازک با پوشش رنگ ارزانقیمت استفاده شود.
- لایه محافظ پرایمر و اپوکسی: وجود لایه اپوکسی در پشت ورقها نقشی حیاتی در ایجاد چسبندگی پایدار میان ورق با فوم تزریقی لبهها و عایق پشم سنگ دارد.
- کنترل کیفیت و آزمایشهای استاندارد: آریا بارون مواد اولیه فلزی را مستقیماً از معتبرترین تولیدکنندگان از جمله فولاد مبارکه تهیه کرده و کلیه آزمونهای کنترل کیفی شامل تست سالت اسپری (مقاومت به خوردگی)، ضخامتسنجی پوشش رنگ، مقاومت به ضربه و تست خمش را در آزمایشگاه تخصصی کارخانه انجام میدهد.
- تنوع نوردکاری رولفرمینگ: با استفاده از دستگاههای مدرن CNC، ورقهای رویه و زیره در انواع الگوهای شیاردار، ریزمیکرو و کرکرهای جهت افزایش ممان اینرسی و زیبایی بصری فرمدهی میشوند.
2- کیفیت و خلوص هسته عایق پشم سنگ
پشم سنگ یکی از کارآمدترین عایقهای حرارتی و صوتی در جهان است که پایداری حرارتی مداوم تا دمای ۷۵۰ درجه سانتیگراد را ارائه میدهد:
- منبع الیاف و مواد اولیه: سنگ آذرین بازالت (حاصل گدازههای آتشفشانی) ماده اصلی تولید این الیاف است که بالاترین مقاومت در برابر حریق، عدم انتشار گازهای سمی و ساختار آکوستیک جاذب صوت را پدید میآورد.
- پایداری زیستمحیطی و بهداشتی: عایق پشم سنگ سبک، غیرسمی، سازگار با محیط زیست و دارای ثبات ابعادی کامل است و در برابر نفوذ قارچها، باکتریها و حشرات موذی کاملاً مصون میماند.
- تمایز با نمونههای بیکیفیت: در الیاف غیراستاندارد به جای بازالت خالص از سرباره کورههای ذوب آهن همراه با رزینهای آتشزا استفاده میشود که مقاومت سازه در برابر حریق را به شدت کاهش میدهد؛ امری که با نظارت آزمایشگاهی دقیق در آریا بارون مهار شده است.
3- روش تولید پیوسته و ماشینآلات پیشرفته
پشم سنگ به دلیل ساختار لایهای و الیافی خود در برابر تنشهای برشی آسیبپذیر است و چیدمان بلوکی آن در پانلهای معمولی میتواند در محل اتصالات ضعف ایجاد کند. آریا بارون با ابداع و بهرهگیری از خط تولید تماماتوماتیک پیوسته، این چالش را به طور کامل حل کرده است:
- آمادهسازی سطحی با سیستم کرونا: ورقهای پیشرنگشده ابتدا باز شده و با عبور از دستگاه تخلیه بار الکتریکی (کرونا)، کشش سطحی لازم را برای چسبندگی حداکثری به دست میآورند.
- پیشگرم و اعمال چسب نسوز: ورقها وارد پیشگرمکن و گرمکن نهایی با اتمسفر کنترلشده میشوند تا دمای بهینه برای واکنش چسب نسوز و غیرمحلول در آب فراهم شود.
- چیدمان اتوماتیک و تزریق فوم PIR در دو لبه: بلوکهای پشم سنگ با دانسیته کنترلشده به صورت منظم چیده شده و همزمان در دو لبه طولی (کام و زبانه)، مواد فوم پلییورتان/PIR با استاندارد خودخاموششونده تزریق میگردد. این تزریق باعث فشردگی یکنواخت بلوکها و ارتقای چشمگیر استحکام مکانیکی، هوابندی و آببندی لبههای فاق و زبانه میشود.
- پخت و تثبیت در پرس دوار (Double Belt): سازه کامپوزیت وارد بخش پرس پیوسته حرارتی شده و پس از تکمیل واکنشهای پیوند شیمیایی، با چسبندگی کامل و ابعاد میلیمتری دقیق خارج میگردد.
4- تخصص و مهارت نیروی انسانی در چرخه تولید
بهرهبرداری بهینه از خطوط تولید مدرن کانتینیوس و دستیابی به کیفیت یکدست، مستلزم حضور اپراتورها و مهندسان کارآزموده است. کارخانه آریا بارون با برگزاری دورههای آموزشی مستمر، سمینارهای تخصصی بینالمللی و پایش مداوم مراحل تولید توسط کارشناسان ارشد، حفظ کیفیت و طول عمر ماندگار پانلهای تولیدی را تضمین مینماید.
استعلام قیمت کارخانه برای ساندویچ پانل دیواری دو رو ورق پشم سنگ با تزریق فوم آریا بارون
برآورد هزینه و قیمت ساندویچ پانل دو رو ورق دیواری با عایق پشم سنگ و تزریق فوم در دو لبه بر اساس مهندسی دوگانه آن (هسته الیاف سنگ بازالت همراه با فرمولاسیون فوم تزریقی PIR در لبهها) انجام میپذیرد. متغیرهای محاسباتی در پیشفاکتور این محصول شامل میزان دانسیته پشم سنگ (۱۰۰ الی ۱۲۰ کیلوگرم بر مترمکعب)، حجم فوم پلیمری تزریقشده در بخش فاق و زبانه، ضخامت لایههای فلزی (۰.۵۰ تا ۰.۷۰ میلیمتر ورق گالوانیزه کوره ای یا آلوزینک) و متراژ سفارشی در عرض استاندارد ۱.۲ متری است.
کارشناسان فنی کارخانه بر مبنای نقشههای سازه، متراژ مفید پوشش و میزان اورلپ را محاسبه کرده تا بهای تمامشده دقیق به همراه مشخصات فنی مقاومت حریق کلاس A1 در اختیار کارفرما قرار گیرد.
سفارش و خرید ساندویچ پانل دیواری دو رو ورق پشم سنگ با تزریق فوم در دو لبه
جهت ثبت سفارش پانل دیواری دو رو ورق پشم سنگ با تزریق فوم لبه، ارائه اطلاعاتی همچون ارتفاع مفید دیوارها جهت برش طولی دقیق و کاهش پرتی، الزامات آتشنشانی سازه و نوع پوشش ورق الزامی است. پس از تایید دیتیلهای فنی درز اتصال و اورلپ، محموله مستقیما با بستهبندی پالتایز ضد رطوبت تولید و با هماهنگی واحد مهندسی فروش آریا بارون آماده بارگیری و ارسال به سایت پروژه میگردد.
برای جلوگیری از خطاهای محاسباتی در اورلپ، کاهش پرت متریال و دریافت مشاوره تخصصی در زمینه الزامات ضدحریق پروژه خود، همین حالا با مهندسان فروش ما تماس بگیرید تا پیشفاکتور رسمی همراه با جزئیات فنی در کوتاهترین زمان برای شما ارسال شود.
اصول هوابندی ساندویچ پانل دیواری دو رو ورق پشم سنگ با لبههای تزریقی
اجرای ساندویچ پانل دیواری دورو ورق پشم سنگ با دو لبه فومدار، به دلیل ماهیت ساختار کامپوزیت آن (ترکیب هسته الیافی و لبههای پلیمری فشرده)، تفاوتهای فنی بارزی با پانلهای معمولی دارد. وجود فوم در دو لبه طولی، جاگذاری و چفتکردن پانلها را بسیار ساده و محکم میکند و مانع از لهشدن الیاف پشم سنگ در محل اتصال و نفوذ هوا از درزهای طولی دیوار میشود. همین سرعت بالا و سادگی چفتشدن لبهها، نقش موثری در کاهش هزینهها و قیمت نصب ساندویچ پانل دیواری دو رو ورق با عایق پشم سنگ و تزریق فوم در دو لبه دارد.
از نکات اجرای این پانل میتوان به موارد زیر اشاره کرد:
- رفتار اتصال فاق و زبانه در مرحله قفلشدگی: وجود نوار فوم متراکم تزریقی در دو لبه طولی باعث میشود اتصال نری و مادگی ورقها برخلاف پانلهای سنتی پشم سنگ، دچار فرورفتگی، لهشدگی یا ریزش الیاف نشود و قفلشدگی مکانیکی با صلبیت بالا شکل گیرد.
- فشردگی کنترلشده بلوکهای الیاف میانی: در حین پیشروی مونتاژ و چفت شدن پانلها در امتداد یکدیگر، دیواره فوم جانبی نیروی افقی وارده را جذب کرده و بلوکهای پشم سنگ مجاور را بدون ایجاد درز مویین به هم پیوند میدهد؛ امری که نفوذ حرارت و زبانه آتش از درزهای اتصال را مهار میکند.
- عدم نیاز به ماستیککاری سنگین در درزهای میانی: ساختار تزریقی فوم لبهها به گونهای طراحی شده که پس از جفت شدن نری و مادگی، هوابندی اولیه را بدون نیاز مبرم به چسبهای متفرقه تامین مینماید؛ هرچند در دیوارههای کلینرومی یا سالنهای تحت فشار منفی، اعمال یک خط چسب پلییورتان خنثی در شیار زبانه پیش از چفتکردن توصیه میشود.
- کنترل گشتاور بستن اتصالات در محل فوم لبه: به دلیل استحکام بالاتر بخشهای فومدار نسبت به پشم سنگ خالص، محل گذر پیچهای خودکار از حاشیه پانل پایداری مناسبی دارد؛ اما رعایت زاویه ۹۰ درجه پیچ نسبت به نشیمنگاه و اعمال گشتاور استاندارد جهت جلوگیری از دفنشدن واشر EPDM در ورق رویه الزامی است.
سوالات متداول
آیا تزریق فوم در دو لبه پانل ویژگی ضد حریق پشم سنگ را از بین نمیبرد؟
خیر، هسته اصلی پانل از پشم سنگ خالص بازالت با کلاس نسوز A1 تشکیل شده و فوم تزریقشده در لبههای کام و زبانه از نوع PIR کندسوز و خودخاموششونده (استاندارد B1/B2) است. این طراحی ضمن ارتقای هوابندی، بالاترین سطح ایمنی را در برابر آتشسوزی حفظ میکند.
ضخامتهای استاندارد ساندویچ پانل پشم سنگ دورو ورق با تزریق فوم لبه چقدر است؟
این محصول متناسب با نوع اقلیم و کاربری صنعتی در ضخامتهای ۵، ۸، ۱۰، ۱۲ و ۱۵ سانتیمتر، با دانسیته پشم سنگ ۱۰۰ تا ۱۲۰ کیلوگرم بر مترمکعب و ضخامت ورقهای ۰.۵۰ تا ۰.۷۰ میلیمتر تولید میشود.
چه نوع ورقهایی برای تولید ساندویچ پانل دیواری دو رو پشم سنگ با اتصال تقویتشده فوم استفاده میشود؟
بسته به شرایط محیطی و میزان خورندگی فضا، از ورقهای گالوانیزه پیشرنگشده با استاندارد سوپرپلیاستر کورهای، آلوزینک (Zinc-Aluminum) و استنلس استیل با مقاومت بالا در برابر نمک، رطوبت و تغییرات دما استفاده میشود.
مقاومت پانل دیواری و رو ورق پشم سنگ با لبههای تزریقی در مناطق شرجی و مرطوب چگونه است؟
استفاده از ورقهای آلوزینک یا گالوانیزه پیشرنگشده با استاندارد سوپرپلیاستر کورهای به همراه چسبهای ضد رطوبت نسوز و تزریق فوم فشرده در لبهها، از نفوذ بخار آب به هسته الیافی جلوگیری کرده و مانع از پوسیدگی و افت راندمان حرارتی در اقلیمهای مرطوب میشود.
زمان تحویل پانل دیواری دو رو ورق پشم سنگ با لبههای تزریقی چقدر است؟
به دلیل ظرفیت بالای خطوط تماماتوماتیک کانتینیوس کارخانه آریا بارون، سفارشها در کمترین زمان ممکن آمادهسازی و ارسال میگردند.
