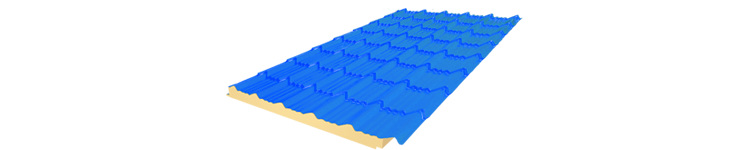

ساندویچ پانل طرح آردواز مدل آیریس دو رو ورق
ساندویچ پانل سقفی پانل طرح آردواز مدل آیریس دو رو ورق، نوعی از انواع ساندویچ پانل های طرح آردواز فلزی هستند که در میانه آن با استفاده از فوم های عایق پلی یورتان از نوع PUR یا PIR پوشانده شده است. این نوع پانل های سقفی طرح آردواز مدل آیریس دو رو ورق با عرض مفید 115 سانتیمتر و ضخامتی بین 30 میلی متر در طول تا 12 متر قابل طراحی و تولید است.
ساختار دو لایه فلزی در این مدل، استحکام مکانیکی سقف را در برابر بارهای سنگین برف و باد به اوج میرساند و با حذف نیاز به سقف کاذب، نمایی یکپارچه، مدرن و کاملا آببند برای سقفهای شیبدار ویلایی و دکوراتیو خلق میکند.
جهت محاسبه متراژ دقیق بر اساس نقشه دهانه و انتخاب پالت رنگی هماهنگ با نمای سازه، با کارشناسان فنی کارخانه در ارتباط باشید.
مشخصات فنی ساندویچ پانل طرح آردواز مدل آیریس دو رو ورق
در جدول زیر مشخصات فنی، متریال ورقها و خصوصیات فیزیکی پانل سقفی مدل آیریس دورو ورق طبق استانداردهای خط تولید درج شده است:
| پارامتر | مشخصات فنی (مدل آیریس دورو ورق) |
|---|---|
| ساختار پوشش لایهها | دو رو ورق فلزی (رویه فرمدار آیریس + زیره فرمدار کرکرهای/پانوراما) |
| هسته عایق حرارتی | پلییورتان تزریقی دانسیته ۴۰ کیلوگرم بر متر مکعب (PUR / PIR کندسوز) |
| جنس ورقهای رویه و زیره | آلوزینک (روی و آلومینیوم)، گالوانیزه پیشرنگشده کورهای، آلومینیوم |
| ضخامت ورقهای فلزی | ۰.۳ الی ۰.۷ میلیمتر (قابل انتخاب در ضخامتهای یکسان یا متفاوت) |
| طرح ورق زیرین (نمای داخلی) | طرح کرکرهای درشت، پانوراما یا سینوسی ریز |
| ضخامت کل پانل | از ۳۰ تا ۷۰ میلیمتر متناسب با اقلیم و بارگذاری سقف |
| طول پانل | تولید پیوسته در طول سفارشی از ۲ تا ۱۲ متر |
| روش تولید و شکلدهی | نورد سرد پیوسته |
ابعاد و کنترل اورلپ در پانل سقفی طرح آردواز مدل آیریس دورو ورق
تعیین طول و ضخامت تایلهای آیریس دورو ورق با توجه به الزامات باربری سقف و فواصل پرلینها انجام میشود:
- یکنواختی پوشش سقف: گامهای مهندسی مدل آیریس در لبهها بهگونهای اورلپ میشوند که چفتشدن دو لایه ورق بالا و پایین، آببندی کامل درزها را در مواجهه با باد و بارانهای شدید تضمین نماید.
- پوشش دهانههای بلند: امکان تولید سفارشی طول تایل تا سقف ۱۲ متر، تعداد درزهای افقی را به حداقل رسانده و صلبیت سازه را افزایش میدهد.
- انتخاب ضخامت بر اساس کاربری: ضخامتهای ۳۰ تا ۵۰ میلیمتر برای ویلاها، آلاچیقها و نماهای دکوراتیو و ضخامتهای بالاتر برای اقلیمهای بسیار سردسیر و فضاهایی با مهار دمایی اکید توصیه میشود.
جهت مقایسه ابعاد، مشخصات فنی سایر مدلها و بررسی مشخصات فنی انواع طرحها، میتوانید به صفحه ساندویچ پانل سقفی طرح آردواز مراجعه کنید.
ساختار ورقهای فلزی و عایق میانی در مدل آیریس پانل سقفی
لایهبندی فنی این محصول به شرح زیر است:
- هسته میانی پلییورتان فشرده: تزریق مکانیزه فوم پلییورتان با چگالی ۴۰ کیلوگرم بر متر مکعب (با تلورانس ±۲) در فضای بین دو ورق، پیوند مولکولی بالایی ایجاد میکند که مانع از پوکشدن یا افت حرارتی تایل در طول زمان میشود. در پروژههایی با حساسیت بالا به حریق، استفاده از فوم PIR با خاصیت خودخاموششوندگی پیشنهاد میگردد.
- لایه رویه با فرم هندسی آیریس: ورق فوقانی با گامهای نورد سرد فرمدهی شده و خطوط مدرن و زاویهداری مشابه تایلهای سفالی جدید ایجاد میکند که هدایت سریع آب باران و برف را ممکن میسازد.
- لایه زیره فلزی: بر خلاف مدلهای تکرو، لایه زیرین در این محصول از ورق گالوانیزه یا آلوزینک پیشرنگ با طرحهای کرکرهای یا پانوراما ساخته شده است؛ این لایه نیاز به اجرای سقف کاذب داخلی را از بین برده و نمای زیرین تمیز و مقاومی ارائه میدهد.
اندازه ها طرح آرداواز مدل آیریس دو رو ورق
جنس لایه عایق پانل سقفی طرح آردواز مدل آیریس دو رو ورق
رنگ و طرح ورق رویه و زیره

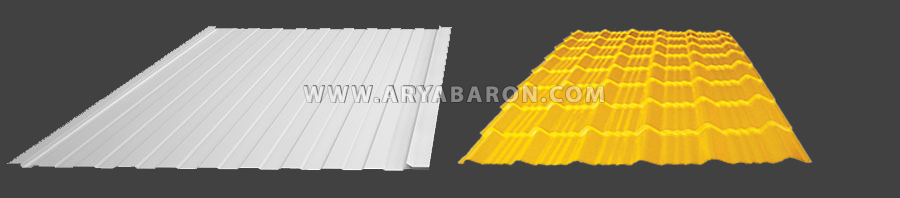

لایه رویه و زیره پانل های ساندویچی طرح آرداواز مدل آیریس دو رو ورق
انتخاب رنگ و جنس ورق پانل سقفی طرح آردواز آیریس دو طرف فلز
ورقهای مصرفی در پانل سقفی طرح آردواز مدل آیریس دو طرف فلز از نوع رنگ کورهای الکترواستاتیک با لایه پرایمر محافظ و پوشش ضد UV هستند:
- رنگبندی ورق رویه: تنوع کامل کدهای استاندارد رال (RAL) شامل قرمز عنابی، آبی کاربنی، قهوهای سوخته، نارنجی، طوسی و سفید برای تطابق با معماری نما.
- رنگ ورق زیره: معمولا از کدهای روشن (مانند سفید رال ۹۰۱۶ یا کرم) برای بازتاب نور در فضای داخلی استفاده میشود، اما امکان تولید همرنگ با رویه بر اساس سفارش مشتری وجود دارد.
برای مشاهده کاتالوگ کامل کدهای رنگی و انتخاب دقیق هارمونی سقف با نمای سازه، به راهنمای رال رنگ ساندویچ پانل مراجعه نمایید.
تیپ ساختاری پانل سقفی طرح آردواز آیریس دورو ورق بر اساس شرایط اقلیمی
تنوع آبوهوایی و شرایط جوی مختلف ایجاب میکند که نوع ورق فلزی و ضخامت عایق میانی متناسب با موقعیت جغرافیایی پروژه انتخاب شوند. با تنظیم دقیق آلیاژ ورق و ضخامت فوم در ساندویچ پانل طرح آردواز مدل آیریس دو رو ورق، علاوه بر افزایش طول عمر مفید سقف در برابر زنگزدگی و بارهای محیطی، راندمان مصرف انرژی نیز به حداکثر میرسد:
| پهنه اقلیمی پروژه | آلیاژ پیشنهادی ورقها | نوع و ضخامت فوم عایق | کاربرد و ویژگی مهندسی |
|---|---|---|---|
| اقلیم ساحلی و شرجی مرطوب | آلوزینک پیشرنگ (مقاوم در برابر خوردگی و نمک) | فوم ۳۰ تا ۴۰ میلیمتر (PUR) | ویلاهای ساحلی، آلاچیقها و روفگاردنهای مناطق مرطوب |
| اقلیم سردسیر و کوهستانی | گالوانیزه یا آلوزینک ضخیم (۰.۵ یا ۰.۶ میلیمتر) | فوم ۵۰ تا ۷۰ میلیمتر (PIR) | سقفهای پربارش برف، شیبهای تند و ویلاهای ییلاقی |
| اقلیم کویری و گرم و خشک | گالوانیزه پیشرنگ با کدهای رنگی روشن (RAL 9016) | فوم ۴۰ تا ۵۰ میلیمتر (PUR / PIR) | کنترل نوسان شدید دمای شب و روز در اقامتگاهها و سالنها |
| مناطق صنعتی و محیطهای آلاینده | آلوزینک مجهز به پوشش رنگ کورهای مقاوم در برابر UV | فوم ۴۰ تا ۵۰ میلیمتر (PIR کندسوز) | سازههای اداری-صنعتی، شورومها و فضاهای اکسپوز |
کاربردهای ساندویچ پانل سقفی طرح آردواز مدل آیریس دو رو ورق
ساندویچ پانل سقفی طرح آردواز مدل آیریس دو رو ورق به دلیل تلفیق نمای دکوراتیو خارجی با سطح مستحکم و شکیل لایه زیرین، انتخابی ایدهآل برای سازههایی است که نمای سقف از داخل سازه مستقیما دیده میشود یا در معرض رطوبت مداوم قرار دارد. همچنین در پروژههایی که نیازی به نمای زیرین فلزی نبوده و هدف بهینهسازی بودجه پروژه است، بررسی و استفاده از ساندویچ پانل سقفی یک رو ورق طرح آردواز مدل آیریس گزینهای جایگزین و اقتصادی خواهد بود.
از کاربردهای این محصول میتوان به موارد زیر اشاره کرد:
- ویلاهای مدرن و سازههای بومگردی با سقف اکسپوز (بدون نیاز به اجرای کناف یا رابیتس)
- آلاچیقها، سایبانهای لوکس و پاویونهای باز در محوطهسازی و روفگاردن
- پروژههای اقامتی و رستورانهای سنتی با معماری سقف شیبدار نمایان
- سازههای مستقر در اقلیمهای مرطوب، شرجی و ساحلی جهت ممانعت از پوسیدگی لایه زیرین
- سالنهای ورزشی، باشگاهها و مراکز تفریحی با طراحی دکوراتیو
- دفاتر اداری، ساختمانهای پیشساخته لوکس و نمایشگاههای دائمی
- سقفهای شیبدار در مناطق بادخیز با بارگذاری مکانیکی بالا
مزایای پانل سقفی طرح آردواز مدل آیریس دو طرف فلز
تلفیق دو لایه ورق فولادی در طرفین هسته پلییورتان، ساندویچ پانل سقفی طرح آردواز مدل آیریس دو رو ورق را به گزینهای مهندسی، مقاوم و اقتصادی برای پوشش سقفهای شیبدار تبدیل کرده است. این ساختار، ضمن ارتقا چشمگیر شاخصهای سازهای، هزینههای دکوراسیون داخلی سقف را به حداقل میرساند. مزایای این پانل عبارتاند از:
- افزایش فوقالعاده مقاومت خمشی و کاهش خیز سازه در فواصل بازتر پرلینها
- حذف ۱۰۰ درصدی هزینههای زیرسازی سقف کاذب، رابیتسبندی و کناف داخلی
- پایداری و مقاومت بالا در برابر نفوذ جوندگان، پرندگان و حشرات موذی
- ایجاد نمای زیرین صاف، یکدست و شکیل (با طرح کرکرهای یا پانوراما) در داخل سازه
- پایداری ابعادی و عدم تاببرداشتگی در اثر تغییرات دمایی شب و روز
- مقاومت بالا در برابر رطوبت و جلوگیری از پوسیدگی یا افتادگی لایه زیرین سقف
انتخاب ضخامت پانل سقفی آیریس دو رو ورق بر اساس شیب سقف و شرایط جوی
هندسه گامهای زاویهدار مدل آیریس بهگونهای طراحی شده که در شیبهای مختلف، آببندی مطمئن و تخلیه سریع آبها را ممکن میسازد. جدول زیر راهنمای انتخاب مشخصات فنی متناسب با شیب سازه ذکر شده است:
| شیب پیشنهادی سقف | ضخامت کل پانل (سانتیمتر) | ضخامت ورقهای فولادی (میلیمتر) | عملکرد فنی در برابر شرایط جوی |
|---|---|---|---|
| شیب ملایم (۱۵ تا ۲۰ درصد) | ۵ تا ۷ سانتیمتر | ۰.۵ یا ۰.۶ | جلوگیری از تجمع بار برف و هدایت روان آبها در بارندگیهای شدید |
| شیب استاندارد (۲۰ تا ۴۰ درصد) | ۴ تا ۵ سانتیمتر | ۰.۵ | تخلیه سریع آب از خطوط زاویهدار گام و ایجاد همپوشانی کاملا آببند |
| شیب تند (بیش از ۴۰ درصد) | ۳ تا ۴ سانتیمتر | ۰.۴ یا ۰.۵ | لغزش فوری برف، سبکسازی وزن سقف و ایجاد جلوه بصری تایلهای مدرن |
استعلام قیمت ساندویچ پانل سقفی طرح آردواز مدل آیریس دو رو ورق
به دلیل نوسانات روزانه بازار فولاد و مواد اولیه پلیمری، قیمت هر متر مربع پانل سقفی طرح آردواز آیریس دو طرف ورق به صورت پیشفاکتور بر پایه مشخصات فنی هر پروژه صادر میگردد. پارامترهای موثر بر قیمت عبارتاند از:
- نوع پوشش فلزی (آلوزینک ضدخوردگی یا گالوانیزه پیشرنگ کورهای) در ضخامتهای مهندسی شده ۰.۳ تا ۰.۷ میلیمتر.
- انتخاب کلاس حریق هسته پلییورتان (B1/B2 در فومهای PIR) متناسب با استانداردهای آتشنشانی سازه.
- ضخامت تزریق فوم از ۳۰ الی ۷۰ میلیمتر متناسب با اقلیم کوهستانی، معتدل یا مرطوب.
- متراژ کل سفارش و ابعاد برش طولی سفارشی به منظور حذف اتصالات افقی.
جهت اطلاع از روند قیمتگذاری و آشنایی با شاخصهای مالی متریال، میتوانید به بخش تخصصی قیمت ساندویچ پانل مراجعه فرمایید.
سفارش و خرید بدون واسطه پانل سقفی آیریس دو رو ورق از خط تولید
خرید مستقیم پانل سقفی طرح آردواز آیریس دو رو ورق از کارخانه آریا بارون، امکان تطابق کامل قطعات با معماری سقف ویلا یا آلاچیق شما را فراهم میکند. کافی است ابعاد دهانه و شیب سقف را با کارشناسان فروش در میان بگذارید تا علاوه بر بهینهسازی تعداد گامها و خطوط اورلپ، سفارش شما در کوتاهترین زمان با بستهبندی استاندارد بارگیری و تحویل پروژه گردد.
تاثیر ساختار دو رو ورق پانل سقفی مدل آیریس بر مقاومت خمشی و کاهش هزینهها
ساختار پیوسته و تزریق متراکم فوم پلییورتان میان دو جدار فولادی، صلبیت و مقاومت خمشی تایلها را به اوج میرساند؛ این ویژگی مهندسی به طراحان امکان میدهد فواصل پروفیلهای زیرسازی (پرلینها) را بهینهتر اجرا کرده و حجم آهنکشی اسکلت سقف را کاهش دهند.
بزرگترین مزیت مالی این مدل، حذف کامل هزینههای ثانویه دکوراسیون داخلی است. لایه زیرین تایل با ورق پیشرنگ کورهای با طرحهای شکیل پانوراما یا کرکرهای فرمدهی شده و بهمحض اتمام مونتاژ، نمایی تمیز، مدرن و کاملا یکدست در داخل فضا به نمایش میگذارد.
با انتخاب مدل آیریس دو رو ورق، کلیه مراحل هزینهبر و زمانگیر شامل شاسیکشی سقف کاذب، رابیتسبندی، گچکاری و اجرای کناف از فرآیند ساخت حذف شده و علاوه بر صرفهجویی چشمگیر در هزینههای مصالح و دستمزد، سرعت نهایی تکمیل و تحویل پروژه تا چندین برابر افزایش مییابد.
متعلقات اتصالی پانل سقفی آیریس دورو ورق طرح آردواز
بهرهمندی از حداکثر راندمان عایقبندی و هوابندی در پانل سقفی طرح آردواز مدل آیریس دورو ورق، نیازمند بهکارگیری متعلقات استاندارد و سازگار با فرم گامهای زاویهدار این مدل است. قطعات جانبی و ملزومات کلیدی شامل موارد زیر هستند:
- فلاشینگهای اختصاصی: تاج (تیزه)، خط الراس و لبهبندهای فرمدار متناسب با پروفیل گامهای زاویهدار آیریس
- پیچهای سرمتهدار گالوانیزه: مجهز به واشرهای لاستیکی EPDM مقاوم در برابر اشعه UV جهت تثبیت ورق رویه و زیره بدون نفوذ رطوبت
- چسبهای درزگیر ساختاری: ماستیکهای پلییورتان و نوارهای آببندی بوتیل در نقاط همپوشانی (اورلپ) طولی و عرضی
برای آشنایی با مراحل اجرایی، نحوه شاسیکشی، دیتایلهای فنی اتصال و استانداردهای چیدمان تایلها روی پرلین، راهنمای جامع نصب ساندویچ پانل را مطالعه نمایید.
هدایت آب در پانل سقفی آیریس دو رو ورق طرح آردواز
پانل سقفی طرح آردواز مدل آیریس با تکیه بر گامهای زاویهدار و خطوط نورد سرد مهندسیشده، نقشی کلیدی در افزایش راندمان انرژی و هدایت روان نزولات جوی ایفا میکند. تزریق متراکم فوم عایق پلییورتان (PUR / PIR) با چگالی استاندارد ۴۰ کیلوگرم بر متر مکعب در میان دو لایه فلزی، پلهای حرارتی را کاملا قطع کرده و از هدررفت گرما و سرما جلوگیری مینماید.
همچنین طراحی زوایای گام در مدل آیریس، ضمن ایجاد اورلپ کاملا چفت و نفوذناپذیر، مسیر خروج آب باران و لغزش تودههای برف سنگین را سرعت بخشیده و از تجمع بار مرده و نفوذ نم به ساختار داخلی سقف ممانعت به عمل میآورد.
سوالات متداول
تفاوت مدل آیریس دورو ورق با مدل یکرو ورق (زیره فویل) در چیست؟
مدل دورو ورق به دلیل داشتن لایه فلزی زیرین، مقاومت خمشی بالاتری دارد و نیاز به اجرای سقف کاذب، کناف یا رابیتس را کاملا حذف میکند. در مقابل، مدل یکرو ورق (زیره فویل) ارزانتر بوده و برای پروژههایی مناسب است که سقف کاذب جداگانه دارند یا زیبایی نمای داخلی اولویت نیست.
حداقل شیب استاندارد برای اجرای ساندویچ پانل سقفی مدل آیریس دورو ورق چقدر است؟
حداقل شیب مجاز برای هدایت صحیح آب باران و برف و اطمینان از آببندی کامل همپوشانی گامهای آیریس، ۱۵ درصد (حدود ۹ درجه) است.
آیا امکان تولید طول پانل آیریس دورو ورق متناسب با ابعاد دهانه پروژه وجود دارد؟
بله، در خط تولید پیوسته کارخانه آریا بارون، تایلهای آیریس متناسب با طول دقیق شیب سقف از ۲ تا ۱۲ متر بهصورت یکپارچه برش داده میشوند تا نیاز به اورلپ عرضی به صفر برسد.
طرح ورق زیره در این محصول به چه صورت است و آیا امکان انتخاب رنگ دارد؟
ورق زیره با فرم شیاردار ریز (کرکرهای یا پانوراما) فرمدهی میشود و بهصورت پیشفرض با رنگ سفید (رال ۹۰۱۶) جهت بازتاب بهتر نور به تولید میرسد؛ امکان تولید با سایر کدهای رنگی استاندارد رال (RAL) نیز بر اساس سفارش پروژه وجود دارد.
آیا استفاده از پانل دورو ورق سقفی مدل آیریس در اقلیمهای شرجی و ساحلی باعث زنگزدگی لایه داخلی میشود؟
خیر، به دلیل استفاده از پوشش رنگ کورهای ضدخوردگی و پوششهای آلوزینک یا گالوانیزه در هر دو سمت، رطوبت محیط داخلی سازه آسیبی به لایه زیرین وارد نمیکند.
