| نوع ساندویچ پانل | عرض کلی | عرض مفید پس از نصب | طول قابل سفارش | ضخامت |
|---|---|---|---|---|
| ساندویچ پانل دیواری | ۱۰۳ تا ۱۱۶ سانتیمتر | حدود ۱۰۰ تا ۱۱۴ سانتیمتر | ۲ تا ۱۴ متر | ۴ تا ۱۵ سانتیمتر |
| ساندویچ پانل سقفی | ۱۰۰ تا ۱۱۰ سانتیمتر | حدود ۱.۰۸ متر | تا ۱۳.۶ متر | ۳ تا ۱۰ سانتیمتر |
| ساندویچ پانل سردخانهای | متناسب با نوع سفارش | حدود ۱۱۳ سانتیمتر | ۲ تا ۱۲ متر | تا ۲۰ سانتیمتر |
ابعاد ساندویچ پانل چقدر است؟ عرض ساندویچ پانلهای دیواری ۱۱۶ سانتیمتر است. عرض ساندویچ پانلهای سقفی ۱۰۷ سانتیمتر است. طول ساندویچ پانل بنا به نیاز سازه از ۲ متر تا ۱۳.۶ متر قابل تولید است.
ابعاد ساندویچ پانل با توجه به نوع پانل، محل نصب و نقشه پروژه تعیین میشود؛ بهطور کلی ساندویچ پانل دیواری با عرض ۱۰۳ تا ۱۱۶ سانتیمتر، عرض مفید حدود ۱۰۰ تا ۱۱۴ سانتیمتر، طول ۲ تا ۱۴ متر و ضخامت ۴ تا ۱۵ سانتیمتر تولید میشود، در حالی که ساندویچ پانل سقفی معمولاً عرض ۱۰۰ تا ۱۱۰ سانتیمتر، عرض مفید حدود ۱.۰۸ متر، طول قابل سفارش تا ۱۳.۶ متر و ضخامت ۳ تا ۱۰ سانتیمتر دارد. بنابراین برای انتخاب ابعاد مناسب ساندویچ پانل باید نوع کاربرد، ارتفاع دیوار، مسیر سقف، عرض مفید پس از نصب و ضخامت موردنیاز پروژه بررسی شود تا تعداد پانلها دقیقتر محاسبه شده و برشکاری اضافه یا دورریز پانل کاهش پیدا کند.
از مهمترین پارامترهای هر سازه صنعتی و پیشساخته میتوان به اندازه و ابعاد ساندویچ پانل برای پوشش سقف و دیوار آن اشاره کرد. چرا که هرگونه خطا در اندازهگیری این متریالهای نوین ساختمانی همچون وزن، ضخامت، طول و عرض پانل، مشکلاتی را در هنگام نصب ساندویچ پانل، اجرا و تحویل به وجود میآورد. همچنین با مشخص کردن ابعاد پانلهای ساندویچی، میتوان بهترین ابعاد را با توجه به نیاز سازه انتخاب کرد و بیشترین بهرهوری را از مزایای این محصولات جدید آریا بارون با هزینهای مناسب به دست آورد.
برای مثال اندازه ضخامت پانلی که در سردخانه یا کلین روم مورد استفاده قرار میگیرد با اندازه آن برای سولههایی با کاربری عمومی تفاوت دارد و ویژگیهای منحصربهفردی همچون عایقبندی صددرصد حرارت را دارا است. در صورتی که ساندویچ پانل هایی که برای ساخت انبار به کار میروند، میتوانند با داشتن ضخامت معمولی، نیاز عایقبندی حرارتی این سازه را تامین کنند.
ضخامت ساندویچ پانل
ضخامت از مهمترین پارامترهای ابعاد ساندویچ پانل به شمار میرود. هرچه ضخامت پانل بیشتر باشد، مقاومت بیشتری در برابر فشار، ضربه، حرارت و رطوبت از خود نشان میدهد. ضخامت پانلهای ساندویچی به ضخامت فوم میانی و ضخامت ورق ساندویچ پانل بستگی دارد. همچنین در نظر داشته باشید که ضخامت، نوع فوم میانی و دانسیته آن، از جمله عوامل موثر بر وزن ساندویچ پانل به شمار میروند و در استحکام آن نقش دارند.

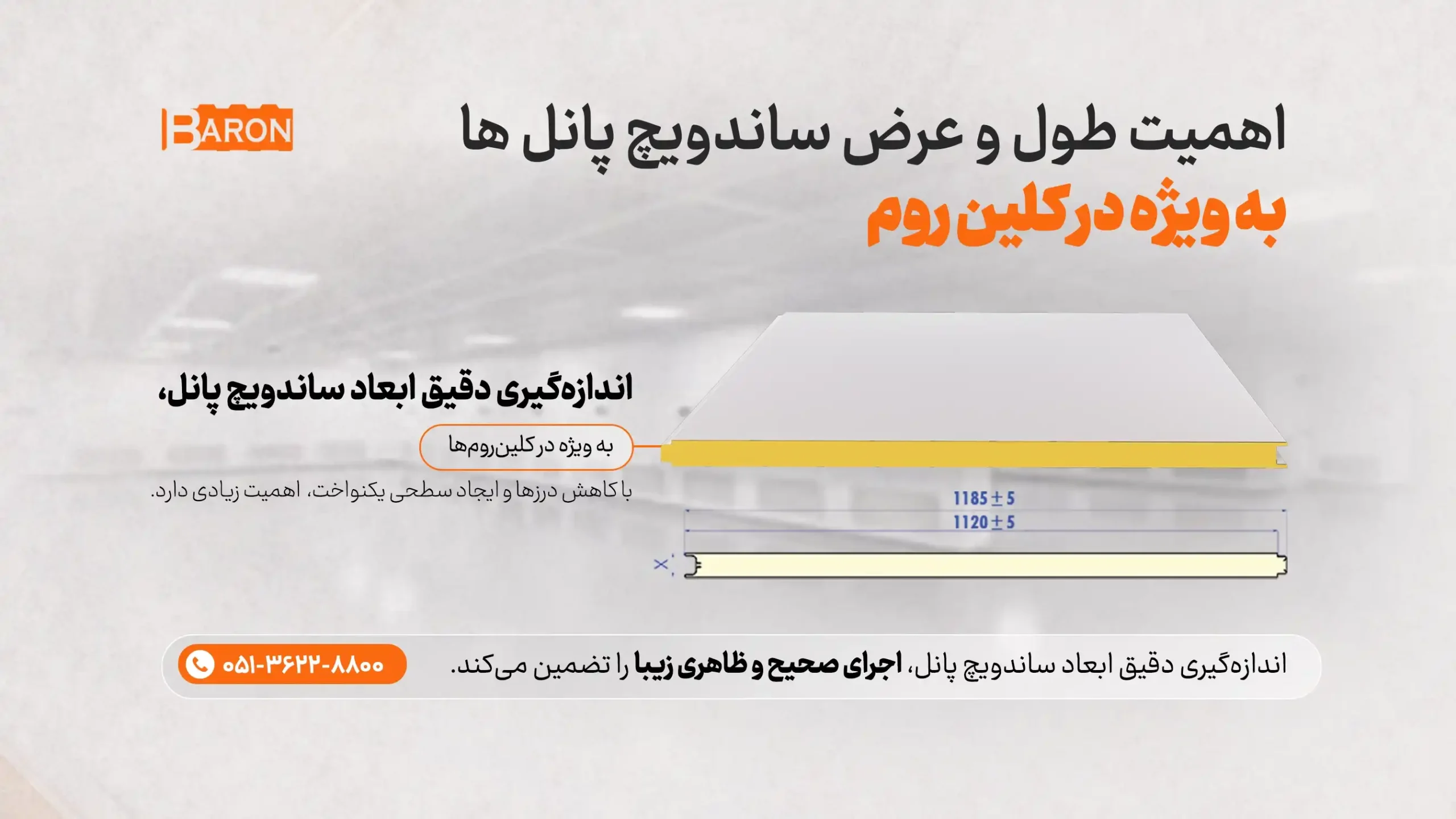

طول و عرض ساندویچ پانل
طول و عرض پانلهای ساندویچی، مهمترین مشخصه فنی برای اجرای آنها محسوب میشوند. این دو پارامتر، ابعاد ساندویچ پانل را در ظاهر نشان میدهند و مقیاسی برای حجم و محیطی هستند که سازه پیش ساخته شده اشغال خواهد کرد. با توجه به اندازهگیری دقیق این طول و عرض پانل میتوانید اجرایی درست و ظاهری بینقص در سازه داشته باشید. همچنین طول و عرض ساندویچ پانل در ساخت سازههایی همچون کلین روم از اهمیت ویژهای برخوردار است. چرا که از ایجاد درزهای زیاد جلوگیری کرده و محیطی صاف و یکنواخت را به وجود میآورد.
ابعاد ساندویچ پانل دیواری
ساندویچ پانل دیواری برای پوشش سطوح جانبی سازهها به کار میرود. به علت اهمیت استفاده از این نوع پوشش نوین دیوار، متریالهای استانداردی برای اندازه آن تعریف شدهاند. البته ابعاد ساندویچ پانل دیواری با توجه به لایههای آن متفاوت بوده و در ضخامتهای مختلفی تولید میشوند. به طور کلی ابعاد پانل دیواری به شرح زیر هست.
- عرض: 103 الی 116 سانتی متر (عرض ساندویچ پانل دیواری به طور معمول ثابت است و پس از نصب (عرض مفید) حدود 100 الی 114 سانتیمتر برآورد میشود.
- طول: بسته به نیاز مشتری، طول ساندویچ پانل دیواری از 2 تا 14 متر قابل آمادهسازی خواهد بود.
- ضخامت: 4 الی 15 سانتیمتر (40، 50، 60، 80، 100، 125، 150 میلیمتر)
ضخامت ساندویچ پانل دیواری معمولاً بین ۴ تا ۱۵ سانتیمتر انتخاب میشود و باید متناسب با نوع کاربری، میزان عایقکاری موردنیاز، شرایط محیطی و محل نصب تعیین شود تا دیواره سازه از نظر پوشش، استحکام و عملکرد حرارتی بازده مناسبی داشته باشد.
ابعاد ساندویچ پانل سقفی
ابعاد ساندویچ پانل سقفی با توجه به پوششی که در سقف سازهها ایجاد میکند، متفاوت است. به طور کل پارامترهای موثر در ابعاد ساندویچ پانل سقفی در محدودهی زیر قابل سفارش هستند.
- عرض: 100 الی 110 سانتیمتر (عرض مفید ساندویچ پانل سقفی برابر با 1.08 متر برآورد میشود.)
- طول: متناسب به نیاز مشتری تا 13.6 متر قابل سفارش است.
- ضخامت: 3 الی 10 سانتیمتر (30، 40، 50، 60، 80، 100 میلیمتر)
ضخامت ساندویچ پانل سقفی معمولاً بین ۳ تا ۱۰ سانتیمتر انتخاب میشود و باید با توجه به نوع سازه، شرایط آبوهوایی، میزان عایقکاری موردنیاز و فاصله تکیهگاهها تعیین شود تا سقف هم پوشش مناسبی داشته باشد و هم در برابر رطوبت، حرارت و بارهای واردشده عملکرد بهتری ارائه دهد.

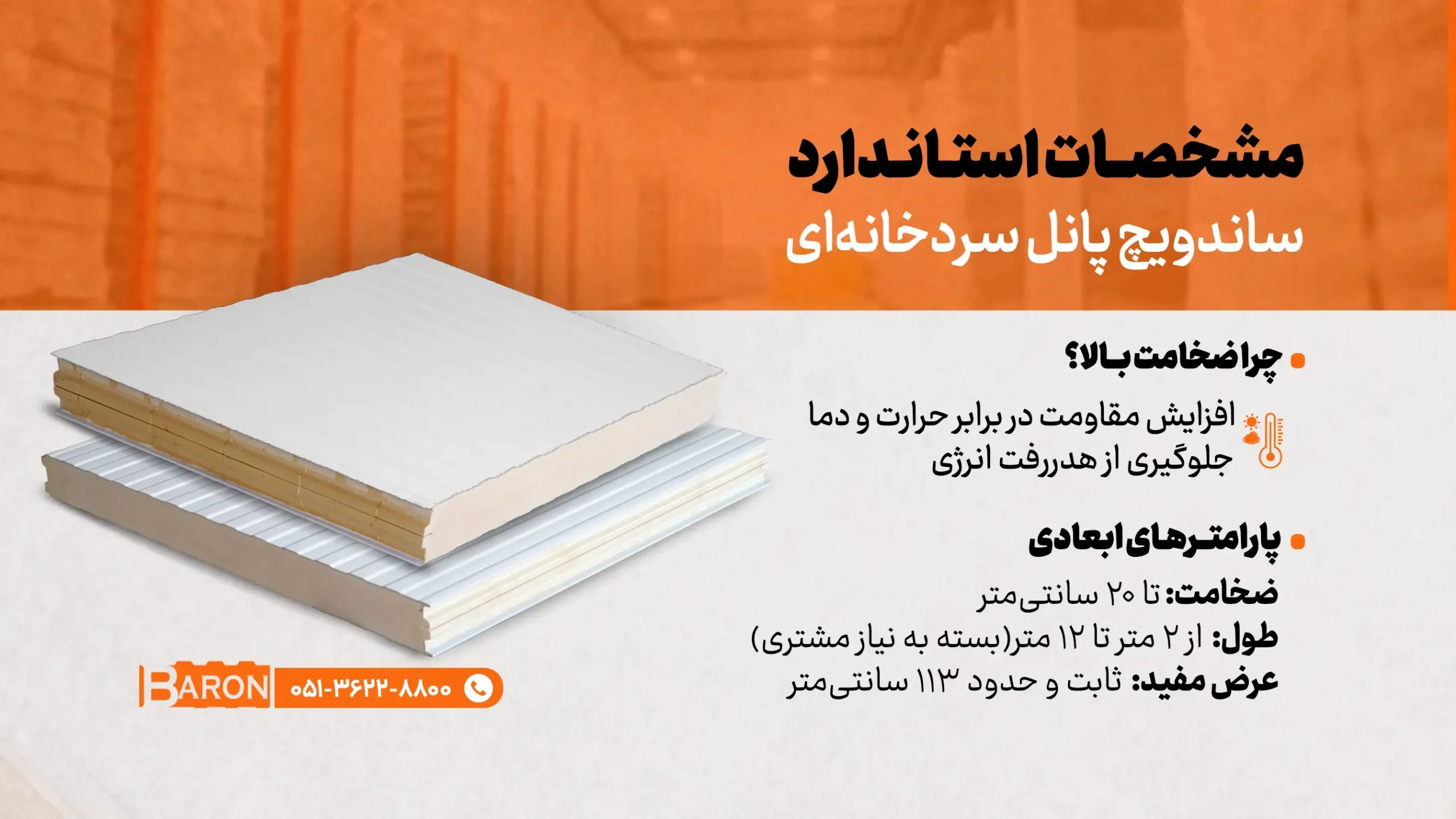

ابعاد ساندویچ پانل سردخانهای
برای انتخاب ساندویچ پانل سردخانهای باید از ضخامت بیشتری استفاده کرد. چرا که این نوع پانلها باید مقاومت بالایی در برابر حرارت و دما از خود نشان دهند و هدررفت انرژی را به حداقل برسانند. پارامترهای استاندارد برای ابعاد ساندویچ پانل سردخانه به شرح زیر هستند.
- ضخامت این پانلها به 20 سانتیمتر نیز میرسد.
- طول ورقهای ساندویچی پانل با توجه به نیاز مشتری از 2 متر الی 12 متر برش داده میشود.
- عرض مفید ساندویچ پانل سردخانهای نیز ثابت بوده و حدود 113 سانتیمتر است.
ابعاد ساندویچ پانل سوله
ابعاد ساندویچ پانل سوله باید بر اساس نوع پوشش سقف و دیوار، دهانه سازه، ارتفاع بدنه و شرایط اجرای پروژه انتخاب شود. در بیشتر سولهها از ساندویچ پانل سقفی برای پوشش سقف و از ساندویچ پانل دیواری برای بدنه استفاده میشود؛ بنابراین هنگام انتخاب اندازه پانل، باید به طول قابل سفارش، عرض مفید و ضخامت مناسب توجه کرد. عرض مفید پانل بعد از نصب ، مبنای محاسبه تعداد پانلهای موردنیاز است و با عرض کلی تفاوت دارد. طول پانل نیز معمولاً متناسب با نقشه سوله و محل نصب تعیین میشود تا میزان برشکاری، پرت مصالح و خطای اجرایی کاهش پیدا کند.
به کمک ابزار محاسبهگر آنلاین پانل سقف و دیوار سوله، سریعتر محاسبات خود را انجام دهید.
ابعاد ساندویچ پانل دیواری برای بدنه سوله:
- عرض: ۱۰۳ تا ۱۱۶ سانتیمتر
- عرض مفید پس از نصب: حدود ۱۰۰ تا ۱۱۴ سانتیمتر
- طول: ۲ تا ۱۴ متر، بسته به نیاز پروژه
- ضخامت: ۴ تا ۱۵ سانتیمتر
- ضخامتهای رایج: ۴۰، ۵۰، ۶۰، ۸۰، ۱۰۰، ۱۲۵ و ۱۵۰ میلیمتر
ابعاد ساندویچ پانل سقفی برای سقف سوله:
- عرض: ۱۰۰ تا ۱۱۰ سانتیمتر
- عرض مفید پس از نصب: حدود ۱.۰۸ متر
- طول: تا ۱۳.۶ متر، متناسب با سفارش مشتری
- ضخامت: ۳ تا ۱۰ سانتیمتر
- ضخامتهای رایج: ۳۰، ۴۰، ۵۰، ۶۰، ۸۰ و ۱۰۰ میلیمتر
ابعاد ساندویچ پانل اتاق تمیز یا کلینروم
ابعاد ساندویچ پانل اتاق تمیز یا کلینروم باید با دقت بیشتری نسبت به پانلهای معمولی انتخاب شود؛ زیرا این فضاها باید کمترین درز، شکاف و آلودگیپذیری را داشته باشند. طول پانل معمولا بر اساس ارتفاع دیوار، نقشه اجرایی، محل نصب درب، پنجره و تجهیزات تعیین میشود تا نیاز به برشکاری در زمان اجرا کاهش پیدا کند. همچنین ضخامت پانل باید متناسب با نوع کاربری کلینروم، میزان عایقکاری موردنیاز و حساسیت فضای داخلی انتخاب شود. بنابراین پیش از سفارش، بهتر است ابعاد ساندویچ پانل کلینروم بر اساس نقشه پروژه بررسی شود تا نصب دقیقتر و درزبندی بهتری انجام شود.
نکات مهم در انتخاب ابعاد پانل
برای انتخاب درست ابعاد ساندویچ پانل، باید بدانید هر عدد چه نقشی در اجرا دارد. عرض مفید برای محاسبه تعداد پانل، طول برای هماهنگی با نقشه سازه و ضخامت برای انتخاب کاربرد مناسب بررسی میشود. جدول زیر سادهترین خطاهای رایج در انتخاب ابعاد را نشان میدهد.
| عامل موثر در انتخاب ابعاد | اشتباه رایج | نتیجه اشتباه | انتخاب درست |
|---|---|---|---|
| عرض پانل | محاسبه تعداد پانل با عرض کلی | کمبود پانل در زمان نصب | تعداد پانل را با عرض مفید حساب کنید. |
| طول پانل | انتخاب طول بدون توجه به نقشه | برشکاری زیاد و پرت مصالح | طول را بر اساس ارتفاع دیوار یا مسیر سقف تعیین کنید. |
| ضخامت پانل | انتخاب ضخامت فقط بر اساس قیمت | عایقکاری ضعیف یا هزینه اضافه | ضخامت را بر اساس نوع کاربرد انتخاب کنید. |
| نوع پانل | یکی دانستن پانل سقفی و دیواری | خطا در نصب و پوششدهی | ابعاد پانل سقفی و دیواری را جداگانه بررسی کنید. |
| بازشوها | نادیده گرفتن درب و پنجره | برش اضافه و دورریز بیشتر | محل درب، پنجره و تجهیزات را قبل از سفارش مشخص کنید. |
اهمیت ابعاد ساندویچ پنل در کاربری آن
ابعاد ساندویچ پانل، ضخامت، طول و عرض آنها را شامل میشوند و بر نمای سازه نیز تاثیر میگذارند. هرچه اندازه و ابعاد پانلها به صورت دقیقتری اندازهگیری و برش داده شوند؛ فرایند اجرا را راحتتر میکنند. همچنین با استفاده از ساندویچ پانلهایی با ابعاد استاندارد میتوان هدر رفت انرژی را کاهش داد و ظاهر زیبای آن را حفظ کرد و در قیمت ساندویچ پانل صرفه جویی کرد.
