آموزش نصب انواع ساندویچ پانلها براساس ساختار و نوع آنها در نصب و اجرا دارای تفاوت هایی است. ما در ادامه به بررسی جامع نصب ساندویچ پانلها میپردازیم. اما شاید برایتان سوال پیش بیاید که نصب ساندویچ پنل چه مزیتی دارد؟ در پاسخ ما به شما می گوییم که پنلهای ساندویچی، صفحات یا ورقههای عایق پیشساختهای هستند که در صنعت و ساختوسازهای مختلفی کاربرد دارند و علاوه بر خاصیت عایقی که در برابر گرما، سرما، رطوبت و صدا دارند در کاهش وزن و هزینه نهایی پروژه مورد نظر نیز تأثیرگذار هستند.
یکی از اصلیترین مزایای استفاده از این صفحات مدرن و پیشرفته، مسئله نصب ساندویچ پانل و راحتی اجرای ساخت سازه است که در مورد تمام انواع آنها صدق میکند. با ما تا انتهای این مقاله کاربردی از آریا بارون همراه باشید تا به نحوه نصب ساندویچ پانلها بپردازیم.
جدول 8 مرحلهای نصب ساندویچ پانل
اگر میخواهید قبل از مطالعه کامل مقاله، یک دید سریع از مراحل نصب ساندویچ پانل داشته باشید، جدول زیر ترتیب اجرای کار، ابزار مورد نیاز، نکات مهم و خطاهای رایج نصب را بهصورت خلاصه نشان میدهد.
| مرحله نصب | اقدام اصلی | ابزار و قطعات مورد نیاز | نکته مهم اجرایی | خطای رایج |
|---|---|---|---|---|
| ۱. بررسی نقشه و محل اجرا | اندازهگیری دقیق ابعاد، شیب، ارتفاع و محل نصب پانلها | متر، تراز، نقشه اجرایی، تراز لیزری | قبل از سفارش یا برش پانل، ابعاد نهایی پروژه باید کنترل شود. | شروع نصب بدون بررسی نقشه و اختلاف اندازه در زمان اجرا |
| ۲. آمادهسازی زیرسازی | اجرای شاسیکشی، پروفیلکشی یا نصب پرلین متناسب با نوع پانل | پروفیل، نبشی، پرلین، پروفیل Z، جوش یا پیچ | زیرسازی باید کاملاً تراز، محکم و متناسب با پانل سقفی یا دیواری باشد. | زیرسازی ضعیف که باعث باز شدن درزها و لق شدن پانل میشود |
| ۳. انتقال و جانمایی پانلها | حمل پانلها به محل نصب و چیدمان بر اساس اولویت اجرا | جرثقیل، لیفتراک، تسمه حمل، دستکش ایمنی | پانلها باید بدون ضربه، خراش و خمشدگی جابهجا شوند. | کشیدن پانل روی زمین و آسیب به ورق یا فوم داخلی |
| ۴. برشکاری در صورت نیاز | برش پانلها برای گوشهها، بازشوها، درب، پنجره یا تأسیسات | دستگاه برش مناسب، متر، گونیا، عینک ایمنی | برش باید تمیز و دقیق انجام شود تا درز اضافه ایجاد نشود. | برش غیردقیق و ایجاد فاصله در محل اتصال پانلها |
| ۵. نصب پانلهای سقفی یا دیواری | قرار دادن پانلها روی سازه و اتصال آنها به زیرسازی | پیچ سرمتهای واشردار، دریل، پیچگوشتی صنعتی | در پانل سقفی، جهت اورلپ و شیب آب باید کاملاً رعایت شود. در پانل دیواری، تراز بودن و زیبایی نما اهمیت بیشتری دارد. | استفاده از پیچ نامناسب یا بستن پیچ با فشار بیش از حد |
| ۶. آببندی و درزبندی | بستن درزها، محل اتصالها، لبهها و نقاط حساس | چسب سیلیکونی، فوم پلییورتان، نوار آببندی | آببندی در سقف، گوشهها، اطراف پیچها و محل اتصال دیوار به سقف بسیار مهم است. | بیتوجهی به آببندی و نفوذ آب یا رطوبت پس از نصب |
| ۷. نصب فلاشینگ، آبرو و قطعات تکمیلی | اجرای پوشش نهایی لبهها، گوشهها، خطالرأس سقف و مسیر خروج آب | فلاشینگ، آبرو، تیزه سقفی، فینیشر، پرچ | فلاشینگ علاوه بر زیبایی، نقش مهمی در جلوگیری از نفوذ آب و گردوغبار دارد. | حذف فلاشینگ یا نصب نادرست آبرو در سقف |
| ۸. کنترل نهایی کیفیت نصب | بررسی تراز، پیچها، درزها، آببندی، زیبایی و استحکام نهایی | تراز، پیچگوشتی، چکلیست کنترل نصب | قبل از تحویل پروژه، همه اتصالات و نقاط حساس باید بازبینی شوند. | تحویل پروژه بدون تست نشتی، کنترل پیچها و بررسی درزها |
نصب ساندویچ پانل به شکل عمومی شامل دو مرحله اصلی است:
1- نصب سازه فلزی
در این مرحله، سازه پایه و فلزی که برای برداشت و نصب ساندویچ پانل استفاده میشود، نصب میشود و بسته به نوع و ابعاد پروژه، میتواند شامل ستونها، تیرها و نردههای فولادی باشد. در طرح نصب سازه فلزی، توجه به جزئیات مانند شیب داشتن سوراخهای مثبت برای پرچ، قبولی ارتفاع ساختمان، موقعیت مناسب بالابر و… به منظور جلوگیری از مشکلاتی که در فرایند نصب ممکن است پیش بیایند، حائز اهمیت است.
2- نصب ساندویچ پانل
در این مرحله، ساندویچ پانل روی سازه فلزی نصب میشود. برای انجام این کار، ابتدا ساندویچ پانل نزدیک به محل نصب حمل میشود و سپس با استفاده از دریل و پیچ، به سازه فلزی چسبانده میشود. پس از نصب پانلها روی تیرها و ستونهای سازه، لایههای پایینی سردر تیرها بریده و نوار بندی شده و سپس با پیچ چوبی محکم شده و با قطعات تزریق شده پوشانده میشود. این فرایند تا جایی ادامه مییابد که تمام سطح پوششی ساختمان پوشانده و به پایان برسد.
در نصب ساندویچ پانلهای دیواری و سقفی حتما به 1- پیچ های واشردار مخصوص نصب 2- گام پیچ 3- ارتفاع پیچ 4- چسب سیلیکونی برای درزبندی دقت کنید. پانلهای سقفی بیشتر در مقابل تابش نور خورشید، برف و باران هستند پس نصابان ساندویچ پانلهای سقفی باید خیلی ماهرتر باشند و درزبندی و آببندی پانلهای سقف خیلی مهم است.
| نکات آموزشی برای نصابان ساندویچ پانل | |
|---|---|
| محل نصب ساندویچ پانلها | دیوارها و سقف های سازهها |
| نکته نصب ساندویچ پانل سقفی | درزبندی و آببندی |
| نکته نصب ساندویچ پانل دیواری | زیبایی سازه و مخفی بودن پیچ ها |

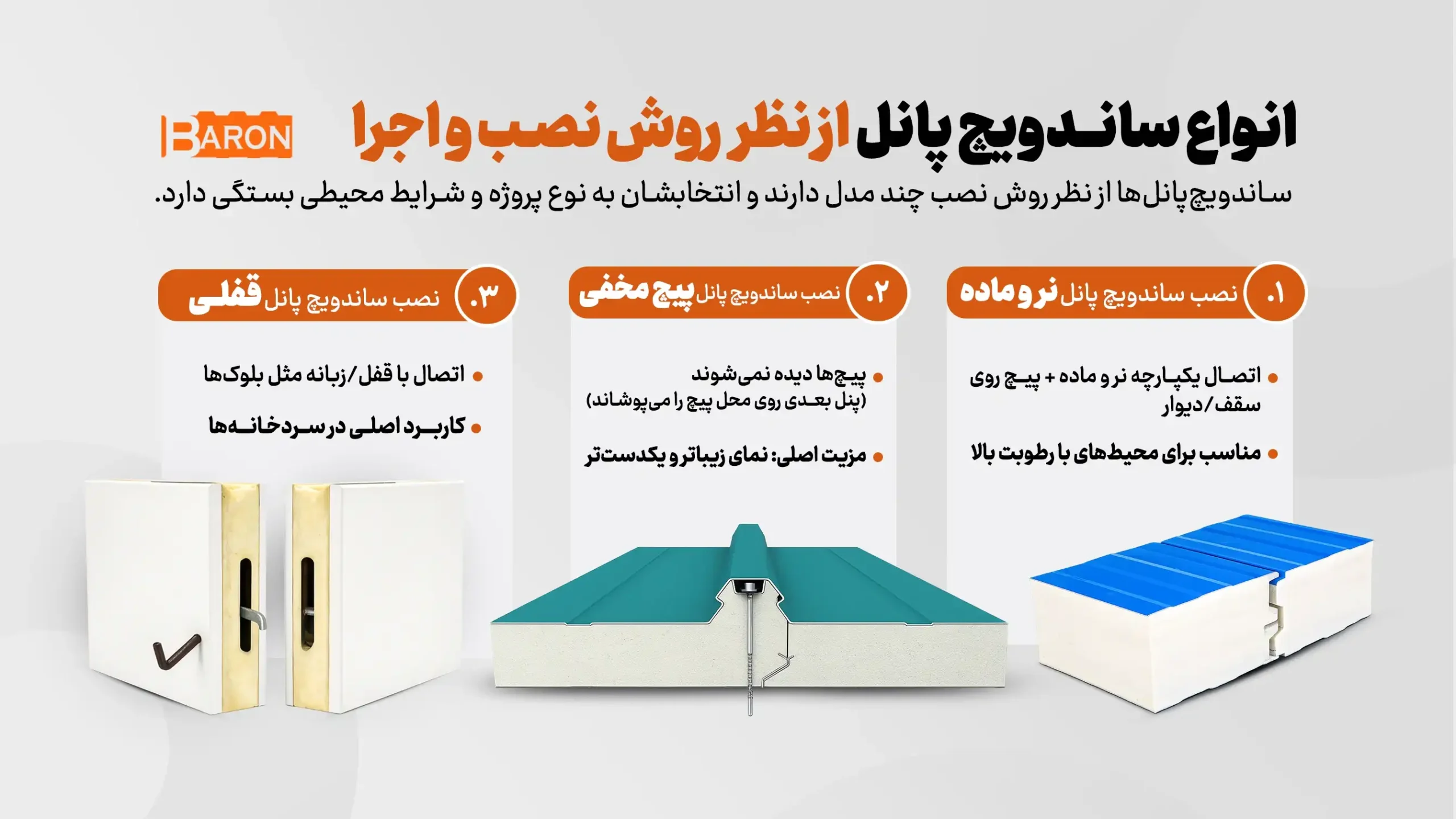

انواع ساندویچ پانلها از نظر روش نصب و اجرا
پانلها از نظر طراحی و روش نصب انواع مختلفی دارند که شما بر حسب نیاز و پروژه مورد نظر میتوانید یکی از آنها را برای ساخت سازه مدرن و پیشساخته خود استفاده کنید. انواع پنلهای ساندویچی از نظر روش نصب شامل موارد زیر هستند.
3- نصب ساندویچ پنل قفلی
این نوع پنلهای ساندویچی بیشتر در ساخت سردخانهها کاربرد دارد و صفحات آن دارای قفلهایی است که با قرار گرفتن کنار یکدیگر، این زبانههای قفل مانند بلوکها را به هم وصل میکنند. برای خرید و سفارش ساندویچ پانل سردخانهای با شمارههای کارخانه آریابارون توس تماس بگیرید.
نحوه نصب ساندویچ پانل سردخانه
نحوه نصب ساندویچ پانل سردخانه با نصب پانلهای معمولی کمی متفاوت است؛ چون در سردخانه، آببندی، هوابندی و جلوگیری از اتلاف دما اهمیت بیشتری دارد. در این روش، ابتدا زیرسازی و محل اتصال دیوارها، سقف و کف باید کاملاً تراز و آماده باشد. سپس پانلهای سردخانهای معمولاً بهصورت قفلی یا نر و ماده در کنار هم قرار میگیرند تا درز بین آنها به حداقل برسد. پس از اتصال پانلها، محل گوشهها، درزها، سقف، کف و اطراف درب سردخانه باید با دقت آببندی و درزبندی شود. تولید ساندویچ پانل سردخانه بر اساس ابعاد دقیق پروژه باعث کاهش پرت مصالح، نصب سریعتر و حفظ بهتر دمای داخل سردخانه میشود.
2- نصب ساندویچ پانل پیچ مخفی
این نوع آراستگی بیشتری پس از نصب دارد؛ چرا که عمل نصب آن به شیوه پیچ مخفی به گونهای است که هر صفحه به واسطه پیچهایی که دارد به محل مورد نظر وصل شده و صفحه بعدی طوری نصب میشود که روی قسمت پیچ را بپوشاند.
1- نصب ساندویچ پنل نر و ماده
این نوع پانلها جهت نصب در محیطهایی با رطوبت بالا مناسب است و زاویههایی دارد که دو پانل را به شکل یکپارچه کنار هم نگه داشته و سپس توسط پیچ بر روی سقف یا دیوار نصب میشوند.
مراحل دقیق نصب ساندویچ پانل
۱. زیرسازی و فونداسیون
زیرسازی مناسب یکی از عوامل کلیدی در موفقیت نصب ساندویچ پانلها است. این مرحله شامل آمادهسازی سطحی است که پانلها بر روی آن نصب خواهند شد.
- اهمیت زیرسازی: زیرسازی صحیح باعث افزایش استحکام و پایداری سازه میشود و از بروز مشکلاتی مانند ترکخوردگی و نشت جلوگیری میکند.
- نوع پروفیلهای مورد استفاده: برای زیرسازی ساندویچ پانلهای دیواری و سقفی معمولاً از پروفیلهای فولادی با ابعاد مشخص (مانند ۹۰*۹۰ یا ۸۰*۸۰) استفاده میشود. این پروفیلها باید به دقت جوشکاری یا پرچ شوند تا استحکام لازم را فراهم کنند.
مشخصات پروفیلهای زیرسازی
| نوع پروفیل | ابعاد (میلیمتر) | کاربرد |
| پروفیل ۹۰*۹۰ | 90×90 | زیرسازی دیوارها |
| پروفیل ۸۰*۸۰ | 80×80 | زیرسازی سقفها |
۲. نصب سازه فلزی
پس از آمادهسازی زیرسازی، مرحله بعدی نصب سازه فلزی است که شامل ستونها، تیرها و نردههای فولادی میشود.
مراحل نصب:
- نصب ستونها: ستونها باید به دقت در موقعیتهای مشخص قرار داده شوند و با استفاده از جوش یا پیچ به فونداسیون متصل شوند.
- نصب تیرها: تیرها به صورت افقی بر روی ستونها قرار میگیرند و باید از نظر شیب و تراز بودن بررسی شوند.
- نصب نردههای فولادی: نردهها برای افزایش ایمنی و پایداری سازه نصب میشوند.
نکات مربوط به شیب و موقعیت بالابر:
- اطمینان از اینکه تمامی اجزاء به درستی تراز شدهاند، ضروری است.
- همچنین، موقعیت بالابر باید به گونهای انتخاب شود که دسترسی آسان به نقاط مختلف سازه را فراهم کند.
مراحل نصب سازه فلزی
| مرحله | توضیحات |
| نصب ستونها | قرار دادن ستونها در موقعیتهای مشخص و اتصال آنها به فونداسیون |
| نصب تیرها | قرار دادن تیرها بر روی ستونها با تراز مناسب |
| نصب نردهها | افزایش ایمنی با نصب نردههای فولادی |
نصب ساندویچ پانلها نیازمند رعایت دقیق مراحل زیرسازی، نصب سازه فلزی و توجه به جزئیات اجرایی است. با انتخاب صحیح پروفیلها و اجرای دقیق مراحل، میتوان به یک سازه پایدار و مقاوم دست یافت. آریا بارون با ارائه مشاوره تخصصی و محصولات با کیفیت، آماده است تا شما را در این مسیر همراهی کند. برای کسب اطلاعات بیشتر درباره محصولات و خدمات ما، لطفاً با ما تماس بگیرید.

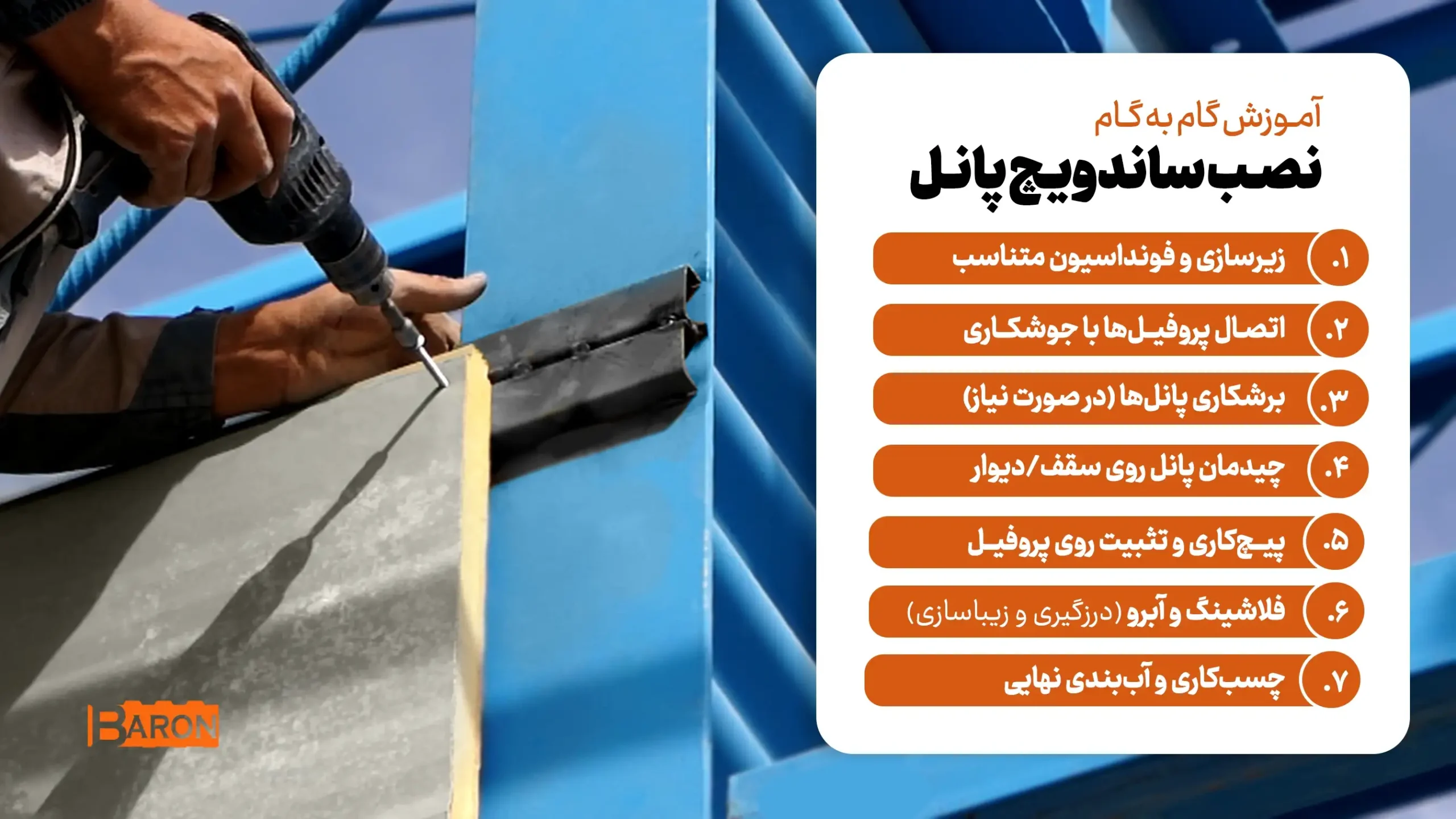

روش و نحوه نصب پانلهای ساندویچی
یکی از نقاط عطف استفاده از این مقاطع در سازههای مختلف نصب سریع و آسان آنها است؛ اما به این معنا نیست که هر فرد غیر متخصصی بدون در اختیار داشتن ابزار مناسب میتواند آن را نصب کند. راحت بودن نصب ساندویچ پانل در مقایسه با ساخت و ساز به وسیله مصالح دیگر بسیار راحتتر و سریعتر است؛ اما در صورتی که توسط نصابهای حرفهای و با تجربه انجام شوند. روش نصب ساندویچ پنلها با توجه به نوع آن، یعنی سقفی یا دیواری بودن و سازه مورد نظر مختلف است و ممکن است نیاز به اجرای تکنیکها یا ابزار مختلفی داشته باشد؛ اما مراحل کلی نصب این پانلها به شرح زیر است.
- در مرحله اول فونداسیون یا زیرسازی (زیرسازی ساندویچ پانل) لازم بر اساس سازه و نوع آن باید انجام شود.
- پروفیلها (پروفیل ساندویچ پانل) باید در مرحله بعدی به کمک جوشکاری به یکدیگر متصل شوند.
- در قدم سوم در صورت نیاز باید بر اساس محل نصب توسط دستگاه برش بخورد.
- قطعات پانلها باید بر روی دیوار یا سقف بر اساس اولویت قطعه قرار بگیرند.
- هر قطعه از پنلها باید به خوبی توسط پیچهای مناسب در جای خود بر روی پروفیل نصب شود.
- در مراحل پایانی پس از نصب جهت زیباسازی و درزگیری میتوان از ورق فلاشینگ و آبرو استفاده کرد.
- در قدم آخر جهت محکمسازی ممکن است در درزها، زیر فلاشینگها و جایی که به چسبکاری (چسب عایق ساندویچ پانل) نیاز است استفاده شود.
لازم به ذکر است از جزئیات هر مرحله و ابزار و نوع نصب ساندویچ پانل در سازههای مختلف بر اساس نوع پروژه و صلاحدید نصاب ممکن است تفاوتهایی داشته باشد.
نکات مهم در اجرا و نصب ساندویچ پنل
نکات مهمی وجود دارد که باید هنگام نصب انواع آنها توجه داشته باشید، به شرح زیر هستند
- در ساندویچ دیواری با توجه به نر و مادگی بودن صفحات بهتر است بعد از قرارگیری در محل با پیچ سرمته مهار شوند.
- در نصب پانلهای سقفی مقاطع را باید بر روی پرلین مخصوص به خوبی پیچ کنید.
- بهتر است به ازای هر متر ساندویچ پانل سقفی جهت استحکام یک پیچ سرمته استفاده شود.
- در نصب پانل ساندویچی، حتماً باید از پیچهای واشردار مخصوص استفاده کنید.
- زیرسازی محل نصب باید به شکلی باشد که پانلها به خوبی بر روی سازه اسکلت بتنی یا فولادی قرار بگیرد.
- در نصب پنلها باید با توجه به موقعیت گامهای ذوزنقهای فاصله صفحات به خوبی رعایت شود.
- هنگام نصب باید محل مناسبی برای فلاشینگ (فلاشینگ ساندویچ پانل) ها و آبروها در نظر گرفته شود و …
مشکلات رایج در نصب ساندویچ پانل و راهحلها
نصب ساندویچ پانلها به عنوان یک راهکار مدرن در صنعت ساختمان، ممکن است با چالشهایی همراه باشد. در ادامه، به بررسی دو مشکل رایج، یعنی عدم تراز بودن سازه و نفوذ آب خواهیم پرداخت و راهحلهای مناسب برای هر یک را ارائه خواهیم داد.
۱. مشکلات ناشی از عدم تراز بودن
عدم تراز بودن سازه یکی از مشکلات شایع در نصب ساندویچ پانلهاست که میتواند به بروز مشکلات جدی در عملکرد و زیبایی سازه منجر شود.
شناسایی عدم تراز بودن: برای شناسایی عدم تراز بودن، میتوان از ابزارهایی مانند تراز لیزری یا سطحیاب استفاده کرد. این ابزارها به شما کمک میکنند تا نقاط ناهموار را شناسایی کرده و از تراز بودن سطوح اطمینان حاصل کنید.
اصلاح تراز نبودن:
- استفاده از زیرسازی مناسب: اطمینان حاصل کنید که زیرسازی به درستی انجام شده است. در صورت نیاز، میتوان با استفاده از مصالحی مانند ملات یا فومهای مخصوص، سطوح ناهموار را اصلاح کرد.
- تنظیم مجدد پانلها: اگر پانلها نصب شدهاند و متوجه عدم تراز بودن شدید، میتوانید با باز کردن پیچها و تنظیم مجدد پانلها، آنها را به وضعیت صحیح برگردانید.
راهکارهای اصلاح عدم تراز بودن
| مشکل | روش شناسایی | راهحل |
| عدم تراز بودن سازه | استفاده از تراز لیزری | تنظیم مجدد پانلها و اصلاح زیرسازی |
| نقاط ناهموار | بررسی با سطحیاب | استفاده از ملات یا فوم برای تسطیح |
۲. نفوذ آب
نفوذ آب به داخل سازه یکی دیگر از مشکلات رایج در نصب ساندویچ پانلهاست که میتواند خسارات جدی به بار آورد.
راهکارهایی برای جلوگیری از نفوذ آب:
- عایقبندی مناسب: استفاده از محصولات عایقبندی مانند عایق رطوبتی پلیمری میتواند به جلوگیری از نفوذ آب کمک کند. این عایق با چسبندگی بالا و قابلیت پوششدهی کامل، مانع نفوذ رطوبت به داخل سازه میشود.
- استفاده از فلاشینگ: نصب فلاشینگ (ورقهای فلزی) در نقاط اتصال و لبههای پانلها میتواند به جلوگیری از نفوذ آب کمک کند. این ورقها باید به دقت نصب شوند تا هیچ شکافی باقی نماند
- بررسی منظم: پس از نصب، بررسی منظم اتصالات و نقاط حساس برای شناسایی هرگونه نشتی یا آسیب ضروری است.
راهکارهای جلوگیری از نفوذ آب
| مشکل | روشهای پیشگیری | راهحل |
| نفوذ آب | استفاده از عایق رطوبتی | اعمال عایق پلیمری بر روی سطوح |
| نقاط اتصال | نصب فلاشینگ | اطمینان از پوششدهی کامل نقاط اتصال |
مشکلات ناشی از عدم تراز بودن سازه و نفوذ آب میتوانند تأثیرات منفی بر کیفیت و عمر مفید ساندویچ پانلها داشته باشند. با رعایت نکات ذکر شده و استفاده از روشهای مناسب، میتوان این مشکلات را شناسایی و برطرف کرد. آریا بارون با ارائه مشاوره تخصصی و محصولات با کیفیت، آماده است تا شما را در فرآیند نصب ساندویچ پانلها همراهی کند. برای کسب اطلاعات بیشتر درباره محصولات و خدمات ما، لطفاً با ما تماس بگیرید.
دستمزد نصاب ساندویچ پنل
منظور از قیمت نصب دستمزد نصاب و تیم او همراه با هزینه وسایل جانبی مورد نیاز جهت نصب صفحات است و قیمت آن به این قسمت مربوط نمیشود. بنابراین، با توجه به متراژ پروژه و زمانی که باید صرف نصب ساندویچ پنلها شود همچنین بر اساس میزان حرفهای بودن تیم نصب کننده قیمت نصب انواع ساندویچ پانل کاملاً متغیر است.
و اما باید در نظر داشته باشید که در هر صورت سرعت و قیمت نصب پانل در هر سازه نسبت به مصالح دیگر بسیار مقرون به صرفه است و نصب این صفحات عایق نیاز به نیروی انسانی زیاد و وسایل جانبی بیش از حد که هر دو هزینهبر هستند، ندارد. باید توجه داشته باشید که هرچقدر اعضای تیم نصب و وسایل جانبی مورد استفاده در نصب بیشتر باشد قیمت نهایی نصب آن نیز بیشتر است. جهت اطلاع و استعلام قیمت ساندویچ پانل به صفحه مخصوص آن در آریا بارون مراجعه کنید.
- نوع ساندویچ پانل: قیمت نصب ساندویچ پانلهای سقفی و دیواری متفاوت است. همچنین، نوع فوم و ورق استفاده شده نیز بر هزینه تأثیرگذار است.
- ضخامت پانل: هرچه ضخامت پانل بیشتر باشد، هزینه نصب نیز افزایش مییابد.
- شرایط محیطی: شرایط آب و هوایی و نوع سازه (صنعتی یا مسکونی) میتواند بر هزینه نصب تأثیر بگذارد.
- متراژ پروژه: مساحت کلی پروژه نیز به طور مستقیم بر هزینه نهایی نصب تأثیر میگذارد.
ابزار و وسایل مورد نیاز جهت نصب و اجرای ساندویچ پنل
با توجه به نوع ساندویچ پانل و سازه مورد نظر ممکن است وسایل و ابزار زیر جهت نصب این صفحات عایق لازم باشد.
- ورق فلاشینگ و آبرو
- فوم پلی اورتان
- دستگاه مخصوص برش
- پیچها و واشرهای مخصوص
- پرلین
- پیچ سرمته و…
معرفی ابزارهای تخصصی برای نصب ساندویچ پانل
برای نصب ساندویچ پانلها، ابزارهای زیر ضروری هستند:
- دستگاه برش: این دستگاه برای برش دقیق پانلها به ابعاد مورد نیاز استفاده میشود. برش صحیح به جلوگیری از هدررفت مواد و افزایش دقت در نصب کمک میکند.
- دریل: برای ایجاد سوراخهای لازم در سازه فلزی و اتصال پانلها به آن استفاده میشود. انتخاب دریل مناسب با قدرت کافی برای کار با مواد مختلف اهمیت دارد.
- پیچگوشتی: برای نصب پیچها و واشرهای مخصوص به کار میرود. پیچهای واشردار برای جلوگیری از نفوذ آب و رطوبت بسیار مهم هستند.
- فوم پلی اورتان: این فوم به عنوان عایق حرارتی و صوتی در درزها و شکافهای بین پانلها استفاده میشود تا از نفوذ رطوبت و گرما جلوگیری کند.
- پرلین: برای تقویت سازه و افزایش استحکام نصب ساندویچ پانلها به کار میرود.
ابزارهای تخصصی و کاربردهای آنها
| ابزار | کاربرد |
| دستگاه برش | برش دقیق پانلها |
| دریل | ایجاد سوراخ برای پیچگذاری |
| پیچگوشتی | نصب پیچها و واشرها |
| فوم پلی اورتان | عایق حرارتی و صوتی |
| پرلین | تقویت سازه |
نکات ایمنی در هنگام نصب ساندویچ پانل
هنگام کار با ابزارهای نصب ساندویچ پانل، رعایت نکات ایمنی زیر ضروری است:
- استفاده از تجهیزات حفاظتی: حتماً از عینک ایمنی، دستکش و ماسک مناسب استفاده کنید تا از آسیبهای احتمالی جلوگیری شود
- بررسی ابزارها قبل از استفاده: قبل از شروع کار، تمامی ابزارها را بررسی کنید تا از سالم بودن آنها اطمینان حاصل کنید.
- کار در محیط مناسب: اطمینان حاصل کنید که محل کار دارای تهویه مناسب است و از خطرات ناشی از رطوبت یا ناپایداری سطح جلوگیری شود.
- آموزش کافی: قبل از شروع نصب، اطمینان حاصل کنید که تمامی اعضای تیم با نحوه کار با ابزارها آشنا هستند و آموزشهای لازم را دیدهاند.
استفاده صحیح از ابزارها و رعایت نکات ایمنی هنگام نصب ساندویچ پانلها تأثیر زیادی بر کیفیت نهایی کار دارد. آریا بارون با ارائه مشاوره تخصصی و محصولات با کیفیت، آماده است تا شما را در این فرآیند همراهی کند. برای کسب اطلاعات بیشتر درباره محصولات و خدمات ما، لطفاً با ما تماس بگیرید.
انتخاب روش اصولی نصب ساندویچ پانل
پیش از این با انواع پانلها از لحاظ ساختاری و فیزیک ظاهری آشنا شدیم و همانطور که مطلع هستید هر ساندویچ پانل بر حسب مشخصات فیزیکی خود و به کمک ابزار به خصوصی نصب و اجرا می شود؛ لذا نصب پانل ساندویچی باید به گونهای انجام شود که روش نصب، ابزار و اجرای کار با ساختار ساندویچ پانل مطابقت داشته باشد و به این ترتیب از بروز نقص فنی و کاهش سطح ایمنی پانل ناشی از نصب غیراصولی پیشگیری شود.
برای مطالعه در مورد کاربرد ساندویچ پانل به طور کامل یک آموزش را برای شما آماده کردهایم.
انواع زیرسازی پانلها
زیرسازی ساندویچ پنل دیواری: در این مدل از پنلهای ساندویچی از پروفیل هایی به ابعاد 90*90 یا 80*80 جهت زیرسازی استفاده می کنند و پس از قراردادن آن ها در قسمت زیرسازی، دور آن ها را آهنکشی کرده و پس از آن مقاطع ساندویچ پانل دیواری را بر روی آهن ها پرچ می کنند.
زیرسازی پانل سقفی: در زیرسازی اولیه پنلهای سقفی از ساختار آهنکشی شده سقف استفاده می شود و در ادامه آن به ازای هر متر مربع پنل سقفی از پیچ های سرمتهای با جنس گالوانیزه استفاده می شود. از نکات پر اهمیت در نصب انواع ساندویچ پنل سقفی بر روی زیرسازی ها انجام شده، قرارگیری درست و اصولی اورلپ ها در کنار هم به صورت یکسان و دقیق است.

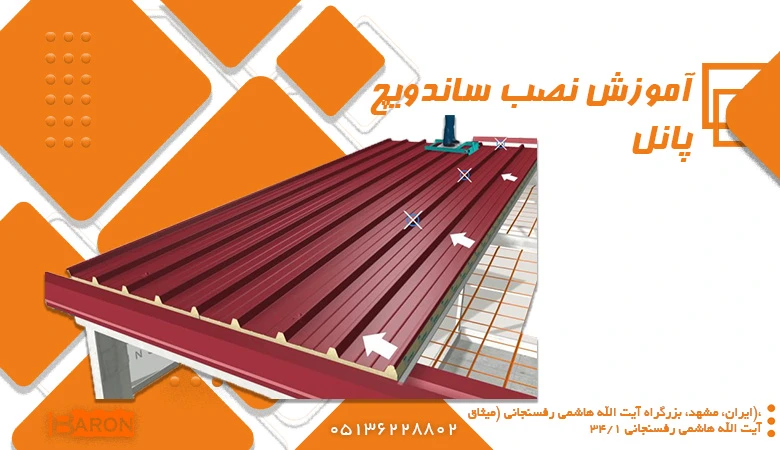

آموزش نصب ساندویچ پانل سقفی
برای نصب انواع پانل سقفی باید آن ها را بر روی تیرهای فرعی قرار داد پس از آن با نصب آبرو کار را ادامه میدهیم. با استفاده از پروفیل z شکل و پیچ سرمته پانلها و قسمت زیرسازی به هم متصل می شوند.
توجه کنید که پانلهای سقفی به دلیل داشتن گام های ذوزنقهای شکل نفوذ آب را به صفر می رسانند. برای نصب و استقرار پانلها به هم از ناودانی مخصوصی با ضخامت 1 تا 2 میلیمتری استفاده میشود که این ناودانی ها توسط پرچ هایی با فاصله 25 تا 30 سانتی متر به شاسی متصل می شوند.
نکاتی که به هنگام نصب پانلهای ساندویچی سقفی باید رعایت کرد رعایت فواصل مواردی نظیر ستون ها، عرض کلی، ارتفاع پانلها است تا بتوانیم زیرسازی برای اتصال پانلهای دیواری خوبی داشته باشیم.
برای سفارش و خرید ساندویچ پانل سقفی با شماره های آریا بارون توس تماس بگیرید.
مراحل نصب ساندویچ پانل سقفی روی سوله
در نصب ساندویچ پانل سقفی روی سوله، ابتدا باید زیرسازی و پرلینها از نظر تراز بودن و فاصله مناسب و استحکام بررسی شوند؛ چون هرگونه خطا در این مرحله میتواند باعث نفوذ آب، باز شدن درزها یا کاهش عمر سقف شود. پس از آمادهسازی سازه، پانلها با تجهیزات مناسب روی سقف منتقل شده و اولین پانل مطابق شیب سقف و مسیر آبرو جانمایی میشود.
در ادامه، ساندویچ پانل سقفی با پیچهای سرمته واشردار به پرلینها متصل میشود. انتخاب پیچ مناسب، تعداد کافی پیچ و بستن اصولی آن نقش مهمی در آببندی و استحکام سقف دارد. سپس پانلهای بعدی با رعایت همپوشانی یا اورلپ در کنار هم قرار میگیرند تا درزها کاملاً پوشانده شوند.
در پایان، فلاشینگ، تاج، کنج و آبرو نصب میشود و سقف از نظر چفت بودن پانلها، محکم بودن پیچها و مسیر خروج آب بررسی میگردد.
مراحل اجرای ساندویچ پانل سقفی روی پروفیل z
از مقاطع پروفیلی Z شکل بیشتر برای ساختن سقف سازههای مدرن بزرگ و عظیمالجثه نظیر سالن های ورزشی، انبار و یا پارکینگ، سالن های بزرگ مثل سوله کاربرد دارد.

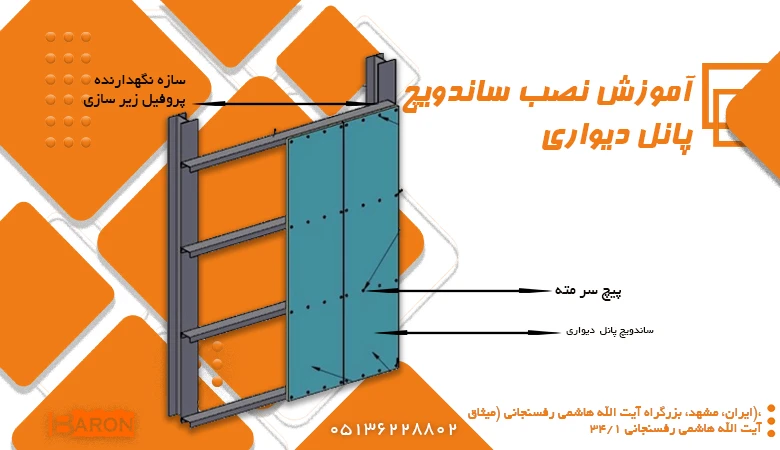

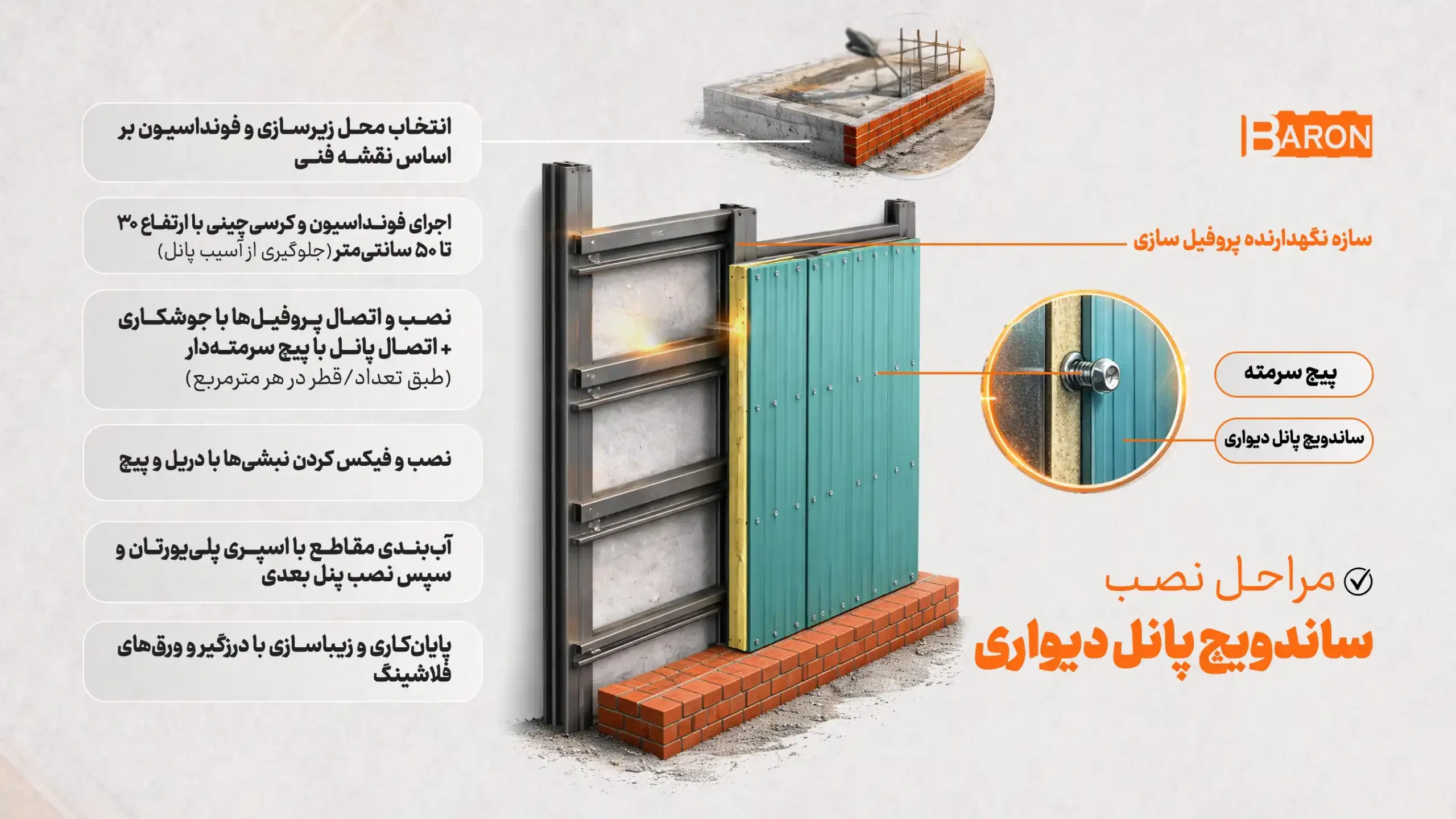

آموزش نصب ساندویچ پانل دیواری
اجرا و نصب ساندویچ پانل دیواری یکی از مهمترین بخش های ساخت سازه پیشساختهای به حساب می آید. نصب پانلهای ساندویچی دیواری دارای نکات بسیار ظریفی است که باید به آن بسیار دقت کنید.
- در مرحله اول حتما باید دقت کنید که باید برای استحکام بنا نیاز به انتخاب محل مناسب برای زیرسازی و فونداسیون کنید. انتخاب بهترین مکان برای زیرسازی نیازمند بررسی کامل نقشه فنی است.
- برای مرحله دوم که اجرای فونداسیون اصولی درست است نیاز که براساس خواسته کارفرما دیواره های کرسی چینی از نظر ارتفاع باید مابین 30 تا 50 سانتی متر باشد. این الزام بیشتر برای جلوگیری از آسیب به پانلهای دیواری در نظر گرفته می شود.
- در مرحله سوم وارد اتصال پروفیل ها به یکدیگر می شویم که باید با دقت و ظرافت آنها را با جوشکاری بههم متصل کنیم. پیچ های سرمتهدار در هر متر مربع براساس قطر به ساندویچ پانلها و پروفیل متصل می شود.
- حالا در وهله چهارم باید وار، قراردادن و فیکس کردن نبشی ها با استفاده از دریل و پیچ بر روی پنل دیواری شویم.
- جهت محافظت از مقاطع دیواری از نفوذ آب باید از اسپری مخصوص پلی اورتانی استفاده کنیم و پس از آن پنل دیواری بعدی را متصل کنیم.
- در مرحله آخر برای زیباسازی و جلوه بهتر سازه از درزگیر و ورقهای فلاشینگ استفاده می کنیم.
طریقه نصب ساندویچ پانل دیواری
طریقه نصب ساندویچ پانل دیواری به آمادهسازی دقیق زیرسازی، تراز بودن پروفیلها و اجرای صحیح اتصال پانلها بستگی دارد. در ابتدا محل نصب بررسی شده و زیرسازی فلزی یا سازه نگهدارنده باید از نظر استحکام و تراز بودن کنترل شود. سپس پانلها بر اساس نقشه اجرایی در محل قرار گرفته و با پیچهای مخصوص به سازه متصل میشوند. در زمان نصب، توجه به همپوشانی پانلها، آببندی درزها، استفاده از فلاشینگ مناسب و جلوگیری از ایجاد فاصله بین قطعات اهمیت زیادی دارد. از آنجایی که آریا بارون تولیدکننده ساندویچ پانل است، تولید پانلها بر اساس ابعاد پروژه میتواند باعث کاهش پرت مصالح، افزایش سرعت نصب و اجرای دقیقتر دیوار شود.
نصب ساندویچ پانل دیواری سوله
نصب ساندویچ پانل دیواری سوله باید بعد از آمادهسازی سازه فلزی و اجرای دقیق زیرسازی انجام شود. در این روش، ابتدا محل قرارگیری پانلها روی ستونها، پروفیلها یا والپستها مشخص شده و تراز بودن سطح نصب بررسی میشود. سپس پانلهای دیواری مطابق ابعاد پروژه در کنار یکدیگر قرار میگیرند و با پیچهای مناسب به سازه متصل میشوند. در اجرای دیوار سوله، توجه به درزبندی بین پانلها، نصب صحیح فلاشینگ در گوشهها و اطراف بازشوها، و جلوگیری از ایجاد فاصله بین قطعات اهمیت زیادی دارد. تولید ساندویچ پانل دیواری بر اساس ابعاد پروژه باعث کاهش پرت مصالح، سرعت بیشتر نصب و نمای نهایی تمیزتر در دیوار سوله میشود.

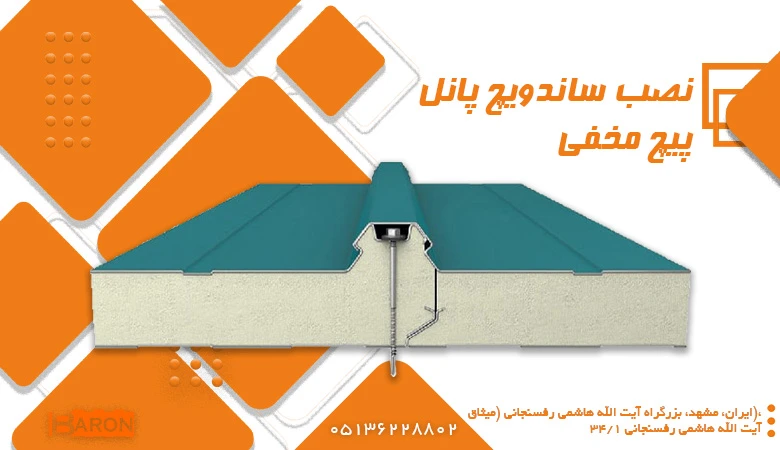

نصب ساندویچ پانل دیواری پیچ مخفی
در نصب ساندویچ پانل دیواری پیچ مخفی، اتصال پانلها به گونهای انجام میشود که پیچها پس از قرارگیری پانل بعدی در نما دیده نشوند. این روش برای پروژههایی که ظاهر نهایی دیوار اهمیت زیادی دارد، مانند سولههای اداری، سالنهای صنعتی، کانکسها و ساختمانهای پیشساخته مناسب است. در این نوع نصب، زیرسازی باید کاملاً تراز باشد تا پانلها بدون فاصله و با اتصال دقیق کنار هم قرار بگیرند. همچنین استفاده از پیچ مناسب، رعایت جهت نصب و آببندی محل اتصال پانلها باعث افزایش دوام، زیبایی و عملکرد عایق دیوار میشود. تولید پانل دیواری پیچ مخفی بر اساس ابعاد پروژه نیز سرعت نصب را بیشتر و پرت مصالح را کمتر میکند.
